Коммутатор SWIT-009

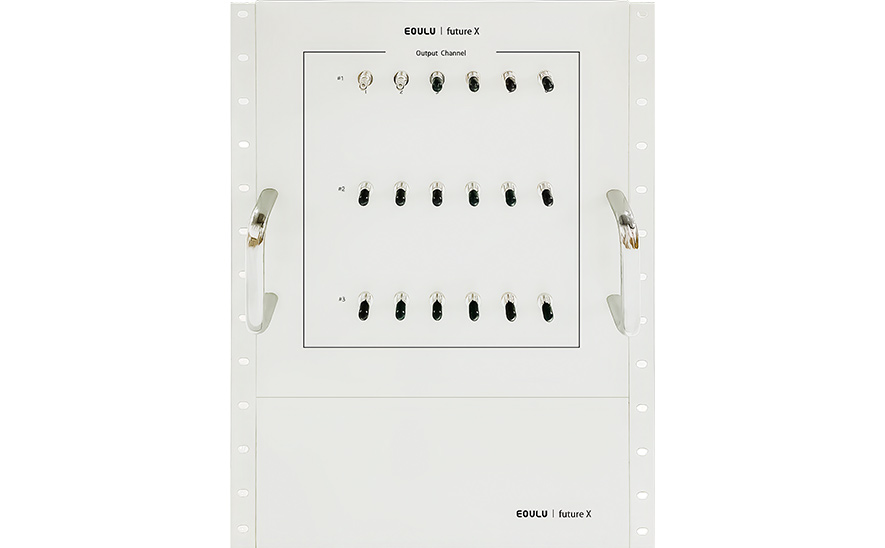

Матрица коммутатор Eoulu SWIT-009



Матрица-коммутатор SWIT-009 представляет собой профессиональное решение для эффективного распределения и контроля сигналов в лабораторных и производственных системах тестирования электронных компонентов. Матрица-коммутатор обеспечивает возможность гибкой конфигурации соединений и гарантирует надежную передачу сигналов.

Eoulu SWIT-009
Матрица коммутатор Eoulu SWIT-009

Преимущества:

✓ 12 портов входа и 18 портов выхода позволяют гибко конфигурировать сложные схемы коммутации для разнообразных тестовых сценариев.

✓ Высокое рабочее напряжение до 3000 В предоставляет возможность тестирования компонентов и систем, работающих при высоких напряжениях

✓ Наличие интерфейсов Ethernet и RS-232, удобное подключение к существующим системам управления и автоматизации.

✓ Компактные размеры позволяют интегрировать SWIT-009 в различные тестовые системы без значительных изменений в их конфигурации.


Характеристики матрицы коммутатора SWIT-009
Параметр Значение
Порты входа 12
Порты выхода 18
Макс. напряжение 3000 В
Макс. ток 1 А пост., 5 А импульс (ширина импульса 10 мс, скважность 10%)
Макс. задержка открытия канала менее 1 мс @ 30 В
Макс. задержка закрытия канала менее 1 мс @ 30 В
Тип разъема порты входа SHV-F
Тип разъема порты выхода SHV-F
Интерфейсы Ethernet / RS-232

Программное обеспечение:

- FutureC ПО автоматизации

- FutureD ПО обработки данных

- FutureE ПО управления производством


Аксессуары:

- ROA-001 Загрузчик пластин

- Держатель пластин для термосистем

- Аксессуары Держатели зондов, Зонды, Пробкарты, Зондовые иглы, Калибровочные субстраты


Технические характеристики

  • • Количество портов входа: 12
  • • Количество портов выхода: 18
  • • Разъёмы: SHV-F
  • • Максимальное напряжение: 3000 В
  • • Максимальный ток: 1 А (DC)
  • • Импульсный ток: 5 А (10 мс, 10%)
  • • Время отклика: менее 1 мс
  • • Коммутация напряжения: максимум 1000 В, 1 А, 100 Вт
  • • Интерфейсы: Ethernet / RS-232
  • • Относительная влажность: 10–95% (без конденсации)
  • • Рабочий диапазон температуры: 0–55 °C
  • • Размеры: 602х494х631 мм
  • • Вес: 66 кг

  • Специалисты нашей компании подробно проконсультируют вас по подбору программных и аппаратных опций для решения ваших задач.

  • *Полные технические характерестики и опции указаны в Технической спецификации Eoulu SWIT-009 (Документация).
