Зондовая станция F1

Зондовая станция Eoulu F1



Зондовая станция F1, разработанная компанией Eoulu, представляет собой передовую платформу для проведения высокоскоростных и высокоточного тестирования полупроводниковых пластин. Зондовая станция обладает уникальной архитектурой, что позволяет гибко адаптировать его к специфическим требованиям заказчика благодаря конфигурируемому программному обеспечению. Ключевые преимущества включают компактные размеры, высокую точность позиционирования, совместимость с системами охлаждения и нагрева. Станция поддерживает функции автоматического анализа и калибровки, а также интеграцию с широким спектром измерительного оборудования. Решения на базе зондовой станции F1 оптимальны для предприятий, стремящихся повысить эффективность процедур контроля качества и сократить временные затраты на тестирование интегральных микросхем.

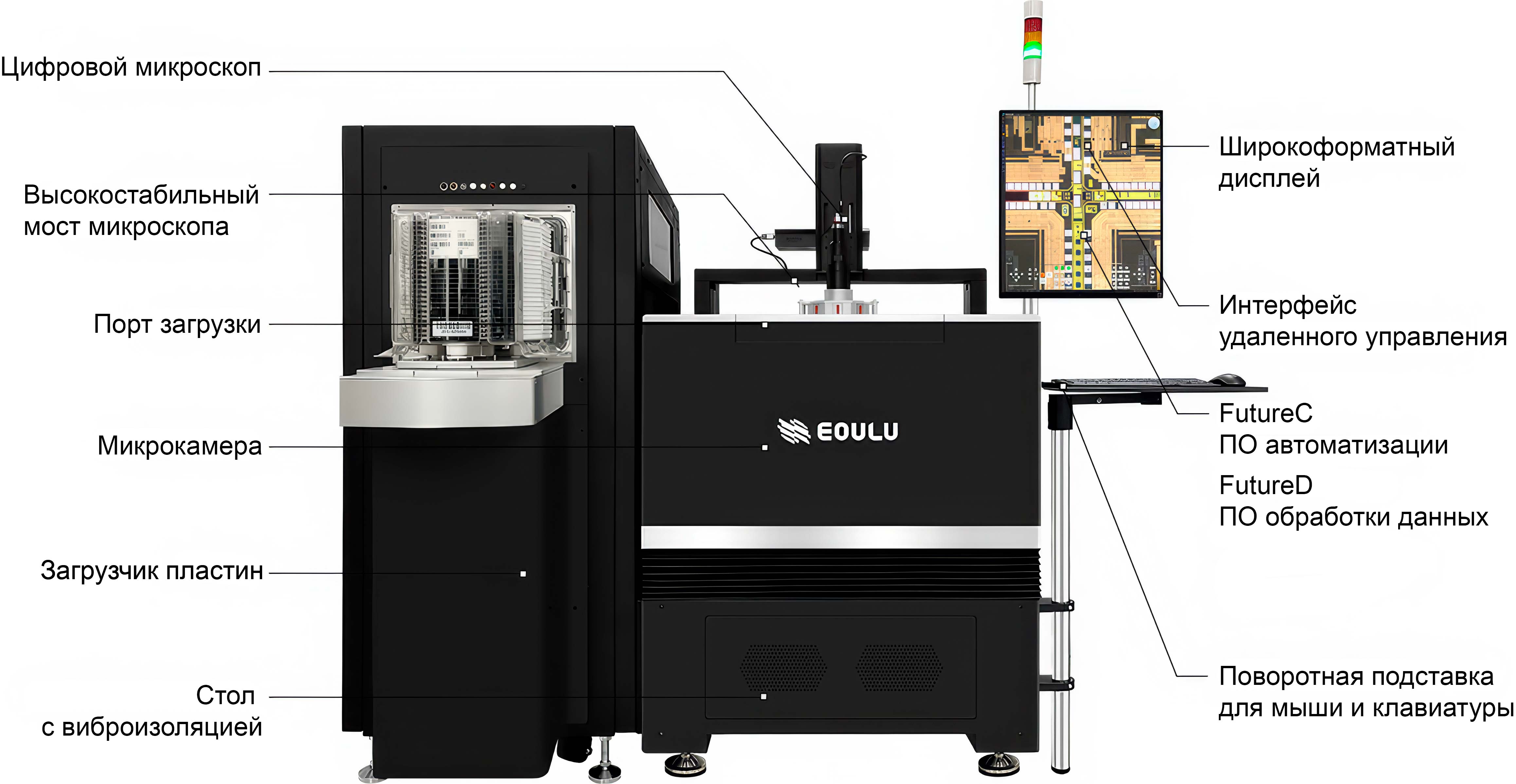

Eoulu F1
Зондовая станция Eoulu F1

Преимущества:

✓ Самая компактная 300-мм автоматическая зондовая станция в мире (1 м в ширину). Позволяет разместить её даже в самых маленьких лабораториях.

✓ Самая лёгкая 300-мм автоматическая зондовая станция, вес 540 кг.

✓ Запатентованные системы статической и динамической карты пластины позволяют выполнять измерения быстрее и точнее.

✓ Запатентованные технологии Zero Error и Virtual Ruler, созданные специально для неровных пластин.

✓ Возможность подключения загрузчика пластин для полной автоматизации.

✓ Возможность заказать держатели пластин под ваши задачи. Доступные диаметры 200 мм, 300 мм.

✓ Возможность размещения зондовой станции в защитном кожухе для защиты ИУ от света и ЭМП.

✓ Проведение измерений в широком диапазоне температур (-60 °С - +300 °С).

✓ Совместимость с международными стандартами и возможность интеграции с различными измерительными устройствами.


Характеристики держателя пластин
Параметр Ось X Ось Y Ось Z Вращение
Диапазон перемещения 301 мм 301 мм 20 мм 10°
Макс. точность позиционирования ≤ 0.05 мкм ≤ 0.05 мкм ≤ 1 мкм ± 0.003°
Скорость перемещения ≥ 50 мм / с ≥ 50мм / с ≥ 20 мм / с
Мак. скорость перемещения 150 мм / с 150 мм / с 35 мм / с
Макс. неровность пластины 100 мкм

Программное обеспечение:

- FutureC ПО автоматизации

- FutureD ПО обработки данных

- FutureE ПО управления производством


Аксессуары:

- ROA-001 Загрузчик пластин

- SWIT-009 Матрица коммутатор

- Держатель пластин для термосистем

- Аксессуары Держатели зондов, Зонды, Пробкарты, Зондовые иглы, Калибровочные субстраты


Технические характеристики

  • • Диаметр пластин: до 12 дюймов (300 мм)
  • • Вес (станция): 540 кг
  • • Максимальная точность позиционирования: ≤ 0.05 мкм (X, Y); ≤ 1 мкм (Z)
  • • Скорость перемещения: ≥ 50 мм / с
  • • Совместимость с температурой: комнатная, низкая (-60 °C), высокая (+300 °C)
  • • Система визуализации: встроенный микроскоп с широким полем обзора и высоким разрешением
  • • Возможность экранирования: снижение уровня шумов и защита от внешних воздействий
  • • Автоматизация: поддержка автоматических режимов тестирования
  • • Программное обеспечение: futureC для управления процессом тестирования и обработки данных

  • Специалисты нашей компании подробно проконсультируют вас по подбору программных и аппаратных опций для решения ваших задач.

  • *Полные технические характерестики и опции указаны в Технической спецификации Eoulu F1 (Документация).
