Рентгеновские источники

Высоковольтные рентгеновкие генераторы - рентгеновкие источники питания

Надежность и высокая производительность рентгеновских систем во многом определяются тем, насколько согласованно работают два ключевых компонента - рентгеновский генератор и рентгеновская трубка. Правильная установка рентгеновской трубки и контроль её параметров генератором имеют важное значение для достижения ожидаемых технических результатов и обеспечения длительного срока службы рентгеновской трубки. Рентгеновские генераторы Wisman состоят из встроенных накального и высоковольтного источников питания с высокотехнологичными схемами обратной связи. Высоковольтные рентгеновские источники питания разработаны для работы с большинством моделей рентгеновских трубок от ведущих производителей.

Номинальное напряжение рентгеновских источников питания от 10 кВ до 450 кВ, до 4.5 кВт с отрицательной или положительной полярностью, а также биполярные решения.

Интеграция источников питания проста благодаря различным доступным конфигурациям: для монтажа на стойку, модульного типа или для использования в качестве отдельно стоящего оборудования.

Рентгеновские генераторы Wisman подходят для множества сфер применения: системы безопасности для проверки багажа, неразрушающий контроль, контроль качества пищевых продуктов, рентгеновский анализ структуры материалов, медицинская рентгенодиагностика.

Серия	Напряжение	Мощность	Пульсации
XA	10 кВ – 30 кВ	5 Вт – 20 Вт	0.005%
XAA	10 кВ – 30 кВ	10 Вт – 20 Вт	0.001%
XRA	10 кВ – 30 кВ	6 Вт – 100 Вт	0.1%
XW	10 кВ – 70 кВ	10 Вт – 100 Вт	0.1%
XWA	30 кВ – 50 кВ	30 Вт – 60 Вт	0.1%
XN	10 кВ – 50 кВ	10 Вт – 50 Вт	0.1%
XNA	30 кВ – 70 кВ	10 Вт – 100 Вт	0.1%
XRN	10 кВ – 70 кВ	10 Вт – 100 Вт	0.1%
XRW	25 кВ – 65 кВ	50 Вт – 100 Вт	0.25%
XFN	10 кВ – 70 кВ	10 Вт – 100 Вт	0.1%
XEL	10 кВ – 50 кВ	5 Вт – 100 Вт	0.1%
XRC	10 кВ – 70 кВ	до 120 Вт	0.1%
XFL	20 кВ – 100 кВ	75 Вт – 200 Вт	0.1%
XRL	20 кВ – 100 кВ	75 Вт – 200 Вт	0.1%

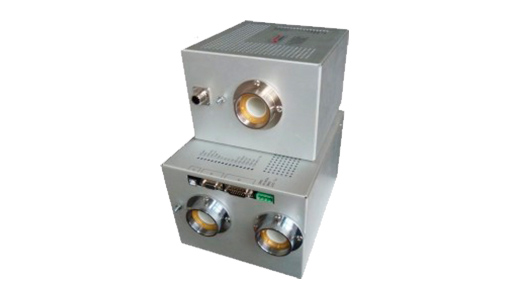

XRB	80 кВ – 140 кВ	75 Вт – 300 Вт	0.1%
XRG	10 кВ – 130 кВ	10 Вт – 300 Вт	0.1%

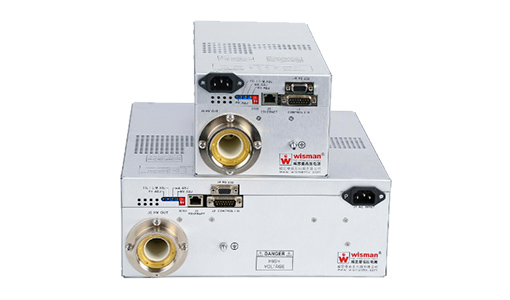

XRD	20 кВ – 160 кВ	300 Вт – 1.2 кВт	0.1%
XDB	40 кВ – 320 кВ	300 Вт – 1.2 кВт	0.1%

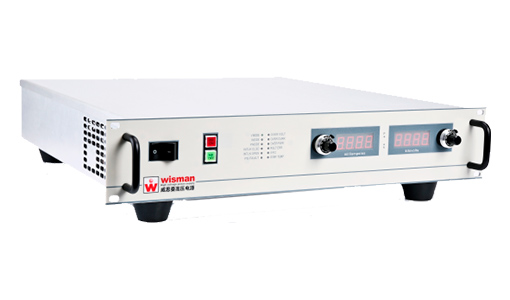

XRF	30 кВ – 60 кВ	600 Вт – 2 кВт	0.1%

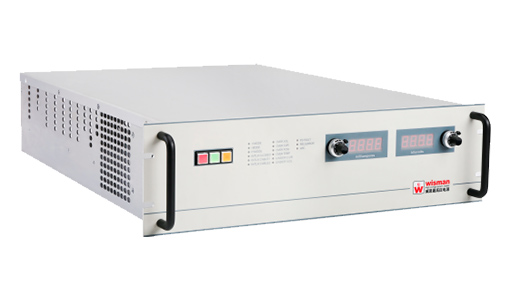

XDF	20 кВ – 60 кВ	3 кВт – 4 кВт	низкие
XRH	160 кВ – 180 кВ	80 Вт – 640 Вт	низкие

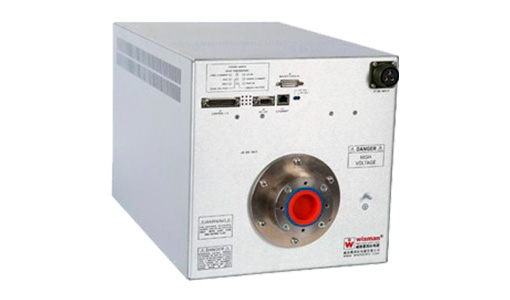

NDT	160 кВ – 450 кВ	1.8 кВт – 4.5 кВт	низкие

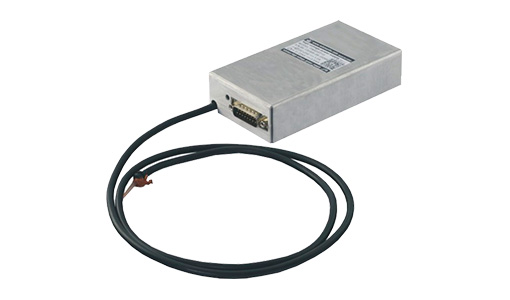

Рентгеновские генераторы серии XA

Высоковольтный рентгеновкий генератор Wisman серия XA

1. Модели от 10 кВ до 30 кВ, от 5 Вт до 20 Вт
2. Низкие пульсации 0.005% пик-пик
3. Высокая стабильность 70 ppm за 1 час, 200 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Положительный выход
9. Встроенный источник питания нити накала, управление в пределах 0.3 - 3.5 А / 0 - 5.5 В
10. Цифровые интерфейсы RS-232, RS-485
11. Цепь защиты interlock
12. Компактный размер
13. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

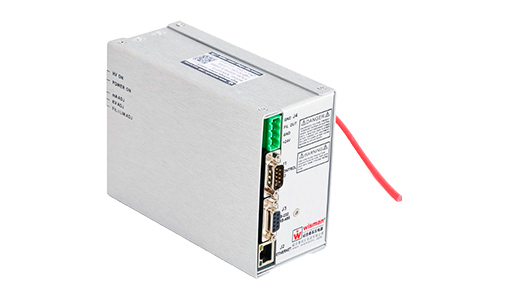

Рентгеновские генераторы серии XAA

Высоковольтный рентгеновкий генератор Wisman серия XAA

1. Модели от 10 кВ до 30 кВ, от 10 Вт до 20 Вт
2. Низкие пульсации 0.001% пик-пик
3. Высокая стабильность 10 ppm в час, 20 ppm за 8 часов, 100 ppm за 1000 часов
4. Низкий температурный коэффициент 10 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Положительный и отрицательный выход
9. Встроенный источник питания нити накала, управление в пределах 0.3 - 3.5 А / 0 - 5.5 В
10. Цифровые интерфейсы Ethernet, RS-232, RS-485
11. Цепь защиты interlock
12. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

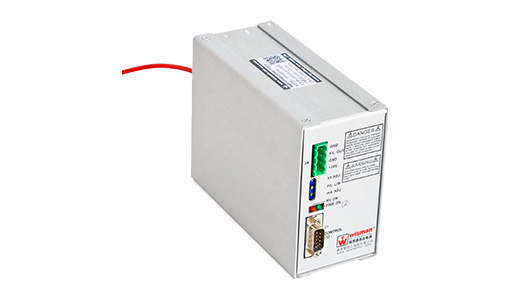

Рентгеновские генераторы серии XRA

Высоковольтный рентгеновкий генератор Wisman серия XRA

1. Модели от 10 кВ до 30 кВ, от 6 Вт до 100 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 100 ppm за 1 час, 200 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Положительный и отрицательный выход
9. Встроенный источник питания нити накала, управление в пределах 0.3 - 3.5 А / 0 - 5.5 В
10. Компактный размер
11. Цифровые интерфейсы USB 2.0, RS-232, RS-485
12. Цепь защиты interlock
13. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

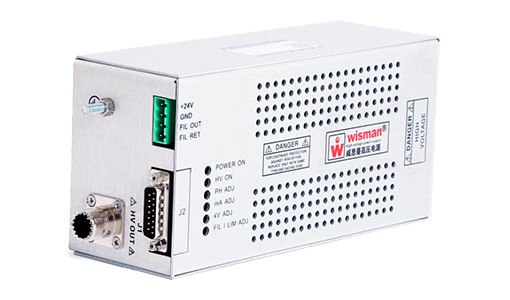

Рентгеновские генераторы серии XW

Высоковольтный рентгеновкий генератор Wisman серия XW

1. Модели от 10 кВ до 70 кВ, от 10 Вт до 100 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 200 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Положительный выход
9. Встроенный источник питания нити накала, управление в пределах 0.3 - 3.5 А / 0 - 5.5 В
10. Цифровые интерфейсы USB 2.0, RS-232, RS-485
11. Цепь защиты interlock
12. Компактный размер
13. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

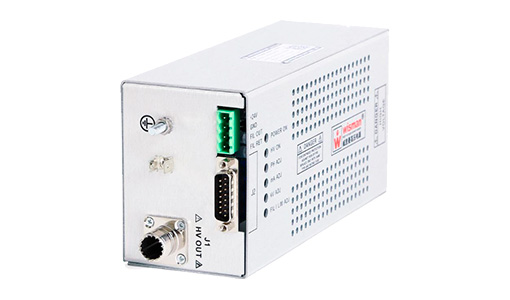

Рентгеновские генераторы серии XWA

Высоковольтный рентгеновкий генератор Wisman серия XWA

1. Модели от 30 кВ до 50 кВ, от 30 Вт до 60 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 200 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
8. Положительный выход
9. Встроенный источник питания нити накала, управление в пределах 0.3 - 3.5 А / 0 - 5.5 В
10. Аналоговый интерфейс управления
11. Цепь защиты interlock
12. Компактный размер
13. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

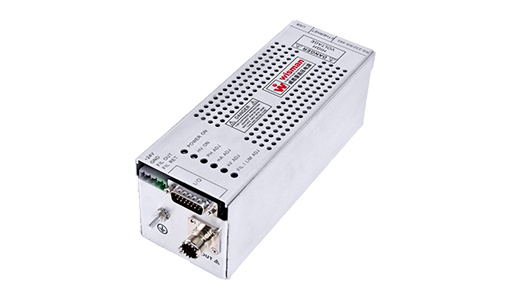

Рентгеновские генераторы серии XN

Высоковольтный рентгеновкий генератор Wisman серия XN

1. Модели от 10 кВ до 50 кВ, от 10 Вт до 50 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 200 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Положительный выход
9. Встроенный источник питания нити накала, управление в пределах 0.3 - 3.5 А / 0 - 5 В
10. Компактный размер (на 45% компактнее источников серии XRN)
11. Цифровые интерфейсы USB 2.0, RS-232, RS-485
12. Цепь защиты interlock
13. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

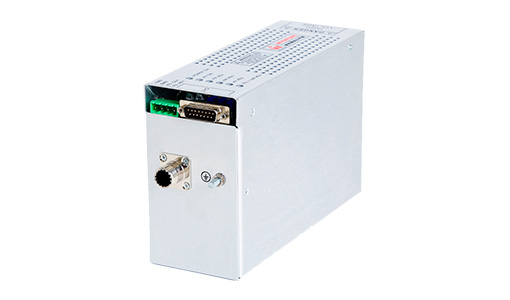

Рентгеновские генераторы серии XNA

Высоковольтный рентгеновкий генератор Wisman серия XNA

1. Модели от 30 кВ до 70 кВ, от 10 Вт до 100 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 200 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Положительный выход
9. Встроенный источник питания нити накала, управление в пределах 0.3 - 3.5 А / 0 - 5 В
10. Компактный размер
11. Цифровые интерфейсы Ethernet, RS-232; RS-485, USB 2.0, оптический интерфейс
12. Цепь защиты interlock
13. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

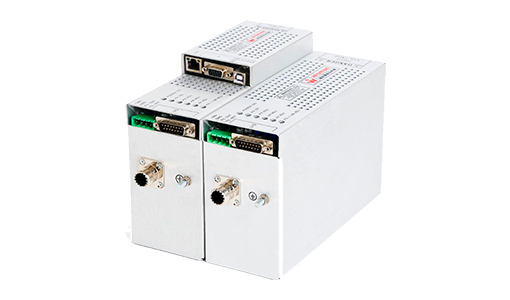

Рентгеновские генераторы серии XRN

Высоковольтный рентгеновкий генератор Wisman серия XRN

1. Модели от 10 кВ до 70 кВ, от 10 Вт до 100 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 200 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Положительный выход
9. Встроенный источник питания нити накала, управление в пределах 0.3 - 3.5 А / 0 - 5.5 В
10. Источник смещения (опционально)
11. Компактный размер
12. Цифровые интерфейсы Ethernet, USB 2.0, RS-232, RS-485
13. Цепь защиты interlock
14. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

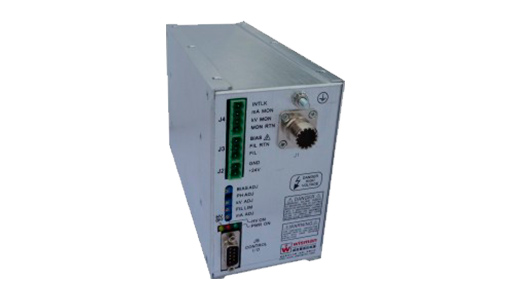

Рентгеновские генераторы серии XRW

Высоковольтный рентгеновкий генератор Wisman серия XRW

1. Модели от 25 кВ до 65 кВ, от 50 Вт до 100 Вт
2. Низкие пульсации 0.25% пик-пик
3. Высокая стабильность 200 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Положительный выход
9. Встроенный источник питания нити накала, управление в пределах 0.3 - 3.5 А / 0 - 5.5 В
10. Компактный размер
11. Цифровые интерфейсы Ethernet, USB 2.0, RS-232, RS-485
12. Источник смещения (опционально)
13. Цепь защиты interlock
14. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

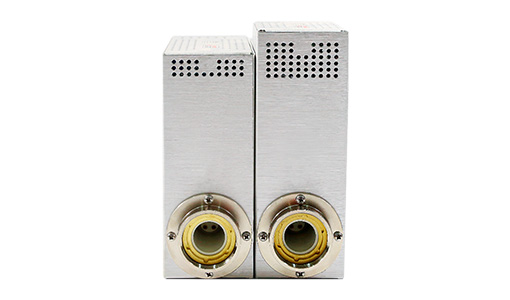

Рентгеновские генераторы серии XFN

Высоковольтный рентгеновкий генератор Wisman серия XFN

1. Модели от 10 кВ до 70 кВ, от 10 Вт до 100 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 200 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Отрицательный выход
9. Встроенный источник питания нити накала, управление в пределах 0.3 - 5 А / 0 - 5 В
10. Компактный размер
11. Цифровые интерфейсы Ethernet, USB 2.0, RS-232, RS-485
12. Цепь защиты interlock
13. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

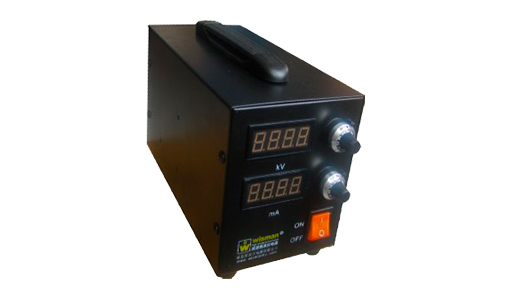

Рентгеновские генераторы серии XEL

Высоковольтный рентгеновкий генератор Wisman серия XEL

1. Модели от 10 кВ до 50 кВ, от 5 Вт до 100 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 500 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Встроенный источник питания нити накала, управление в пределах 0.3 - 3.5 А / 0 - 5.5 В
8. Положительный и отрицательный выход
9. Компактный размер
10. Цепь защиты interlock
11. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

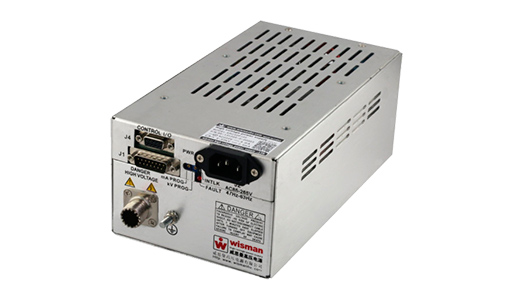

Рентгеновские генераторы серии XRC

Высоковольтный рентгеновкий генератор Wisman серия XRC

1. Модели от 10 кВ до 70 кВ, 120 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 25 ppm за 1 час
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Положительный выход
9. Встроенный источник питания нити накала, управление в пределах 0.3 - 3.5 А / 0 - 5.5 В
10. Компактный размер
11. Цифровые интерфейсы Ethernet, RS-232, RS-485
12. Цепь защиты interlock
13. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

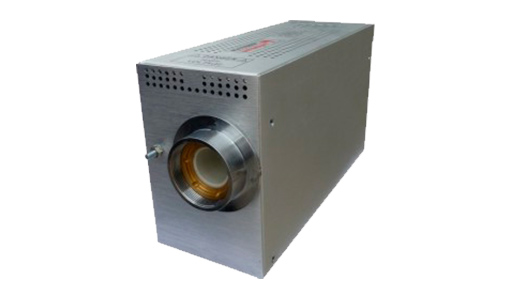

Рентгеновские генераторы серии XFL

Высоковольтный рентгеновкий генератор Wisman серия XFL

1. Модели от 20 кВ до 100 кВ, от 75 до 200 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 200 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Отрицательный выход
9. Встроенный источник питания нити накала, управление в пределах 0.3 - 3.5 А / 0 - 5.5 В
10. Компактный размер
11. Цифровые интерфейсы USB 2.0, RS-232, RS-485
12. Цепь защиты interlock
13. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

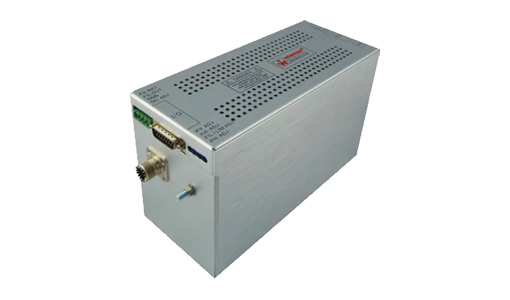

Рентгеновские генераторы серии XRL

Высоковольтный рентгеновкий генератор Wisman серия XRL

1. Модели от 20 кВ до 100 кВ, от 75 до 200 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 200 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Положительный выход
9. Встроенный источник питания нити накала, управление в пределах 0.3 - 3.5 А / 0 - 5.5 В
10. Компактный размер
11. Цифровые интерфейсы USB 2.0, RS-232, RS-485
12. Цепь защиты interlock
13. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

Рентгеновские генераторы серии XRB

Высоковольтный рентгеновкий генератор Wisman серия XRB

1. Модели от 80 кВ до 140 кВ, от 75 до 300 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 200 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Биполярный выход
9. Встроенный источник питания нити накала, управление в пределах 0.3 - 3.5 А / 0 - 5.5 В
10. Цифровые интерфейсы USB 2.0, RS-232, RS-485
11. Цепь защиты interlock
12. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

Рентгеновские генераторы серии XRG

Высоковольтный рентгеновкий генератор Wisman серия XRG

1. Модели от 10 кВ до 130 кВ, от 10 до 300 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 100 ppm за 1 час
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Положительный выход
9. Встроенный источник питания нити накала, управление в пределах 9 А - 3 В / 3 А - 3 В
10. Цифровые интерфейсы Ethernet, USB 2.0, RS-232, RS-485
11. Цепь защиты interlock
12. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

Рентгеновские генераторы серии XRD

Высоковольтный рентгеновкий генератор Wisman серия XRD

1. Модели от 20 кВ до 160 кВ, от 300 до 1200 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 25 ppm за 1 час
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Положительный и отрицательный выход
9. Встроенный источник питания нити накала, управление в пределах 0 - 5 А / 0 - 10 В
10. Цифровые интерфейсы Ethernet, RS-232, RS-485
11. Цепь защиты interlock
12. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

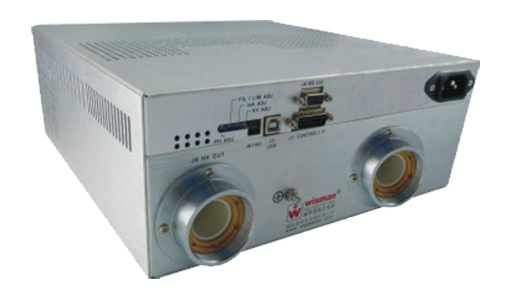

Рентгеновские генераторы серии XDB

Высоковольтный рентгеновкий генератор Wisman серия XDB

1. Модели от 40 кВ до 320 кВ, от 300 до 1200 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 25 ppm за 1 час
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Биполярный выход
9. Встроенный источник питания нити накала, управление в пределах 0 - 5 А / 0 - 10 В
10. Цифровые интерфейсы Ethernet, USB 2.0, RS-232, RS-485
11. Цепь защиты interlock
12. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

Рентгеновские генераторы серии XRF

Высоковольтный рентгеновкий генератор Wisman серия XRF

1. Модели от 30 кВ до 60 кВ, от 600 Вт до 2000 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 100 ppm за 1 час
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Отрицательный выход
9. Встроенный источник питания нити накала, 5 А / 5.5 В
10. Цифровые интерфейсы Ethernet, RS-232, RS-485
11. Цепь защиты interlock
12. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

Рентгеновские генераторы серии XDF

Высоковольтный рентгеновкий генератор Wisman серия XDF

1. Модели от 20 кВ до 60 кВ, от 3 кВт до 4 кВт
2. Низкие пульсации
3. Высокая стабильность 100 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Положительный и отрицательный выход
9. Встроенный источник питания нити накала, 5 А (до 12 A) / 12 В
10. Цифровые интерфейсы Ethernet, RS-232, RS-485
11. Цепь защиты interlock
12. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

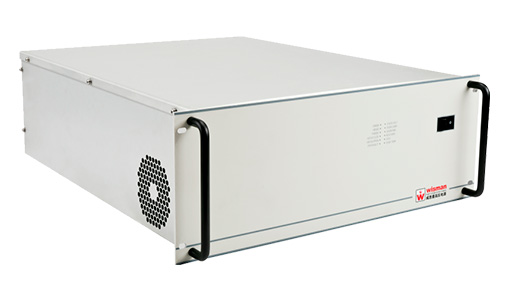

Рентгеновские генераторы серии XRH

Высоковольтный рентгеновкий генератор Wisman серия XRH

1. Модели от 160 кВ до 180 кВ, от 80 Вт до 640 Вт
2. Низкие пульсации
3. Высокая стабильность
4. Низкий температурный коэффициент
5. Защита от дуги, короткого замыкания, перенапряжения
6. Регулировка параметров выхода внешним током и напряжением
7. Возможность программирования источника, цифровое управление
8. Положительный и отрицательный выход
9. Встроенный источник питания нити накала, управление в пределах 0 - 5 А / 7 В.
10. Встроенный источник сетки 0-1200 В DC
11. Цифровые интерфейсы Ethernet, RS-232, RS-485
12. Цепь защиты interlock
13. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

Рентгеновские генераторы серии NDT

Высоковольтный рентгеновкий генератор Wisman серия NDT

1. Модели от 160 кВ до 450 кВ; от 1.8 кВт до 4.5 кВт
2. Низкие пульсации
3. Высокая стабильность 1000 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания, перенапряжения
6. Встроенный источник питания нити накала, управление в пределах 0 - 6 А / 10 В.
7. Цифровые интерфейсы Ethernet, RS-232, RS-485
8. Положительный, отрицательный и биполярный выход
9. Цепь защиты interlock
10. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию
