Высокомощные зонды
Зонды серии Eoulu Sky HP представляют собой решения для проведения точных измерений с высоким напряжением и большим током, обеспечивая надежность и точность в широком диапазоне температур, что особенно важно для тестирования устройств, основанных на использовании технологий нитрида галлия (GaN), карбида кремния (SiC) и других широкозонных полупроводниковых материалов.
Высокомощный зонд HP-001 Ultra High Power Probe
Зонд HP-001 позволяет проводить измерения при максимальном напряжении до 10 кВ и максимальном токе до 300 А в импульсном режиме или 20 А при постоянном токе. Конструкция зонда имеет высоковольтный разъем типа Banana (4 мм), обеспечивающий надежное соединение, рабочий диапазон температуры составляет от - 60 °C до 300 °C.

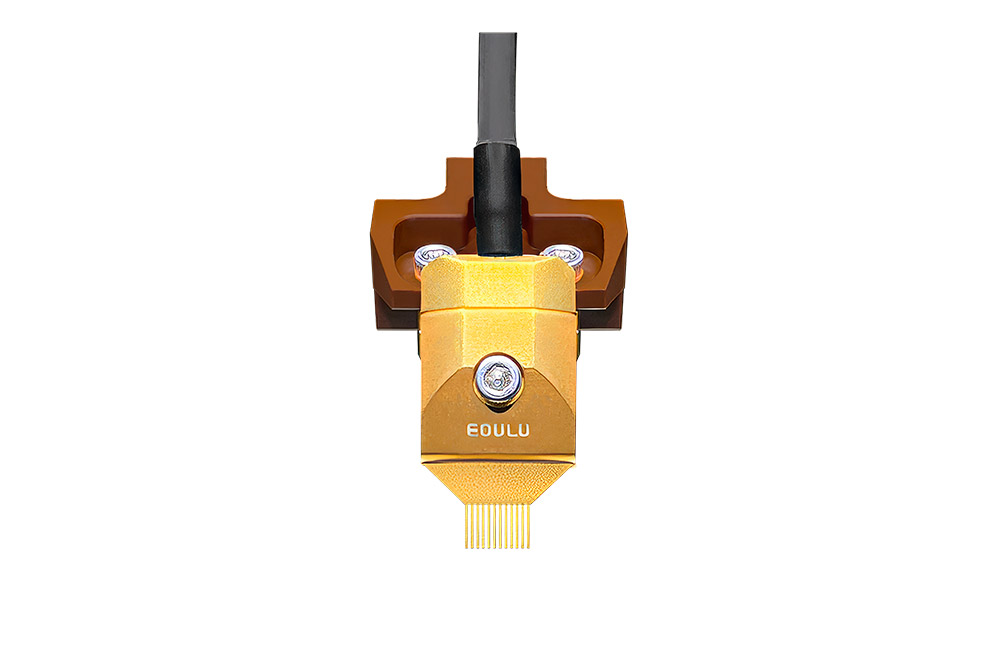

Высокомощный зонд HP-001
| Высокомощный зонд HP-001 | |
| Макс. Напряжение DC | 10 кВ при 200 °C, 8 кВ при 300 °C |
| Макс. ток | 300 А импульc, 20 А DC |
| Температура | - 60 °C - 300 °C |
| Коннектор | HV Banana (4 мм) |
| Длина кабеля | 1 м |
| Совместимость | ВЧ позиционеры |
| Материал иглы | Вольфрам |
| Диапазон перемещения | 125 - 250 мкм |
| Зона контакта | 150 мкм при перемещении 300 мкм |
| Контакт зонда | 250 мкм |
| Шаг контакта | 650 мкм |
| Cменные наконечники HP-001 | |
| Модель | Параметры |
| D-P01 | 25 A импульс, 1 контакт, ширина 250 мкм, 1 комплект из 5 шт. |
| D-P04 | 100 A импульс, 4 контакта х 650 мкм, ширина 2200 мкм, 1 комплект из 5 шт. |
| D-P08 | 200 A импульс, 8 контактов х 650 мкм, ширина 4800 мкм, 1 комплект из 5 шт. |
| D-P12 | 300 A импульс, 12 контактов х 650 мкм, ширина 7400 мкм, 1 комплект из 5 шт. |
Высокомощные зонды HP-002 / HP-003 High-Voltage Probes
Эти зонды HP-002 / HP-003 позволяют производить измерения до 3000 В постоянного тока и максимального тока 5 А в импульсном режиме или 1 А при постоянном токе. Зонды оснащены разъемами SHV / HV Triax и идеально подходят для измерений постоянного тока (DC).

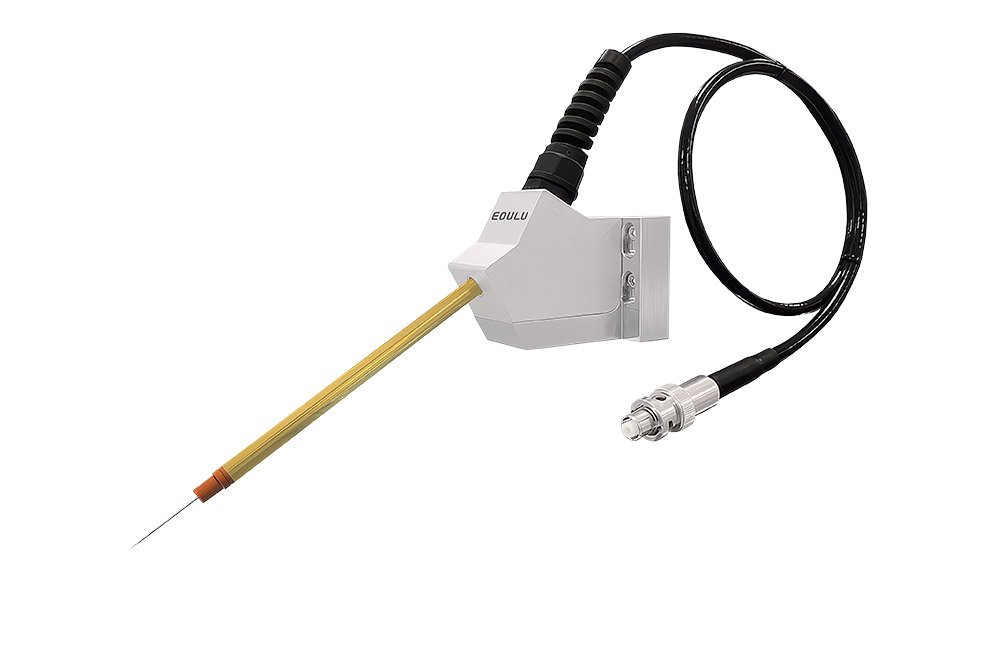

Высокомощные зонды HP-002 / 003
| Высокомощные зонды HP-002 / HP-003 | |
| Макс. Напряжение DC | 3000 В |
| Макс. ток | 5 А импульc, 1 А DC (HP-002) / 2 А импульc, 1 А DC (HP-003) |
| Температура | - 60 °C - 300 °C |
| Коннектор | SHV (HP-002) / HV Triax (HP-003) |
| Длина кабеля | 65 cм |
| Совместимость | DC позиционеры |
| Материал иглы | Вольфрам |
| Диапазон перемещения | 50 - 100 мкм |
| Зона контакта | 20 мкм при - 40 мкм |
| Утечка тока | 30 фA при 10 В / 100 фA при 3000 В |
| Cменные наконечники HP-002 / HP-003 | |
| Модель | Параметры |
| D-120 | наконечник зонда - игла, вольфрам, прямой, 12 мкм, 1 комплект из 25 шт. |
| D-250 | наконечник зонда - игла, вольфрам, прямой, 25 мкм, 1 комплект из 25 шт. |
| D-1200 | наконечник зонда - игла, вольфрам, прямой, 120 мкм, 1 комплект из 25 шт. |
| D-1500 | наконечник зонда - игла, вольфрам, прямой, 150 мкм, 1 комплект из 25 шт. |
| D-A120 | наконечник зонда - игла, вольфрам, угловой 45°, 12 мкм, 1 комплект из 25 шт. |
| D-A250 | наконечник зонда - игла, вольфрам, угловой 45°, 25 мкм, 1 комплект из 25 шт. |
