DC зонды и держатели
DC зонды (DC probes) используются в зондовых станциях для проведения высокоточных измерений электрических параметров полупроводниковых структур и интегральных схем.
Назначение DC зондов:
• Параметрическое тестирование полупроводниковых устройств.
• Снятие вольт - амперных (IV) и вольт - фарадных (CV) характеристик.
• Исследование активных и пассивных компонентов.
• Контроль качества и приемочного тестирования полупроводниковых приборов.
Преимущества:
✓ Материал наконечника: вольфрам или Paliney - 7, обеспечивающих низкую шероховатость и износоустойчивость.
✓ Импеданс 50 Ом.
✓ Диаметр иглы от 10 мкм до 150 мкм, что позволяет выбрать пользователю наиболее подходящую модель для конкретного типа задач.
✓ Максимальный ток и напряжение до 1 А постоянного тока, до 500 В постоянного напряжения.
✓ Температурный диапазон от - 60 °C до 300 °C.
✓ Измерение уровней f A и f F, тип Кельвин.
✓ Высокая точность измерений.
✓ Надежность и долговечность.
✓ Совместимость с большинством зондовых станций.
✓ Возможность точной настройки для специализированных задач.

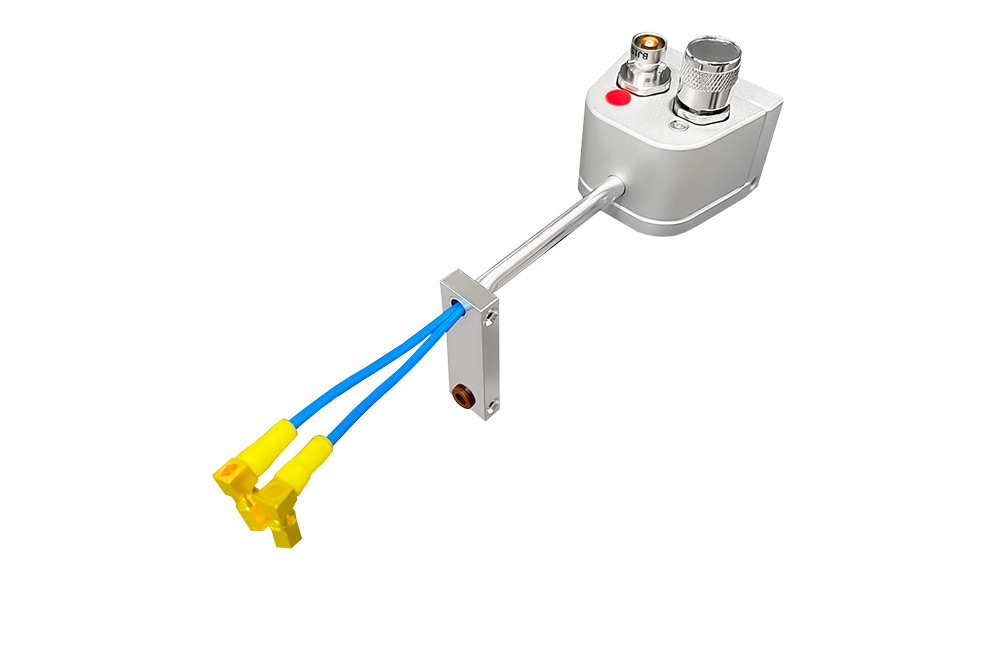

Держатель DC зондов
Держатель DC зондов
| Держатель DC зондов B-001 | |
| Частота | DC - 100 МГц |
| Температура | - 60 °C - 300 °C |
| Импеданс | 50 Ом |
| Макс. Напряжение DC | 500 В |
| Коннектор | Mini Triax (Розетка) |
| Измерения | IV / CV |

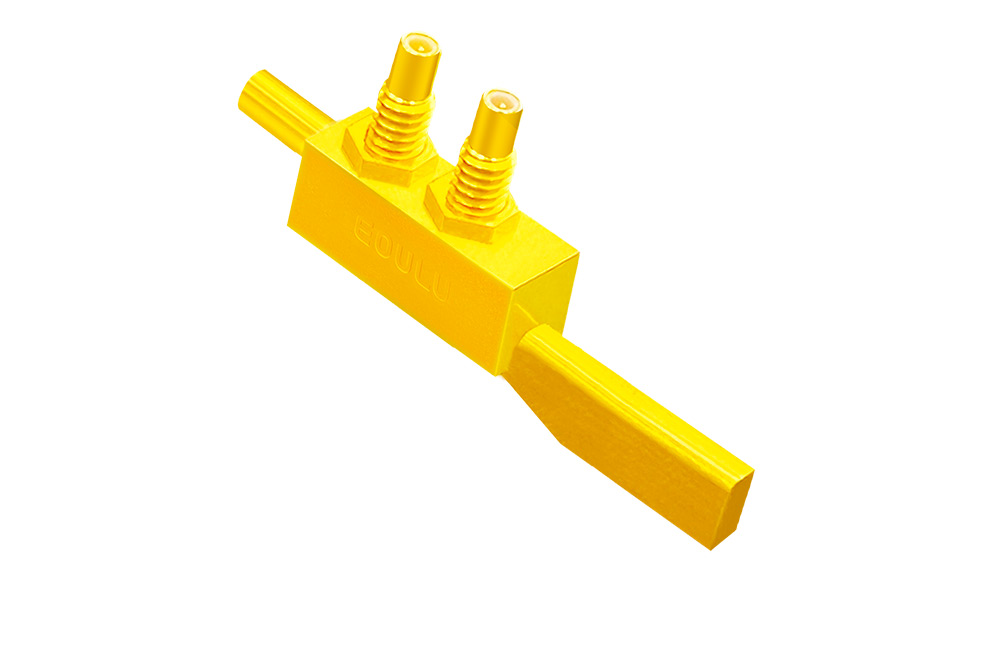

DC Зонд - Керамика
DC Зонд - Керамика
| DC Зонд - Керамика B-101 / B-106 | |
| Частота | DC - 100 МГц |
| Температура | - 60 °C - 300 °C |
| Импеданс | 50 Ом |
| Макс. Напряжение DC | 500 В |
| Макс. ток DC | 1 A |
| Коннектор | SSMC |
| Материал иглы | Вольфрам, Paliney-7 |
| Материал ножки иглы | Керамика |

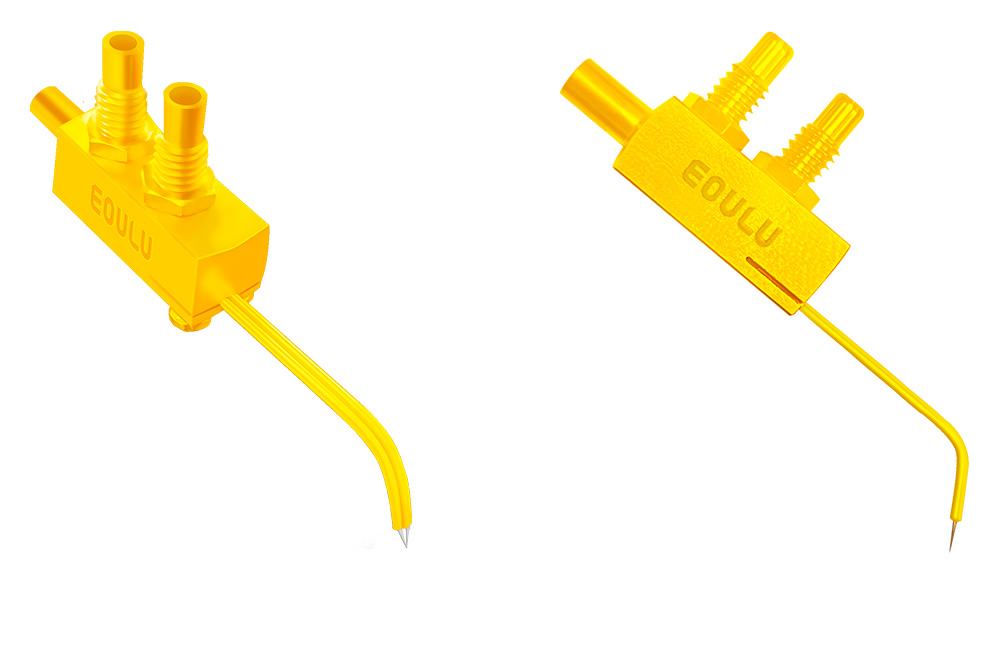

DC Зонд тип Келивин
DC Зонд тип Келивин
| DC Зонд B-102 / B-103 | |
| Частота | DC - 100 МГц |
| Температура | - 60 °C - 150 °C |
| Импеданс | 50 Ом |
| Макс. Напряжение DC | 500 В |
| Макс. ток DC | 1 A |
| Материал иглы | Вольфрам |

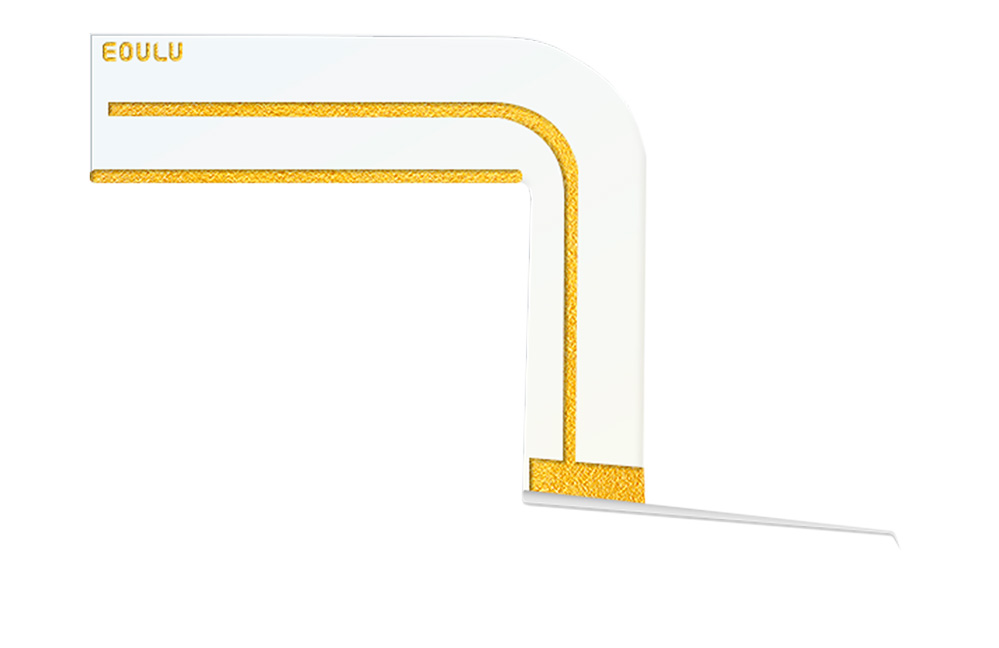

Cменные иглы DC Керамика
Cменные иглы DC Керамика
| Cменные иглы DC Керамика | |
| Макс. Температура | - 60 - 300 °C |
| Импеданс | 50 Ом |
| Макс. Напряжение DC | 500 В |
| Макс. ток DC | 1 A |
| Диаметр иглы | 10 мкм, 19 мкм |
| Материал иглы | Вольфрам, Paliney-7 |
| Держатель наконечника | B-101, B-106* |
| Модель | Параметры |
| D-001 | наконечник зонда - игла, Paliney-7, 10 мкм, 1 комплект из 10 шт. |
| D-002 | наконечник зонда - игла, Paliney-7, 19 мкм, 1 комплект из 10 шт. |
| D-021 | наконечник зонда - игла, вольфрам, 10 мкм, 1 комплект из 10 шт. |
| D-022 | наконечник зонда - игла, вольфрам, 19 мкм, 1 комплект из 10 шт. |

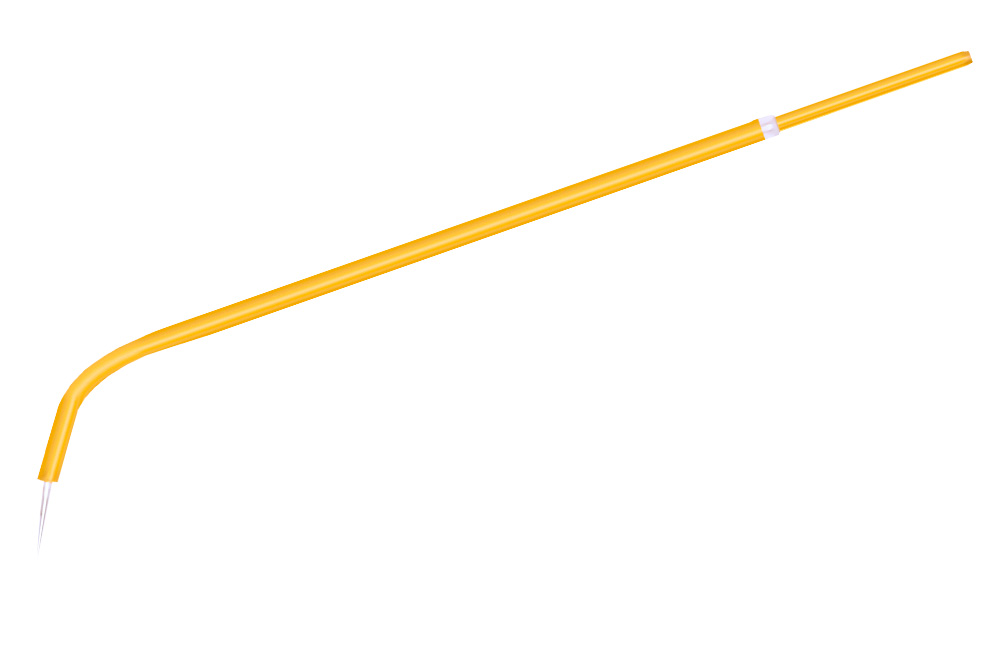

Cменные иглы DC тип Кельвин
Cменные иглы DC тип Кельвин
| Cменные иглы DC тип Кельвин | |
| Макс. Температура | - 60 - 150 °C |
| Импеданс | 50 Ом |
| Макс. Напряжение DC | 500 В |
| Макс. ток DC | 1 A |
| Диаметр иглы | 10 мкм |
| Материал иглы | Вольфрам |
| Держатель наконечника | B-102, B-103 |
| Модель | Параметры |
| D-003 | наконечник зонда - игла, вольфрам, 10 мкм, 1 комплект из 10 шт. |

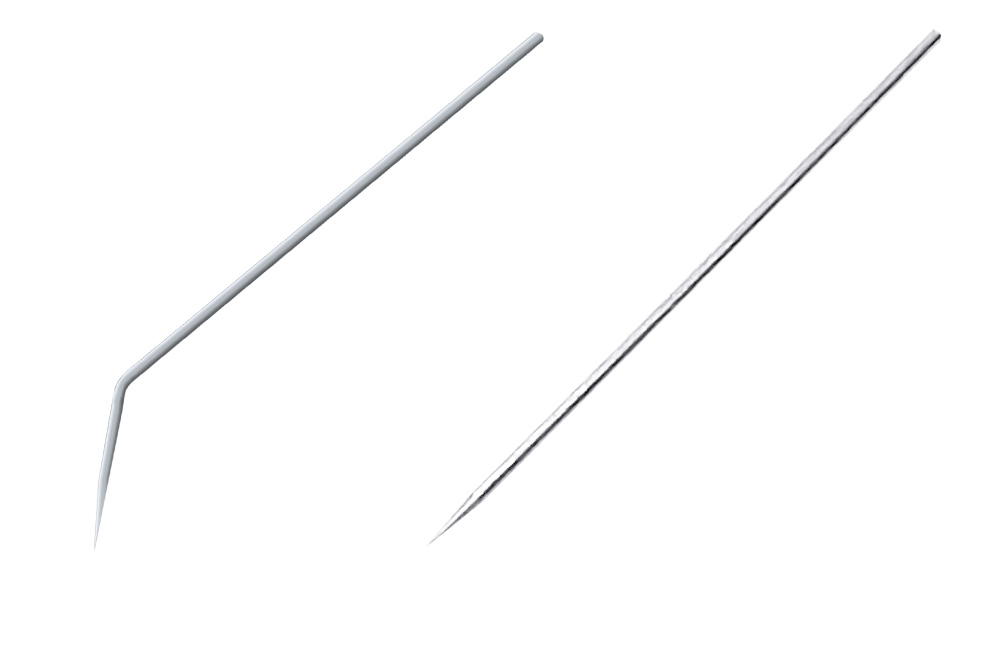

Cменные иглы DC (наконечники)
Cменные иглы DC
| Cменные иглы DC | |
| Макс. Температура | 300 °C |
| Импеданс | 50 Ом |
| Макс. Напряжение DC | 500 В |
| Макс. ток DC | 1 A |
| Диаметр иглы | 0.6 мкм - 150 мкм |
| Материал иглы | Вольфрам |
| Держатель наконечника | B-102*, B-103*, HP-002, HP-003 |
| Модель | Параметры |
| D-06 | наконечник зонда - игла, вольфрам, прямой, 0.6 мкм, 1 комплект из 25 шт. |
| D-12 | наконечник зонда - игла, вольфрам, прямой, 1.2 мкм, 1 комплект из 25 шт. |
| D-24 | наконечник зонда - игла, вольфрам, прямой, 2.4 мкм, 1 комплект из 25 шт. |
| D-120 | наконечник зонда - игла, вольфрам, прямой, 12 мкм, 1 комплект из 25 шт. |
| D-250 | наконечник зонда - игла, вольфрам, прямой, 25 мкм, 1 комплект из 25 шт. |
| D-1200 | наконечник зонда - игла, вольфрам, прямой, 120 мкм, 1 комплект из 25 шт. |
| D-1500 | наконечник зонда - игла, вольфрам, прямой, 150 мкм, 1 комплект из 25 шт. |
| D-A06 | наконечник зонда - игла, вольфрам, угловой 45°, 0.6 мкм, 1 комплект из 25 шт. |
| D-A12 | наконечник зонда - игла, вольфрам, угловой 45°, 1.2 мкм, 1 комплект из 25 шт. |
| D-A24 | наконечник зонда - игла, вольфрам, угловой 45°, 2.4 мкм, 1 комплект из 25 шт. |
| D-A120 | наконечник зонда - игла, вольфрам, угловой 45°, 12 мкм, 1 комплект из 25 шт. |
| D-A250 | наконечник зонда - игла, вольфрам, угловой 45°, 25 мкм, 1 комплект из 25 шт. |
