ВЧ и DC кабели для зондовых станций

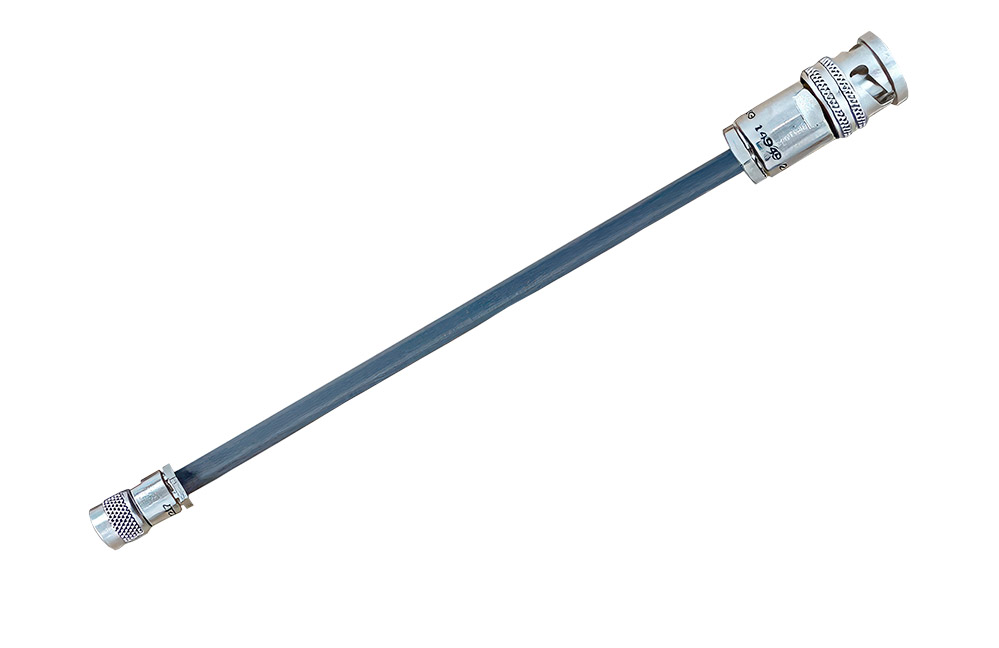

Триаксиальный DC Кабель C-060 для держателей DC зондов
• Триаксиальная конструкция с экранированием.
• Измерения малых токов порядка фА.
• Совместимость с держателями DC зондов тип Келивин.
DC Кабель C-060
| DC Кабель C-060 | |
| Длина | 60 см |
| Коннектор | Mini Triax - Triax (Вилка - Вилка) |
| Измерения | IV / CV |
| Держатель DC зондов | B-001 |

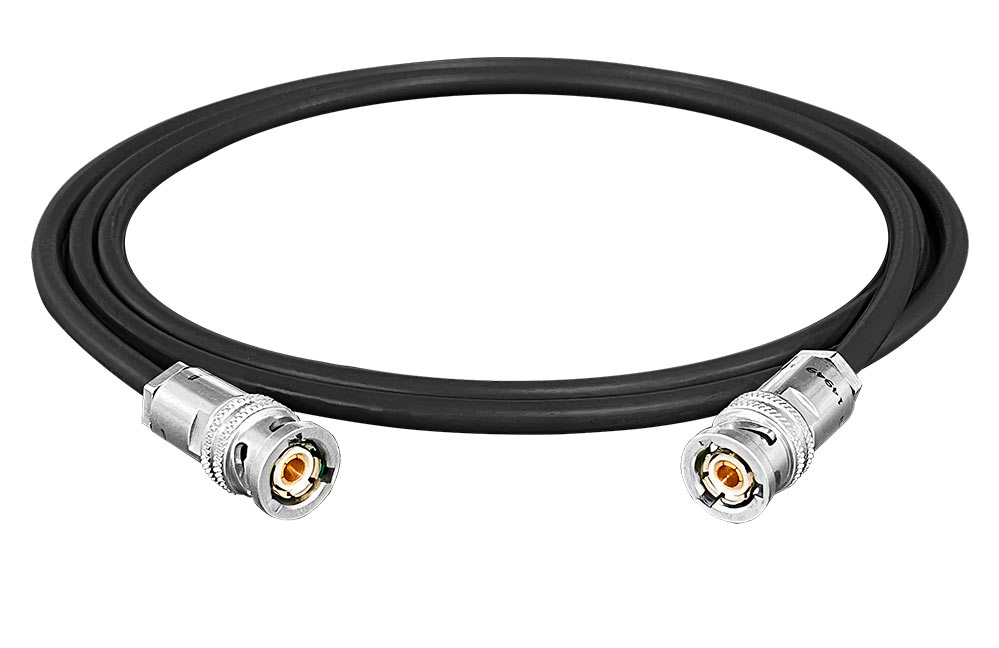

Триаксиальный DC Кабель C-015 для держателей DC зондов
• Триаксиальная конструкция с экранированием.
• Измерения малых токов порядка фА.
• Совместимость с держателями DC зондов тип Келивин.
DC Кабель C-015
| DC Кабель C-015 | |
| Длина | 150 см |
| Коннектор | Triax - Triax (Вилка - Вилка) |
| Измерения | IV / CV |
| Держатель DC зондов | B-001 |

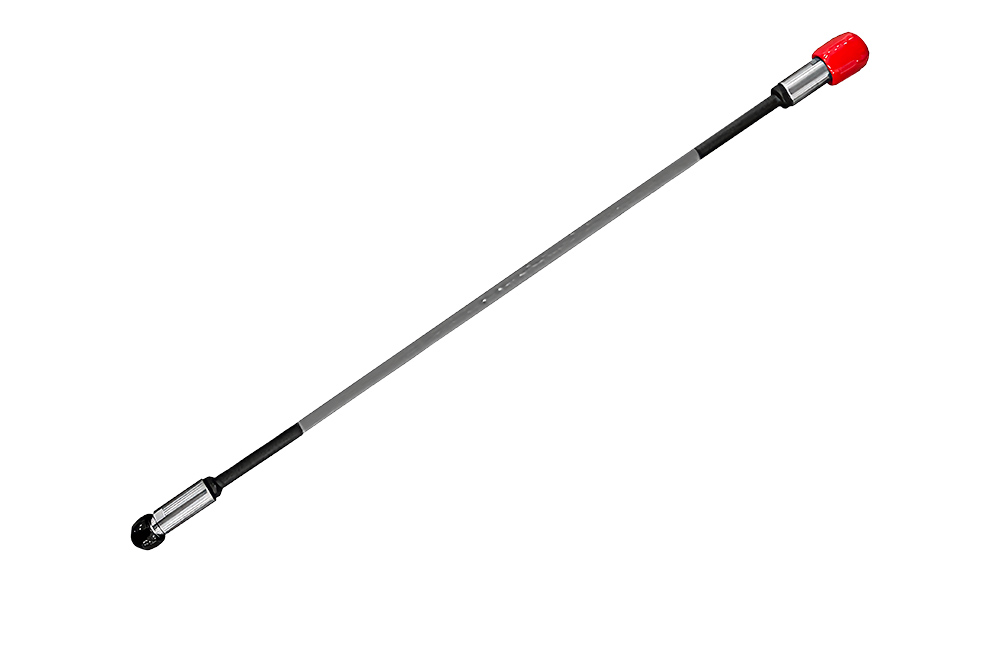

Коаксиальный ВЧ Кабель для высокочастотных коаксиальных зондов
• Частота DC - 110 ГГц.
• Низкие потери и коэффициент стоячей волны.
• Стабильная фаза и амплитуда.
• Высококачественное экранирование.
• Гибкая и надёжная конструкция.
Коаксиальный ВЧ Кабель
| Коаксиальный ВЧ Кабель | |||||
| Параметр / Модель | C40-010 | C50-009 | C67-009 | C110-006 | C110-007 |
| Частота | DC - 40 ГГц | DC - 50 ГГц | DC - 67 ГГц | DC - 110 ГГц | DC - 110 ГГц |
| Коннектор | 2.92 мм на 2.92 мм | 2.4 мм на 2.4 мм | 1.85 мм на 1.85 мм | 1.0 мм на 1.0 мм | 1.0 мм на 1.0 мм |
| Гендерность | Розетка - Вилка | Розетка - Вилка | Розетка - Вилка | Розетка - Вилка | Розетка - Вилка |
| Длина | 120 см | 120 см | 90 см | 18 см | 24 см |
| Тип. потери | 3.50 дБ | 4.49 дБ | 6.48 дБ | 4.38 дБ | 5.34 дБ |
| Тип. КСВН | 1.25 : 1 | 1.30 : 1 | 1.35 : 1 | 1.35 : 1 | 1.35 : 1 |
| Тип. стаб. амплитуды | ± 0.05 дБ | ± 0.05 дБ | ± 0.05 дБ | ± 0.05 дБ | ± 0.05 дБ |
| Тип. стаб. фазы | ± 5° | ± 6° | ± 8° | ± 2° | ± 2° |
