Плавающая земля

Стандартные высоковольтные источники питания спроектированы и предназначены, в основном, для работы в условиях опорного заземления. В источнике имеется единственный высоковольтный вывод, при этом возвратный ток направляется через нагрузку по обратному земляному проводу, который организуется пользователем. Обратный провод должен быть подключен к надежному заземлению, обеспечивающему надлежащую работу источника и защиту от переходных токов.

Существует немало устройств, например, аппаратура ионного легирования, в которых источник питания привязан не к земле, а какому-либо другому уровню. Такие источники питания называют «плавающими».

Термин «плавающая земля» (FG) относится к опции, в которой обеспечивается прецизионные измерения тока нагрузки относительно земли.

Любой ток, вытекающий с высоковольтного выхода источника, должен вернуться по обратному (нулевому) проводу к высоковольтной секции источника.

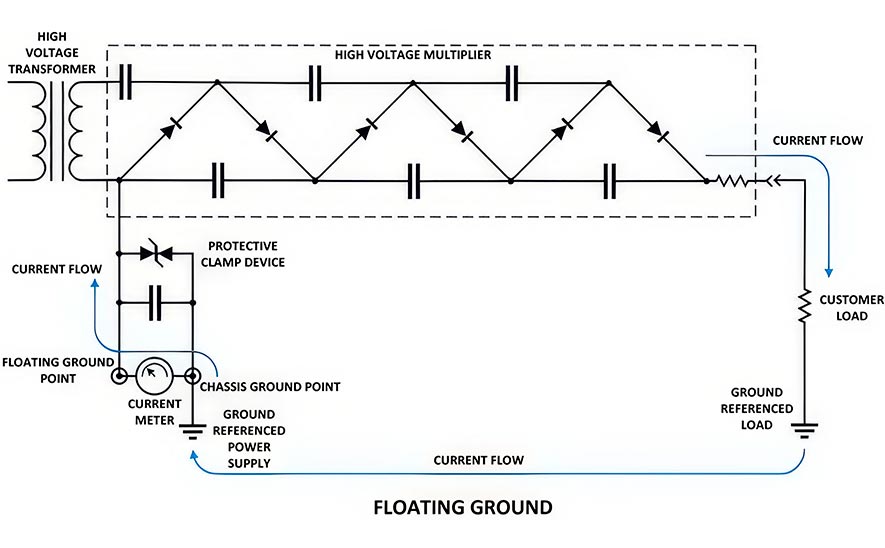

В опции FG все аналоговые земляные шины внутри прибора изолированы друг от друга и выведены на общую точку (FG) в тыльной части источника питания. Если между этой точкой и шасси прибора подключить амперметр, то таким способом можно измерить обратный ток высокого напряжения. Метод является безопасным и имеет привязку к земле.

По сути, потенциалы внутренних земляных шин «плавают» на уровне нескольких вольт, что и позволяет проводить подобные измерения. Данная опция предназначена только для токовых измерений относительно опорного уровня земли, поэтому реально максимальные значения плавающих внутренних («земляных») потенциалов обычно не превышают 10 В.

Важно отметить, что потенциалы всех цепей управления и контроля привязаны к верхнему уровню напряжения, который присутствует на клемме FG. Пользователь должен обеспечить полную изоляцию данной клеммы от шасси. В зависимости от модели источника возможны и более высокие уровни напряжения.
