Полярность высоковольтного источника

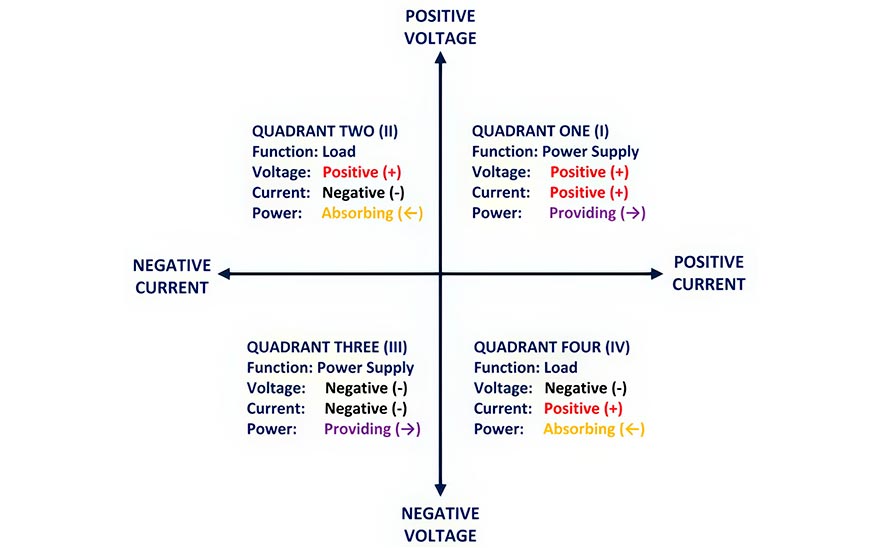

Большую часть продукции, которую предлагает ООО "КОМПАНИЯ "НТНК", составляют высоковольтные источники постоянного тока. Эксплуатационные качества источников постоянного тока имеют некоторые фундаментальные ограничения. Чтобы понять, каковы возможности обычного высоковольтного источника постоянного тока по части выходного напряжения, тока и мощности, отобразим эти показатели в декартовой системе координат на рисунке выше.

Ток и напряжение представлены горизонтальной и вертикальной осью соответственно. Эти оси делят координатную плоскость на четыре квадранта.

В первом и третьем квадрантах находятся характерные рабочие параметры источника питания, выдающего мощность. Первым квадрантом определяется положительная полярность выходного напряжения, а третьим квадрантом - отрицательная полярность выходного напряжения.

Во втором и четвертом квадрантах находятся характерные рабочие параметры нагрузки, поглощающей выходную мощность. Как правило, стандартные высоковольтные источники питания постоянного не обладают данными функциональными возможностями.

Многие источники высоковольтные питания обладают возможностью смены выходной полярности; чаще всего для этого требуется либо изменение соединений, либо полная замена высоковольтной выходной секции. По этой причине высоковольтные источники не способны без останова переходить через нулевые значения и быстро переключаться между первым и третьим квадрантами. Некоторые источники питания оснащены полноценными отдельными выходными секциями положительной и отрицательной полярности, в которых для смены полярности используется высоковольтное реле, для смены полярности требуется предварительно снизить выходное напряжение до нуля.
