Внешняя блокировка
Внешняя блокировка представляет собой цепочку, предназначенную для использования в определенных системах заказчика. Большинство таких цепей имеет две клеммы, расположенные на пользовательском разъеме. Для перевода источника в состояние "высокое напряжение включено" необходимо замкнуть эти две точки. Настоятельно рекомендуется коммутировать их с помощью отказоустойчивых электромеханических элементов (переключателей, контакторов, реле), а не полупроводниковых (транзисторных) компонентов. Если в момент разрыва соединения между указанными точками источник находился в состоянии "высокое напряжение включено" (HV ON), то он перейдет в режим HV OFF (высокое напряжение отключено).
С помощью этой простой цепочки можно подключить к источнику внешнее устройство блокировки, контактные элементы которого можно разместить на панели высокого напряжения. Если панель по небрежности оказалась открытой, высокое напряжение будет отключено; это в значительной степени снижает риск травматизма. Настоятельно рекомендуется по возможности чаще прибегать к использованию цепей блокировки.
Многие высоковольтные источники питания имеют функцию внешней блокировки. Как правило, внешняя блокировка обеспечивается двумя сигнальными соединениями на клеммной колодке задней панели или интерфейсным соединителем. Эта функция дает пользователю возможность отключить и предотвратить создание высокого напряжения в безопасном режиме. Данная схема внешней блокировки может быть легко включена в пользовательские настройки для обеспечения дополнительного уровня безопасности оператора.
В большинстве случаев ток катушки реле, используемого для фиксации высоковольтного источника питания в режиме генерирования высокого напряжения, выходит и поступает обратно через контакты внешней блокировки на задней панели. Обычно это низковольтная катушка реле (12 или 24 В постоянного тока, ток срабатывания в диапазоне десятков миллиампер). Для перевода источника питания в режим генерирования высокого напряжения (и продолжения работы в нем) два контакта внешней блокировки должны быть соединены друг с другом через низкоомный соединитель.
Разрыв этого соединения предотвращает перевод источника питания в режим генерирования высокого напряжения. Кроме того, если разомкнуть данное соединение при активной работе источника питания в режиме генерирования высокого напряжения, блок питания перейдет в режим отключения высокого напряжения. Внешняя блокировка – это наилучший метод управления выходом источника питания в отношении обеспечения безопасности, за исключением отсоединения источника питания от источника электроснабжения.
Как правило, блоки питания поставляются с двумя контактами внешней блокировки, замкнутыми друг на друга для быстрого и простого приведения источника питания в действие. Такая конфигурация источника питания, безусловно, позволяет ему работать, но функция внешней блокировки при этом не используется.

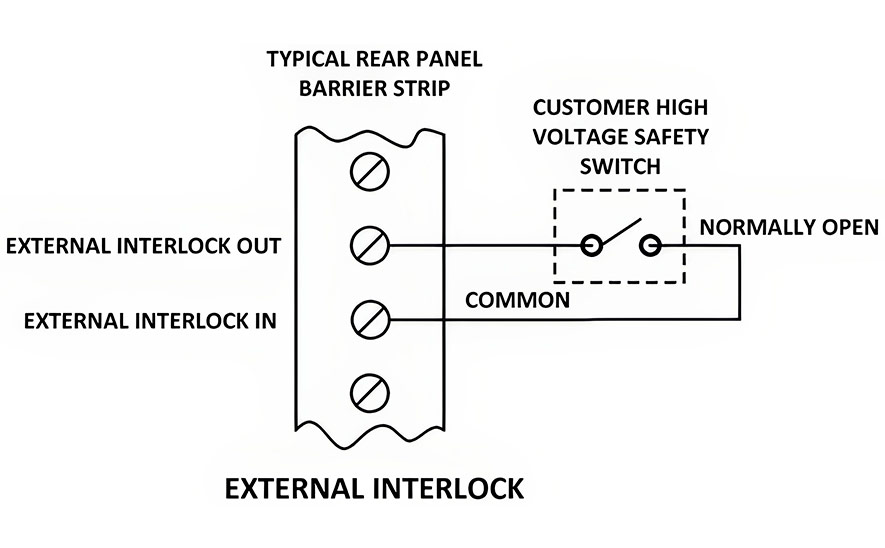

Согласно рекомендациям производителя любые открытые детали, находящиеся под высоким напряжением, должны быть изолированы от возможного прикосновения с использованием подходящих физических барьеров. Для защиты операторов от случайных контактов с потенциально смертельными напряжениями должны применяться высоковольтные клетки или ограждения. Дверцы или съемные панели таких клеток или ограждений должны быть оборудованы нормально открытым выключателем блокировки, который должен переводиться в замкнутое состояние только при закрытой дверце или панели. Открытие дверцы или панели должно переводить блок питания в режим отсутствия высокого напряжения. Блок не должен переводиться в режим высокого напряжения, пока дверца или панель не будет закрыта.
