Высоковольтные источники питания модульного типа

Высоковольтные источники питания модульного типа часто выбираются для OEM-применений, где они интегрируются в системы более высокого уровня. Это экономически эффективное решение, поскольку модули обычно не оснащены передней панелью или панелью управления. Индикаторы и потенциометры могут быть доступны в качестве опций, но чаще всего управление и мониторинг осуществляются посредством дистанционных аналоговых или цифровых сигналов. Ввод питания может быть переменным или постоянным током в зависимости от модели модуля.

Модульные высоковольтные источники питания Wisman с диапазоном выходного напряжения от 300 В до 70 кВ обеспечивают мощность от 2 Вт до 1.2 кВт.

Источники питания используются для различных применений, таких как: фотоэлектронные умножители, электростатическая печать, электронные и ионные лучи, сцинтилляторы, детекторы электронных умножителей, масс-спектрометрия, детекторы на микроканальных пластинах, электростатические линзы, ядерное приборостроение.

Серия	Напряжение	Мощность	Пульсации
PM	0.5 кВ – 10 кВ	2 Вт – 10 Вт	низкие
PMB	1 кВ – 30 кВ	5 Вт – 20 Вт	низкие
PMC	1 кВ – 30 кВ	5 Вт – 20 Вт	низкие
PMD	1 кВ – 30 кВ	5 Вт – 10 Вт	0.0002% пик-пик
MT	0.3 кВ – 30 кВ	5 Вт – 60 Вт	низкие
DNA	20 кВ – 30 кВ	10 Вт – 15 Вт	низкие
ME	3 кВ – 30 кВ	6 Вт – 100 Вт	низкие
MRS	1 кВ – 20 кВ	6 Вт – 100 Вт	0.1% пик-пик
MN	1 кВ – 50 кВ	10 Вт – 50 Вт	0.1% пик-пик
MRN	40 кВ – 70 кВ	10 Вт – 100 Вт	0.1% пик-пик
MRC	1 кВ – 70 кВ	120 Вт	0.1% пик-пик
MRL	1 кВ – 100 кВ	75 Вт – 200 Вт	0.1% пик-пик
MUC	0.125 кВ – 60 кВ	60 Вт – 250 Вт	0.1% пик-пик
MEC	8 кВ – 60 кВ	до 300 Вт	0.05% пик-пик
MEB	1 кВ – 60 кВ	до 75 Вт	0.05% пик-пик
MEA	1 кВ – 30 кВ	до 15 Вт	0.05% пик-пик
MEF	1 кВ – 70 кВ	200 Вт – 350 Вт	0.1% пик-пик
MRD	1 кВ – 160 кВ	300 Вт – 1200 Вт	0.1% пик-пик

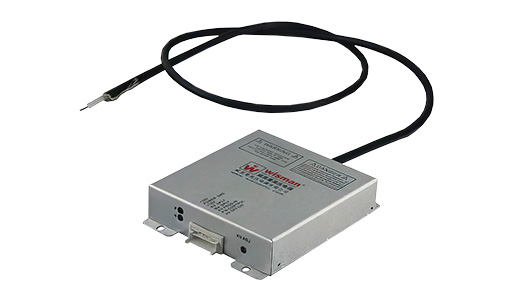

Модульные источники серии PM

Высоковольтный источник питания Wisman серия PM

1. Модели от 0.5 кВ до 10 кВ, от 2 Вт до 10 Вт
2. Низкие пульсации
3. Высокая стабильность 10 ppm в час
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от дуги, короткого замыкания
6. Регулировка параметров выхода внешним напряжением
7. Цифровые интерфейсы RS-232, RS-485
8. Положительный и отрицательный выход
9. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

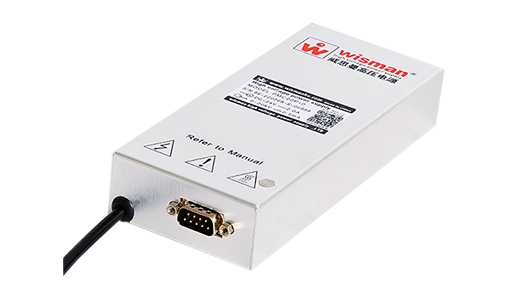

Модульные источники серии PMB

Высоковольтный источник питания Wisman серия PMB

1. Модели от 1 кВ до 30 кВ, от 5 Вт до 20 Вт
2. Низкие пульсации
3. Высокая стабильность 70 ppm в час
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от короткого замыкания, перенапряжения, перегрузки
6. Регулировка параметров выхода внешним напряжением
7. Цифровые интерфейсы RS-232, RS-485
8. Положительный и отрицательный выход
9. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

Модульные источники серии PMC

Высоковольтный источник питания Wisman серия PMC

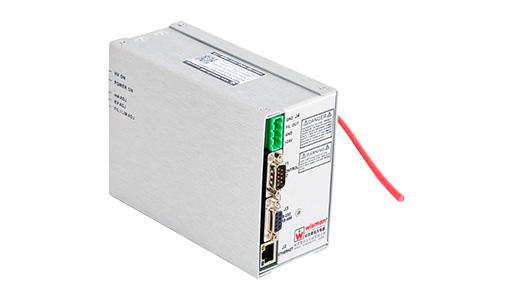

Модульные источники серии PMD

Высоковольтный источник питания Wisman серия PMD

1. Модели от 1 кВ до 30 кВ, от 5 Вт до 10 Вт
2. Низкие пульсации 0.0002% пик-пик
3. Высокая стабильность 10 ppm в час
4. Низкий температурный коэффициент 10 ppm / ℃
5. Защита короткого замыкания, перенапряжения, перегрузки
6. Регулировка параметров выхода внешним напряжением
7. Цифровые интерфейсы RS-232, RS-485
8. Положительный и отрицательный выход
9. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

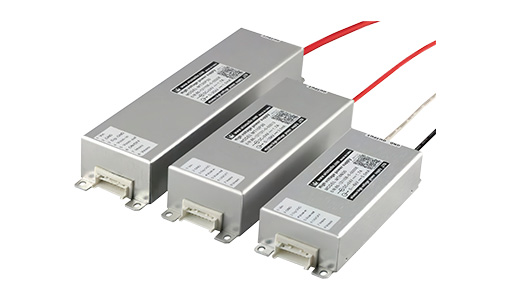

Модульные источники серии MT

Высоковольтный источник питания Wisman серия MT

1. Модели от 0.3 кВ до 30 кВ, от 5 Вт до 60 Вт
2. Низкие пульсации
3. Высокая стабильность 100 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита перенапряжения, перегрузки, дуги
6. Регулировка параметров выхода внешним напряжением
7. Положительный и отрицательный выход
8. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

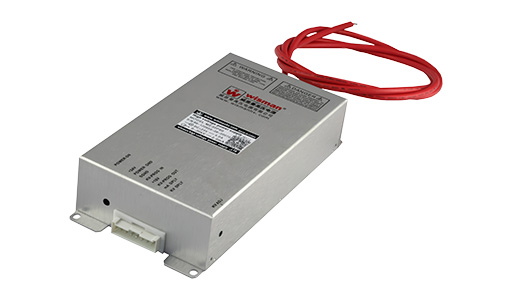

Модульные источники серии DNA

Высоковольтный источник питания Wisman серия DNA

1. Модели от 20 кВ до 30 кВ, от 10 Вт до 15 Вт
2. Низкие пульсации
3. Высокая стабильность 100 ppm в час
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от короткого замыкания, перенапряжения, перегрузки, дуги
6. Регулировка параметров выхода внешним напряжением
7. Цифровые интерфейсы RS-232, RS-485
8. Положительный и отрицательный выход
9. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

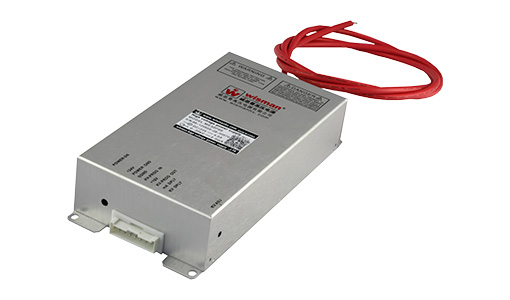

Модульные источники серии ME

Высоковольтный источник питания Wisman серия ME

1. Модели от 3 кВ до 30 кВ, от 6 Вт до 100 Вт
2. Низкие пульсации
3. Высокая стабильность 100 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от короткого замыкания, перегрузки, дуги
6. Регулировка параметров выхода внешним напряжением
7. Цифровые интерфейсы RS-232, RS-485
8. Положительный и отрицательный выход
9. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

Модульные источники серии MRS

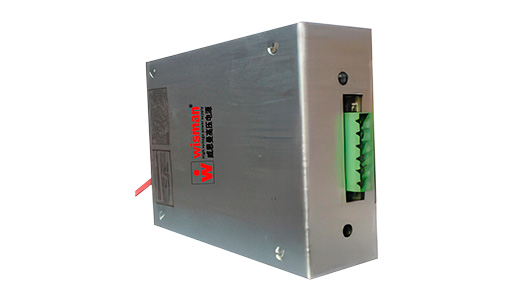

Высоковольтный источник питания Wisman серия MRS

1. Модели от 1 кВ до 20 кВ, от 6 Вт до 100 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 100 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от короткого замыкания, перенапряжения, перегрузки
6. Регулировка параметров выхода внешним напряжением
7. Положительный и отрицательный выход
8. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

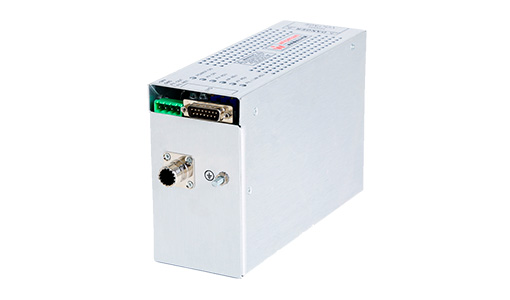

Модульные источники серии MN

Высоковольтный источник питания Wisman серия MN

1. Модели от 1 кВ до 50 кВ, от 10 Вт до 50 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 200 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от перенапряжения, перегрузки, дуги
6. Регулировка параметров выхода внешним напряжением
7. Цифровые интерфейсы Ethernet, USB 2.0, RS-232, RS-485
8. Положительный и отрицательный выход
9. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

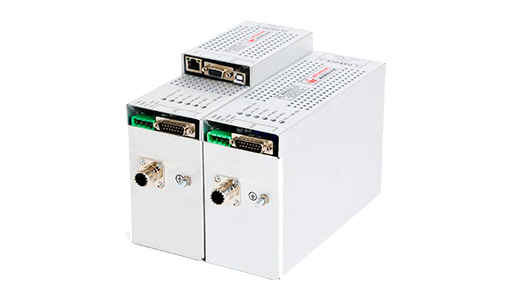

Модульные источники серии MRN

Высоковольтный источник питания Wisman серия MRN

1. Модели от 40 кВ до 70 кВ, от 10 Вт до 100 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 200 ppm за 8 часов
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от перенапряжения, перегрузки, дуги
6. Регулировка параметров выхода внешним напряжением
7. Цифровые интерфейсы USB 2.0, RS-232, RS-485
8. Положительный и отрицательный выход
9. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

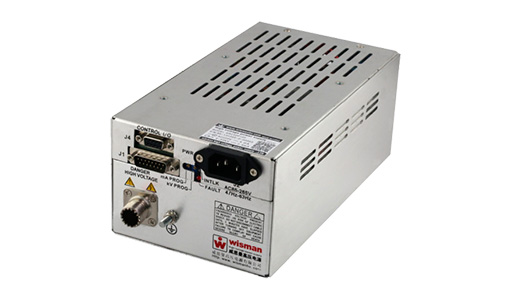

Модульные источники серии MRC

Высоковольтный источник питания Wisman серия MRC

1. Модели от 1 кВ до 70 кВ, 120 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 100 ppm в час
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от короткого замыкания, перенапряжения, перегрузки
6. Регулировка параметров выхода внешним напряжением
7. Цифровые интерфейсы Ethernet, RS-232, RS-485
8. Положительный и отрицательный выход
9. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

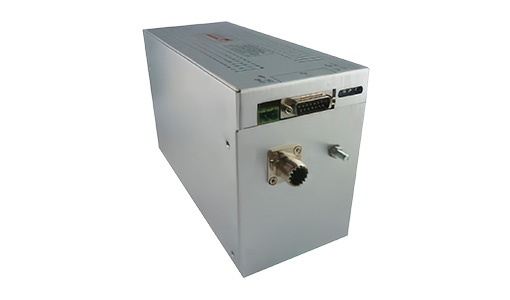

Модульные источники серии MRL

Высоковольтный источник питания Wisman серия MRL

1. Модели от 1 кВ до 100 кВ, от 75 Вт до 200 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 100 ppm в час
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от короткого замыкания, перенапряжения, перегрузки
6. Регулировка параметров выхода внешним напряжением
7. Цифровые интерфейсы USB 2.0, RS-232, RS-485
8. Положительный и отрицательный выход
9. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

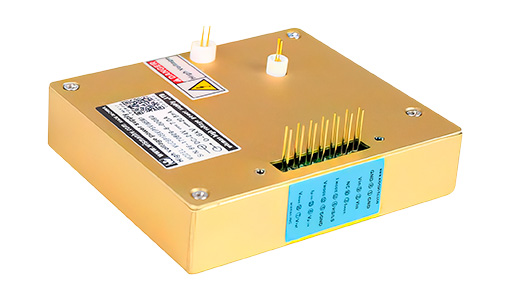

Модульные источники серии MUC

Высоковольтный источник питания Wisman серия MUC

1. Модели от 125 В до 60 кВ, от 60 Вт до 250 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 100 ppm за 8 часов
4. Низкий температурный коэффициент 50 ppm / ℃
5. Защита от короткого замыкания, перенапряжения, перегрузки
6. Регулировка параметров выхода внешним напряжением
7. Цифровые интерфейсы RS-232, RS-485
8. Положительный и отрицательный выход
9. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

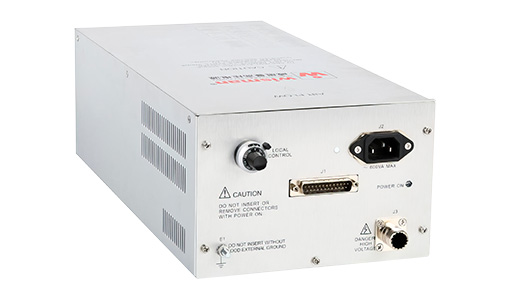

Модульные источники серии MEC

Высоковольтный источник питания Wisman серия MEC

1. Модели от 8 кВ до 60 кВ, 300 Вт
2. Низкие пульсации 0.05% пик-пик
3. Высокая стабильность 100 ppm в час
4. Низкий температурный коэффициент 100 ppm / ℃
5. Защита от короткого замыкания, перенапряжения, перегрузки
6. Регулировка параметров выхода внешним напряжением
7. Аналоговый интерфейс управления
8. Положительный и отрицательный выход
9. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

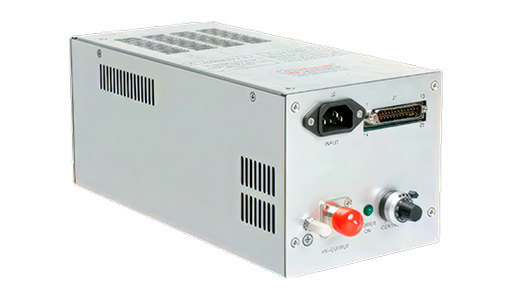

Модульные источники серии MEB

Высоковольтный источник питания Wisman серия MEB

1. Модели от 1 кВ до 60 кВ, 75 Вт
2. Низкие пульсации 0.05% пик-пик
3. Высокая стабильность 100 ppm в час
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от короткого замыкания, перенапряжения, перегрузки
6. Регулировка параметров выхода внешним напряжением
7. Аналоговый интерфейс управления
8. Положительный и отрицательный выход
9. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

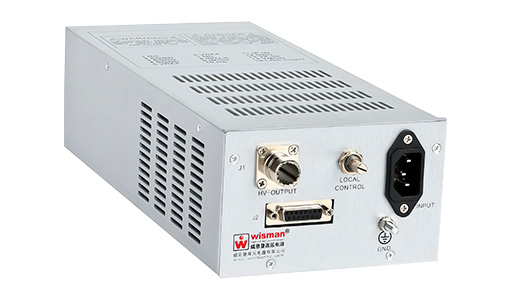

Модульные источники серии MEA

Высоковольтный источник питания Wisman серия MEA

1. Модели от 1 кВ до 30 кВ, 15 Вт
2. Низкие пульсации 0.05% пик-пик
3. Высокая стабильность 100 ppm в час
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от короткого замыкания, перенапряжения, перегрузки
6. Регулировка параметров выхода внешним напряжением
7. Аналоговый интерфейс управления
8. Положительный и отрицательный выход
9. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

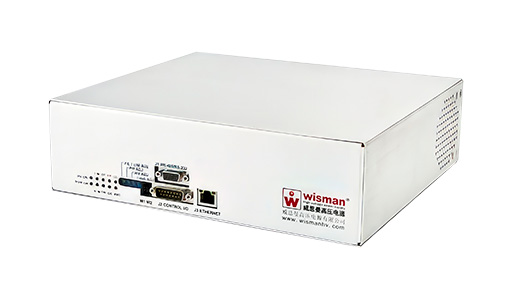

Модульные источники серии MEF

Высоковольтный источник питания Wisman серия MEF

1. Модели от 1 кВ до 70 кВ, от 200 Вт до 350 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 25 ppm в час
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от короткого замыкания, перенапряжения, перегрузки
6. Регулировка параметров выхода внешним напряжением
7. Цифровые интерфейсы Ethernet, RS-232, RS-485
8. Положительный и отрицательный выход
9. Изготовление источников по требованиям заказчика (OEM)
Перейти к описанию

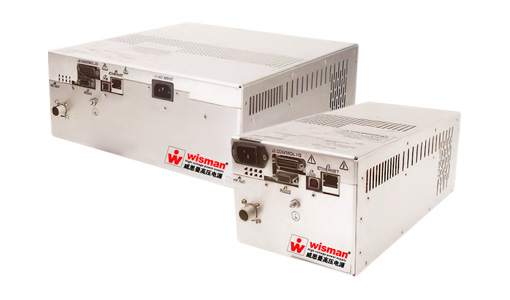

Модульные источники серии MRD

Высоковольтный источник питания Wisman серия MRD

1. Модели от 1 кВ до 160 кВ, от 300 Вт до 1200 Вт
2. Низкие пульсации 0.1% пик-пик
3. Высокая стабильность 25 ppm в час
4. Низкий температурный коэффициент 25 ppm / ℃
5. Защита от короткого замыкания, перенапряжения, перегрузки
6. Регулировка параметров выхода внешним напряжением
7. Цифровые интерфейсы Ethernet, RS-232, RS-485
8. Положительный и отрицательный выход
9. Изготовление источников по требованиям заказчика (OEM)
