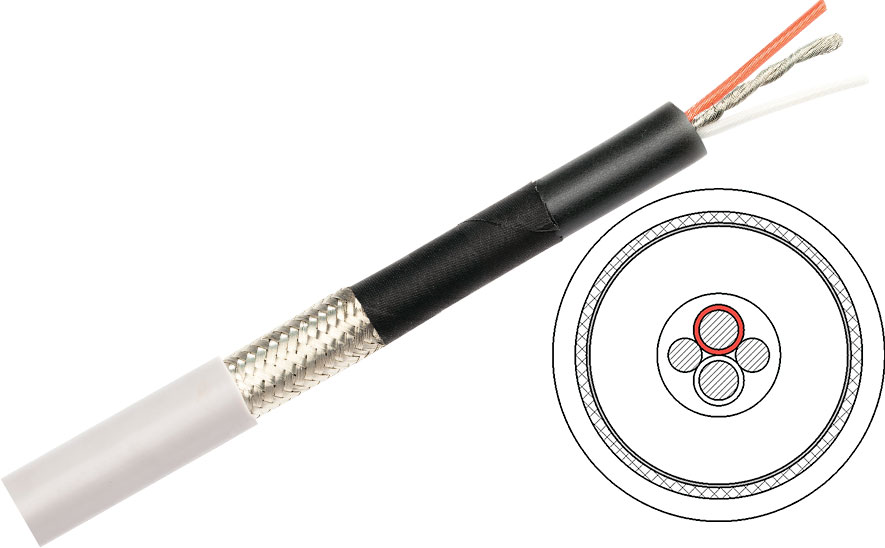

Высоковольтный кабель для рентгеновских аппаратов, WBX 75 кВ тип X3 Locaflex
Назначение и характеристики высоковольтного кабеля X3 Locaflex:
Wire & WBX - Varex Imaging - Claymount
✓ Медицинское рентгеновское оборудование, компьютерная томография и ангиография.
✓ Промышленное рентгеновское, научное рентгеновское, электронно-лучевое оборудование.
✓ Высоковольтное испытательное и измерительное оборудование.
• Низкая емкость: 126 пФ/м - 154 пФ/м
• Гибкость: до 100 000 сгибаний
• Малый диаметр: 14.0 ± 0.5 мм
• Плотность оплетки экрана кабеля 95%
• Соответствие требованиям RoHS / Reach
• Соответствие стандартам: Q/12WBXL 1756-2020
Таблица характеристик кабеля X3 Locaflex:
| Номинальное напряжение | 75 кВ пост. |
| Испытание изоляции под высоким напряжением | 120 кВ пост. / 10 мин. |
| Номинальное напряжение (изоляция проводника) | 2 кВ перемен. |
| Максимальный ток в проводнике | 18 А |
| Число проводников / жил | 3 |
| Сечение проводника в изоляции | Белый, красный 1.5 мм ^ 2 |
| Сечение проводника без изоляции | 1.8 мм ^ 2 |
| Номинальный наружный диаметр | 14.0 ± 0.5 мм |
| Сопротивление центральный проводник - оплётка при 20 ℃ | 1 x 10 ^ 12 Ом x м |
| Сопротивление проводника при 20 ℃ DR | 12.75 мОм / м |
| Сопротивление проводника при 20 ℃ (без изоляции) | 9.98 мОм / м |
| Емкость между экраном и проводником | 140 ± 14 пФ/м |
| Минимальный радиус изгиба (статический) | 35 мм |
| Минимальный радиус изгиба (динамический) | 70 мм |
| Температура хранения | -40 ℃ - +70 ℃ |
| Рабочая температура | -10 ℃ - +70 ℃ |
| Масса нетто | 256 кг / км |
Информация для заказа:
Высоковольтный кабель X3 Locaflex возможно заказать длиной кратной 1 метр, доступен заказ высоковольтных кабельных сборок на основе кабеля X3 и совместимых высоковольтных розеток.
Для получения более подробной информации о размещении заказа обращайтесь к специалистам нашей компании.
