Высоковольтный кабель тип U3 Wire & Cable - Varex Imaging (Claymount)

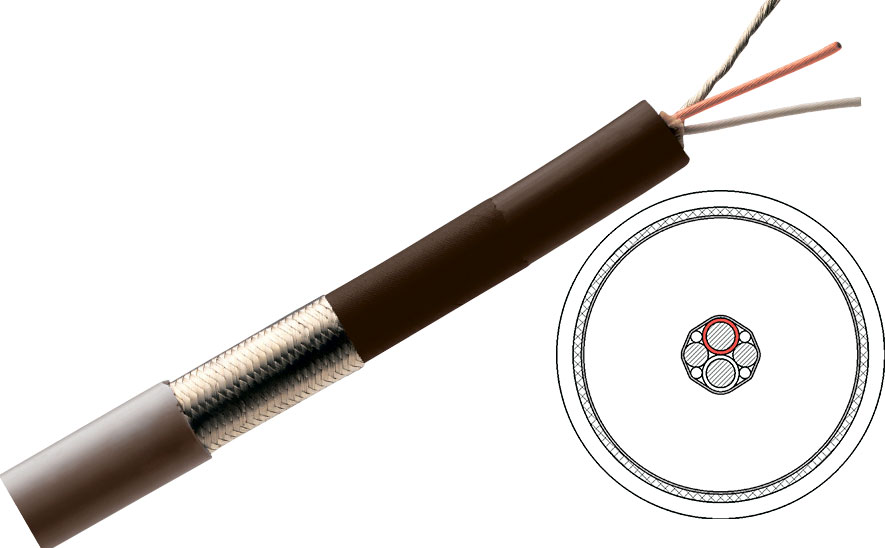

![Кабель U3 Wanbo cable U3](../../../../../Image/Sections/TWWC/Cables/Product/U3/U3.jpg)
Назначение и характеристики высоковольтного кабеля U3:
✓ Медицинское рентгеновское оборудование, компьютерная томография, ангиография.
✓ Промышленное рентгеновское, научное рентгеновское, электронно-лучевое оборудование.
✓ Высоковольтное испытательное и измерительное оборудование.
• Гибкость: до 100 000 сгибаний
• Плотность оплетки экрана кабеля 95%
• Соответствие требованиям RoHS / Reach
• Соответствие стандартам: Q/12WBXL 1756-2020
Таблица характеристик кабеля U3:
Номинальное напряжение | 100 кВ пост. |
Испытание изоляции под высоким напряжением | 160 кВ пост. / 10 мин. |
Номинальное напряжение (изоляция проводника) | 2 кВ перемен. |
Максимальный ток в проводнике | 18 А |
Число проводников / жил | 3 |
Сечение проводника в изоляции | Белый, красный 1.8 мм ^ 2 |
Сечение проводника без изоляции | 2.5 мм ^ 2 |
Номинальный наружный диаметр | 19.4 ± 0.5 мм |
Сопротивление центральный проводник - оплтка при 20 ℃ | 1 x 10 ^ 12 Ом x м |
Сопротивление проводника при 20 ℃ DC | 9.98 мОм / м |
Сопротивление проводника при 20 ℃ DC (без изоляции) | 6.93 мОм / м |
Емкость между экраном и проводником | 135 ± 13 пФ/м |
Минимальный радиус изгиба (статический) | 50 мм |
Минимальный радиус изгиба (динамический) | 100 мм |
Температура хранения | -40 ℃ - +70 ℃ |
Рабочая температура | -10 ℃ - +70 ℃ |
Масса нетто | 448.3 кг / км |
Информация для заказа:
Высоковольтный кабель U3 возможно заказать длиной кратной 1 метр, доступен заказ высоковольтных кабельных сборок на основе кабеля U3 и совместимых высоковольтных розеток.
Для получения более подробной информации о размещении заказа обращайтесь к специалистам нашей компании.
