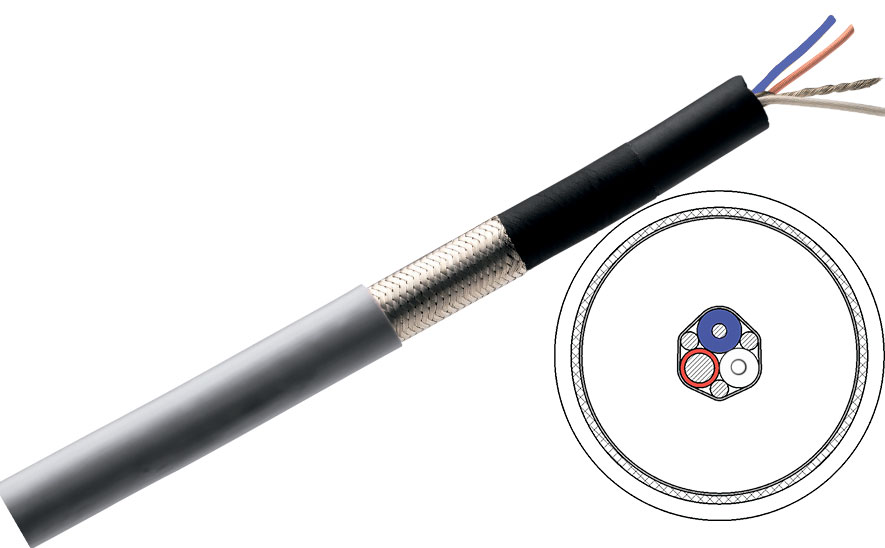

Высоковольтный кабель тип S4

Назначение и характеристики высоковольтного кабеля S4:

✓ Медицинское рентгеновское оборудование, компьютерная томография и ангиография.
✓ Промышленное рентгеновское, научное рентгеновское, электронно-лучевое оборудование.
✓ Высоковольтное испытательное и измерительное оборудование.

• Плотность оплетки экрана кабеля 95%
• Соответствие требованиям RoHS / Reach
• Соответствие стандартам: Q/12WBXL 1756-2020


Таблица характеристик кабеля S4:

Номинальное напряжение 75 кВ пост.
Испытание изоляции под высоким напряжением 94 кВ пост. / 15 мин.
Номинальное напряжение (изоляция проводника) 2 кВ перемен.
Максимальный ток в проводнике 15 А
Число проводников / жил 4
Сечение проводника в изоляции Красный 1.5 мм ^ 2
Сечение проводника в изоляции Белый, синий 0.5 мм ^ 2
Сечение проводника без изоляции 1.5 мм ^ 2
Номинальный наружный диаметр 19.0 ± 0.5 мм
Сопротивление центральный проводник - оплтка при 20 ℃ 1 x 10 ^ 12 Ом x м
Сопротивление проводника при 20 ℃ DC 12.75 мОм / м
Сопротивление проводника при 20 ℃ DC(без изоляции) 12.75 мОм / м
Емкость между экраном и проводником 140 ± 14 пФ/м
Минимальный радиус изгиба (статический) 45 мм
Минимальный радиус изгиба (динамический) 90 мм
Температура хранения -40 ℃ - +70 ℃
Рабочая температура -10 ℃ - +70 ℃
Масса нетто 409 кг / км

Информация для заказа:
Высоковольтный кабель S4 возможно заказать длиной кратной 1 метр, доступен заказ высоковольтных кабельных сборок на основе кабеля S4 и совместимых высоковольтных розеток.

Для получения более подробной информации о размещении заказа обращайтесь к специалистам нашей компании.
