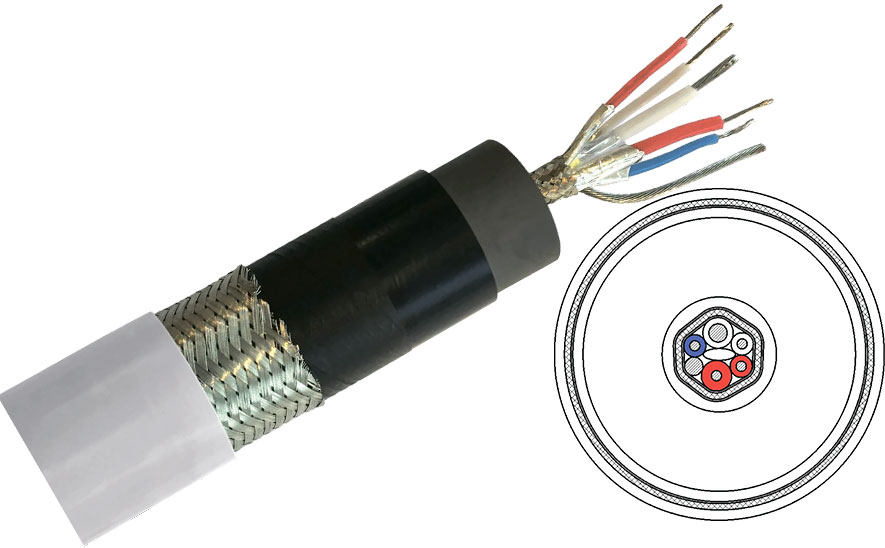

Высоковольтный кабель для рентгеновских аппаратов, WBX 160 кВ тип N6
Назначение и характеристики высоковольтного кабеля N6:
Wire & WBX - Varex Imaging - Claymount
✓ Медицинское рентгеновское оборудование, компьютерная томография, сканеры КТ (CT machines).
✓ Промышленное рентгеновское, научное рентгеновское, электронно-лучевое оборудование.
✓ Высоковольтное испытательное и измерительное оборудование.
• Плотность оплетки экрана кабеля 95%
• Соответствие требованиям RoHS / Reach
• Соответствие стандартам: Q/12WBXL 1756-2021
Таблица характеристик кабеля N6:
| Номинальное напряжение | 160 кВ пост. |
| Испытание изоляции под высоким напряжением | 190 кВ пост. / 30 мин. |
| Номинальное напряжение (изоляция проводника) | Красный X2 x 0.5 мм ^ 2: 5 кВ пост. |
| Номинальное напряжение (изоляция проводника) | Белый X1 x 0.5 мм ^ 2: 5 кВ пост. |
| Номинальное напряжение (изоляция проводника) | Cиний Foc3 x 0.5 мм ^ 2: 5 кВ пост. |
| Номинальное напряжение (изоляция проводника) | Красный L x 0.5 мм ^ 2: 9 кВ пост. |
| Номинальное напряжение (изоляция проводника) | Белый Fil x 1.8 мм ^ 2: 1 кВ пост. |
| Испытательное напряжение пост. (изоляция проводника) | Красный X2 x 0.5 мм ^ 2: 8 / 5 кВ / мин. |
| Испытательное напряжение пост. (изоляция проводника) | Белый X1 x 0.5 мм ^ 2: 8 / 5 кВ / мин. |
| Испытательное напряжение пост. (изоляция проводника) | Cиний Foc3 x 0.5 мм ^ 2: 8 / 5 кВ / мин. |
| Испытательное напряжение пост. (изоляция проводника) | Красный L x 0.5 мм ^ 2: 15 / 5 кВ / мин. |
| Испытательное напряжение пост. (изоляция проводника) | Белый Fil x 1.8 мм ^ 2: 8 / 5 кВ / мин. |
| Максимальный ток в проводнике | 18 А |
| Число проводников / жил | 6 |
| Сечение проводника без изоляции | 1.8 мм ^ 2 |
| Номинальный наружный диаметр | 34 мм |
| Сопротивление проводника 0.5 мм ^ 2 при 20 ℃ DC | 41.5 мОм / м |
| Сопротивление проводника 1.8 мм ^ 2 при 20 ℃ DC | 11 мОм / м |
| Емкость между экраном и проводником | 159 пФ/м |
| Температура хранения | -40 ℃ - +70 ℃ |
| Рабочая температура | -10 ℃ - +70 ℃ |
| Масса нетто | 1200 кг / км |
Информация для заказа:
Высоковольтный кабель N6 возможно заказать длиной кратной 1 метр.
Для получения более подробной информации о размещении заказа обращайтесь к специалистам нашей компании.
