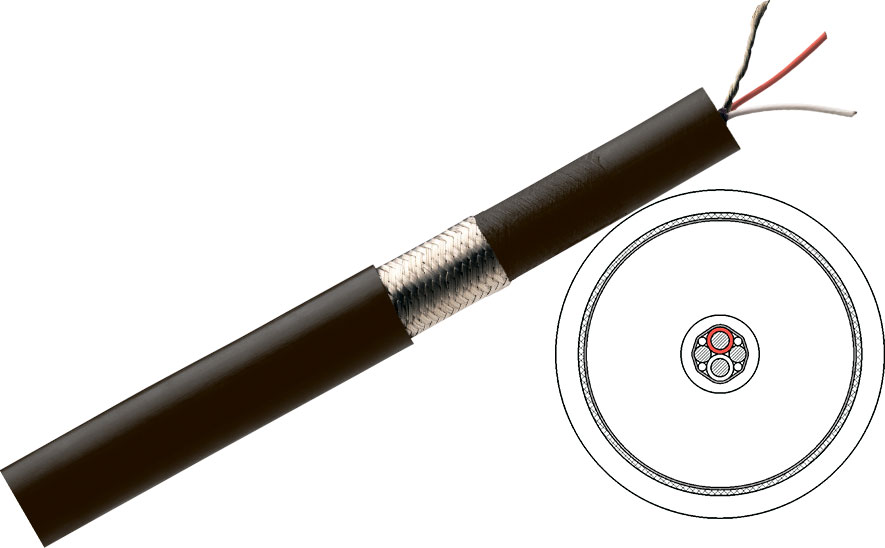

Высоковольтный кабель тип N3

Назначение и характеристики высоковольтного кабеля N3:

✓ Медицинское рентгеновское оборудование, компьютерная томография.
✓ Промышленное рентгеновское, научное рентгеновское, электронно-лучевое оборудование.
✓ Высоковольтное испытательное и измерительное оборудование.

• Плотность оплетки экрана кабеля 95%
• Соответствие требованиям RoHS / Reach
• Соответствие стандартам: Q/12WBXL 1756-2020


Таблица характеристик кабеля N3:

Номинальное напряжение 160 кВ пост.
Испытание изоляции под высоким напряжением 220 кВ пост. / 10 мин.
Номинальное напряжение (изоляция проводника) 2 кВ перемен.
Максимальный ток в проводнике 15 А
Сечение проводника в изоляции Белый, красный 1.5 мм ^ 2
Сечение проводника без изоляции 1.8 мм ^ 2
Номинальный наружный диаметр 28 ± 0.5 мм
Сопротивление центральный проводник - оплётка при 20 ℃ 1 x 10 ^ 12 Ом x м
Сопротивление проводника при 20 ℃ DC 12.75 мОм / м
Сопротивление проводника при 20 ℃ DC (без изоляции) 6.93 мОм / м
Емкость между экраном и проводником 132 ± 13 пФ/м
Минимальный радиус изгиба (статический) 70 мм
Минимальный радиус изгиба (динамический) 140 мм
Температура хранения -40 ℃ - +70 ℃
Рабочая температура -10 ℃ - +70 ℃
Масса нетто 881 кг / км

Информация для заказа:
Высоковольтный кабель N3 возможно заказать длиной кратной 1 метр, доступен заказ высоковольтных кабельных сборок на основе кабеля N3 и совместимых высоковольтных розеток.

Для получения более подробной информации о размещении заказа обращайтесь к специалистам нашей компании.
