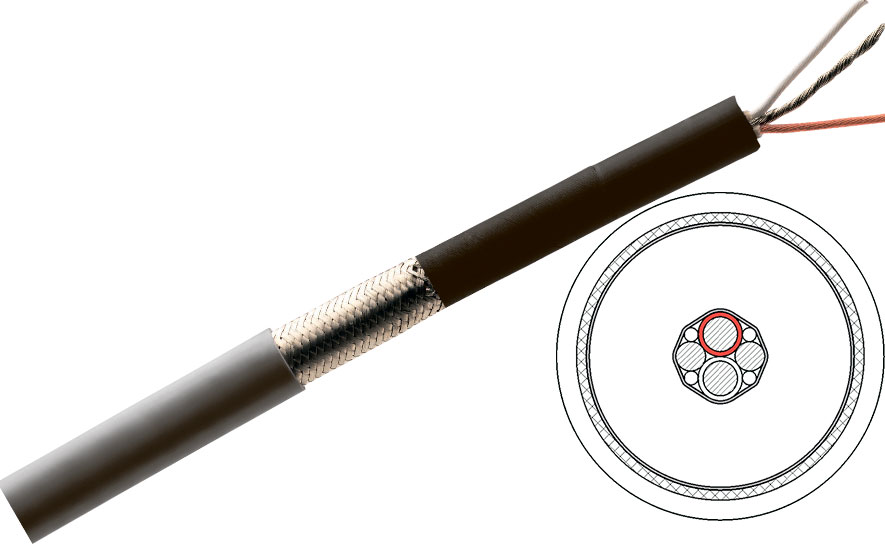

Высоковольтный кабель тип L3 Locaflex

Назначение и характеристики высоковольтного кабеля L3 Locaflex:

✓ Медицинское рентгеновское оборудование, компьютерная томография и ангиография.
✓ Промышленное рентгеновское, научное рентгеновское, электронно-лучевое оборудование.
✓ Высоковольтное испытательное и измерительное оборудование.

• Низкая емкость: 126 пФ/м - 154 пФ/м
• Гибкость: до 100 000 сгибаний
• Малый диаметр: 16.5 ± 0.5 мм
• Плотность оплетки экрана кабеля 95%
• Соответствие требованиям RoHS / Reach
• Соответствие стандартам: Q/12WBXL 1756-2020


Таблица характеристик кабеля L3 Locaflex:

Номинальное напряжение 75 кВ пост.
Испытание изоляции под высоким напряжением 120 кВ пост. / 10 мин.
Номинальное напряжение (изоляция проводника) 2 кВ перемен.
Максимальный ток в проводнике 18 А
Число проводников / жил 3
Сечение проводника в изоляции Белый, красный 1.8 мм ^ 2
Сечение проводника без изоляции 2.5 мм ^ 2
Номинальный наружный диаметр 16.5 ± 0.5 мм
Сопротивление центральный проводник - оплётка при 20 ℃ 1 x 10 ^ 12 Ом x м
Сопротивление проводника при 20 ℃ DR 9.98 мОм / м
Сопротивление проводника при 20 ℃ (без изоляции) 6.93 мОм / м
Емкость между экраном и проводником 140 ± 14 пФ/м
Минимальный радиус изгиба (статический) 42 мм
Минимальный радиус изгиба (динамический) 84 мм
Температура хранения -40 ℃ - +70 ℃
Рабочая температура -10 ℃ - +70 ℃
Масса нетто 345 кг / км

Информация для заказа:
Высоковольтный кабель L3 Locaflex возможно заказать длиной кратной 1 метр, доступен заказ высоковольтных кабельных сборок на основе кабеля L3 и совместимых высоковольтных розеток.

Для получения более подробной информации о размещении заказа обращайтесь к специалистам нашей компании.
