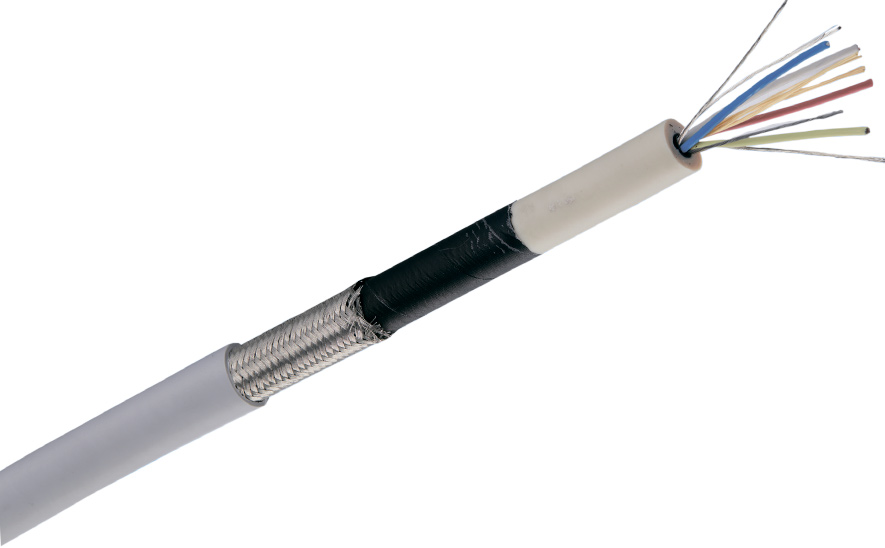

Высоковольтные кабели для рентгеновских аппаратов, WBX 75 кВ тип A5
Назначение и характеристики высоковольтного кабеля A5:
Wire & WBX - Varex Imaging - Claymount
✓ Медицинское рентгеновское оборудование, компьютерная томография и ангиография.
✓ Промышленное рентгеновское, научное рентгеновское, электронно-лучевое оборудование.
✓ Высоковольтное испытательное и измерительное оборудование.
• Плотность оплетки экрана кабеля 95%
• Соответствие требованиям RoHS / Reach
Таблица характеристик кабеля A5:
| Номинальное напряжение | 75 кВ пост. |
| Испытание изоляции под высоким напряжением | 120 кВ пост. / 10 мин. |
| Номинальное напряжение (изоляция проводника) | 2 кВ перемен. |
| Максимальный ток в проводнике | 15 А |
| Число проводников / жил | 5 |
| Сечение проводника в изоляции | Красный, жёлтый, белый 1.5 мм ^ 2 |
| Сечение проводника в изоляции | Синий 0.5 мм ^ 2 |
| Сечение проводника без изоляции | 0.5 мм ^ 2 * 4 |
| Номинальный наружный диаметр | 19.0 ± 0.5 мм |
| Сопротивление центральный проводник - оплтка при 20 ℃ | 1 x 10 ^ 12 Ом x м |
| Сопротивление проводника при 20 ℃ DC | 11.9 мОм / м |
| Сопротивление проводника при 20 ℃ DC(без изоляции) | 37.1 мОм / м |
| Емкость между экраном и проводником | 150 ± 15 пФ/м |
| Минимальный радиус изгиба (статический) | 42.5 мм |
| Минимальный радиус изгиба (динамический) | 95 мм |
| Температура хранения | -40 ℃ - +70 ℃ |
| Рабочая температура | -10 ℃ - +70 ℃ |
| Масса нетто | 434 кг / км |
Информация для заказа:
Высоковольтный кабель A5 возможно заказать длиной кратной 1 метр, доступен заказ высоковольтных кабельных сборок на основе кабеля A5 и совместимых высоковольтных розеток.
Для получения более подробной информации о размещении заказа обращайтесь к специалистам нашей компании.
