- Модели:
- TH2852-050 | 1 МГц – 500 МГц
- TH2852-100 | 1 МГц – 1 ГГц
- TH2852-200 | 1 МГц – 2 ГГц
- TH2852-350 | 1 МГц – 3.5 ГГц
- TH2852-500 | 1 МГц – 5 ГГц
- Базовая точность: ±0.3% (типичное значение)
- Тестовый сигнал (AC), напряжение: -41 дБм – +1 дБм
- Тестовый сигнал (AC), ток: 80 мкА – 10.04 мА (RMS)
- Скорость измерений: 0.4 мс (быстрый режим)
- Напряжение смещения DC: 0 В – ±40 В
- Ток смещения DC: 0 мА – ±100 мА
- Диапазон измерения импеданса: 100 мОм – 60 кОм
- Построение диаграмы Смита
- Дисплей: 10.1-дюймовый ёмкостный сенсорный, 1280×800
- Интерфейсы: RS232C, USB HOST, USB DEVICE, LAN, GPIB, HANDLER, VGA, HDMI
- Время прогрева: 30 мин

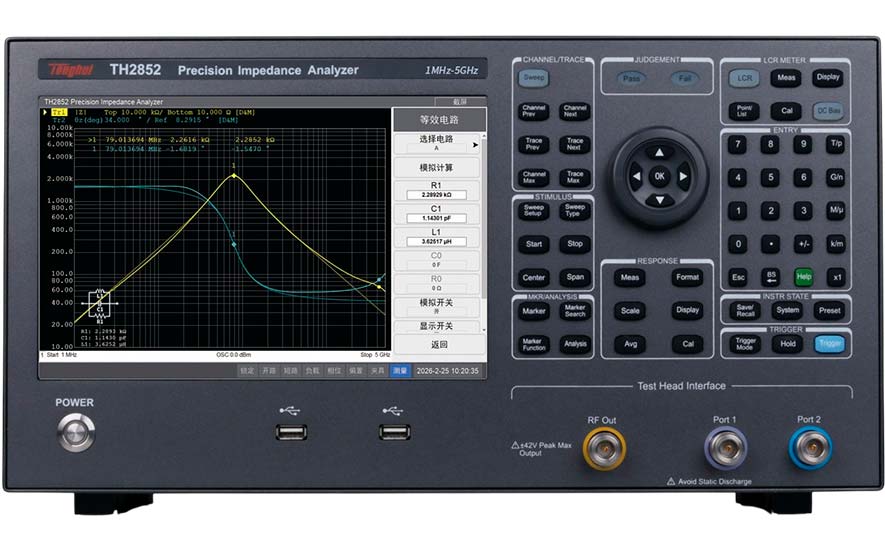

Анализатор импеданса LCR TH2852 от 1 МГц до 5 ГГц
Серия TH2852 — прецизионные анализаторы импеданса, включает в себя пять моделей TH2852-050 / TH2852-100 / TH2852-200 / TH2852-350 / TH2852-500 (от 1 МГц до 5 ГГц).
Анализатор импеданса – это высокоточный лабораторный прибор, который измеряет комплексное электрическое сопротивление в зависимости от частоты, включает в себя фазочувствительное измерение тока и напряжения, подаваемых на тестируемое устройство, в то время как частота измерения изменяется в ходе измерения. Ключевыми характеристиками анализатора импеданса являются диапазон частот, диапазон полного сопротивления, точность измерений как полного комплексного сопротивления, так и его отдельных производных. Дополнительные характеристики включают в себя возможность применения смещения напряжения и тока во время измерения, скорость измерения.
Радиочастотные анализаторы импеданса серии TH2852 построены на принципе радиочастотного метода I-V и обеспечивают высокую точность и стабильность на частотах до 5 ГГц. Прибор работает под управлением операционной системы Windows 10, реализует полностью компьютеризированный интерфейс и оснащён 10.1-дюймовым ёмкостным сенсорным экраном с разрешением 1280×800. Серия преодолевает частотный барьер в 3 ГГц, имеет встроенную диаграмму Смита для отладки радиочастотного согласования импеданса без применения анализатора цепей.
Конфигурация с выносной тестовой головкой и автоматическим измерением электрической длины позволяет выполнять высокоточные измерения импеданса пластин и печатных плат на частотах до 5 ГГц.
Применение и функционал
✓ Пассивные компоненты: Оценка параметров импеданса и анализ производительности конденсаторов, катушек индуктивности, индуктивностей на печатных платах, магнитных сердечников, резисторов, катушек беспроводной зарядки, катушек индуктивности NFC / RFID, звуковых катушек, слуховых аппаратов, катушек электродвигателей, кварцевых резонаторов, пьезоэлектрических устройств, трансформаторов, чип-компонентов.
✓ Полупроводниковые компоненты: Анализ паразитных параметров ИС драйверов светодиодов; снятие C-V DC характеристик варикапов; анализ паразитных параметров транзисторов и интегральных схем.
✓ Прочие компоненты: Оценка импеданса печатных плат, реле, переключателей, кабелей, аккумуляторов.
✓ Исследование материалов:
— Диэлектрические материалы: Оценка диэлектрической проницаемости и тангенса угла потерь пластика, керамики, печатных плат и других материалов.
— Магнитные материалы: Оценка магнитной проницаемости и тангенса угла потерь ферритов, аморфных сплавов и других магнитных материалов.
— Полупроводниковые материалы: Измерение диэлектрической проницаемости, проводимости и C-V характеристик.
— Жидкокристаллические материалы: Измерение диэлектрической проницаемости, упругих постоянных и C-V характеристик жидкокристаллических ячеек.
• Диапазон частот: 1 МГц – 5 ГГц.
• Базовая точность: ±0.3% (типичное значение).
• Высокая скорость измерений: до 0.4 мс.
• Принцип измерения: радиочастотный метод I-V с сохранением высокой точности на частотах ГГц.
• Тестовый сигнал (AC): напряжение -41 дБм – +1 дБм, ток 80 мкА – 10.04 мА (RMS).
• Встроенное смещение (DC): напряжение 0 В – ±40 В, ток 0 мА – ±100 мА.
• Диапазон измерения импеданса: 100 мОм – 60 кОм.
• Измеряемые параметры (AC): |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, импедансный круг, круг проводимости, диаграмма Смита.
• Измеряемые параметры (DC): VDC, IDC, RDC.
• Режимы измерения: одноточечный, списочная развёртка (до 1601 точки), графическая развёртка, анализ эквивалентных схем (опция), автоматическая сортировка.
• 4-канальная графическая развёртка (до 4 кривых на канал, 14 вариантов разделения экрана).
• Функции анализа: анализ эквивалентных схем (опция), пьезоэлектрический анализ, сравнение траекторий кривых, диэлектрическая проницаемость (опция), магнитная проницаемость (опция).
• Встроенная диаграмма Смита для отладки радиочастотного согласования импеданса без анализатора цепей.
• Выносная тестовая головка + автоматическое измерение и калибровка электрической длины.
• Сортировка: 10 бинов (режим LCR); индивидуальная сортировка кривых в режиме сканирования; сегментная развёртка по частоте с сортировкой.
• Операционная система: Windows
• Интерфейсы: RS232C, USB HOST, USB DEVICE, LAN, GPIB, HANDLER, VGA, HDMI.
• Совместимость: поддержка набора команд SCPI.
