- Модели:
- TH2851-015 | 10 Гц - 15 МГц
- TH2851-030 | 10 Гц - 30 МГц
- TH2851-050 | 10 Гц - 50 МГц
- TH2851-080 | 10 Гц - 80 МГц
- TH2851-130 | 10 Гц - 130 МГц
- Высокая точность 0.08%
- Тестовый сигнал (AC): напряжение 5 мВ - 2 В (RMS)
- Высокая скорость измерений: 2.5 мс
- Напряжение смещения DC: 0 В - ±40 В
- Ток смещения DC: 0 мА - ±100 мА
- Интерфейсы: RS232, USB, LAN, GPIB, VGA, HDMI, Handler

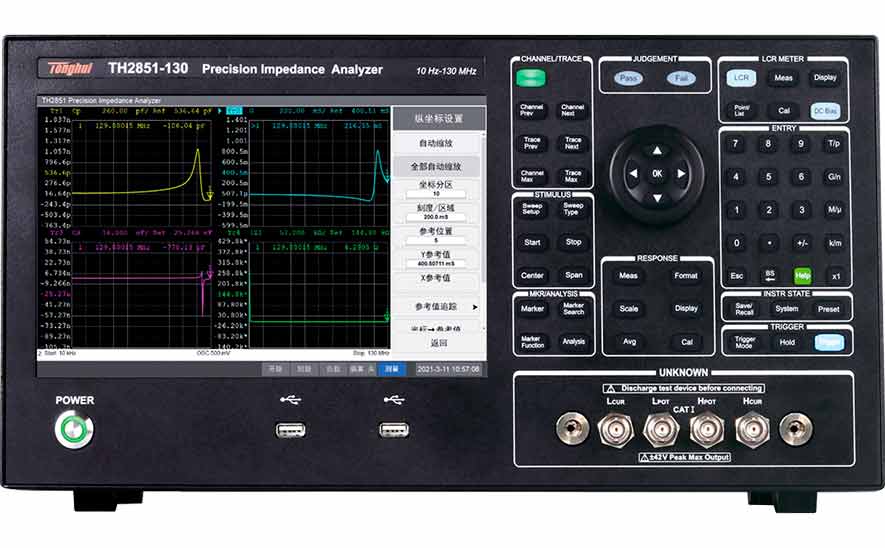

Анализатор импеданса LCR TH2851 от 10 Гц до 130 МГц
Серия TH2851 — прецизионные анализаторы импеданса, включает в себя пять моделей TH2851-015 / TH2851-030 / TH2851-050 / TH2851-080 / TH2851-130 (от 10 Гц до 130 МГц).
Прецизионные анализаторы импеданса серии TH2851 построены на принципе автоматического балансного моста и обеспечивают высокую точность и стабильность. Прибор работает под управлением операционной системы Windows 10, реализует полностью компьютеризированный интерфейс и оснащен 10.1-дюймовым ёмкостным сенсорным экраном с разрешением 1280×800. Серия преодолевает частотный барьер в 120 МГц, и предлагает расширенные функции анализа, включая анализ эквивалентных схем и кварцевых резонаторов.
Прецизионные анализаторы импеданса серии TH2851 являются доступной заменой анализаторов импеданса Keysight E4990A.
Применение и функционал
✓ Пассивные компоненты: Оценка импеданса и анализ производительности конденсаторов, катушек индуктивности, магнитных сердечников, резисторов, пьезоэлектрических устройств, трансформаторов, чип-компонентов (SMD) и сетевых элементов
✓ Полупроводниковые компоненты: Анализ паразитных параметров ИС, снятие C-V (вольт-фарадных) характеристик варикапов, анализ паразитных параметров транзисторов
✓ Прочие компоненты: Оценка импеданса печатных плат, реле, переключателей, кабелей, аккумуляторов
✓ Исследование материалов:
- Диэлектрические свойства: Измерение диэлектрической проницаемости и тангенса угла потерь пластика, керамики и твердых материалов.
- Магнитные свойства: Оценка комплексной магнитной проницаемости ферритов, аморфных сплавов и других магнитных материалов.
- Полупроводниковые и жидкокристаллические свойства: Измерение диэлектрической проницаемости, проводимости, упругих постоянных и C-V характеристик.
• Диапазон частот: 10 Гц - 130 МГц.
• Высокая точность 0.08%.
• Высокая скорость измерений: 2.5 мс.
• Конфигурация портов: 4-контактная пара
• Тестовый сигнал (AC): напряжение 5 мВ - 2 В (RMS), ток 0 мА - ±100 мА
• Встроенное смещение (DC): напряжение: 0 В - ±40 В, Ток: 0 мА - ±100 мА
• Измеряемые параметры: AC: Cp/Cs, Lp/Ls, Rp/Rs, комплексные Z/|Z|, Y/|Y|, R, X, G, B, θ, D, Q, VAC, IAC
• Измеряемые параметры: DC: VDC, IDC, DCR
• Диапазон измерения импеданса: 25 мОм - 40 МОм
• Операционная система: Windows
• Интерфейсы: RS232, USB, LAN, GPIB, VGA, HDMI, Handler
• Экран и разрешение: 10.1-дюймовый емкостной сенсорный экран, разрешение 1280×800.
• Совместимость: поддержка набора команд SCPI, совместимость с KEYSIGHT E4990A, E4980A, E4980AL, HP4284A.
