- Модели:
- TH2840A | 20 Гц – 500 кГц
- TH2840B | 20 Гц – 2 МГц
- Базовая точность: 0.05%;
- Количество отображаемых параметров: 4 одновременно
- Уровень AC-сигнала: 5 мВ – 20 В (скз), 50 мкА – 100 мА (скз)
- Встроенное DC-смещение: 0 – ±40 В, 0 – ±100 мА
- Встроенный источник тока смещения: 0 – 2 А
- Тестирование DCR: 100 мВ – 20 В
- Дисплей: 10.1", емкостной, 1280×800
- Интерфейсы: RS232, USB, LAN, Handler

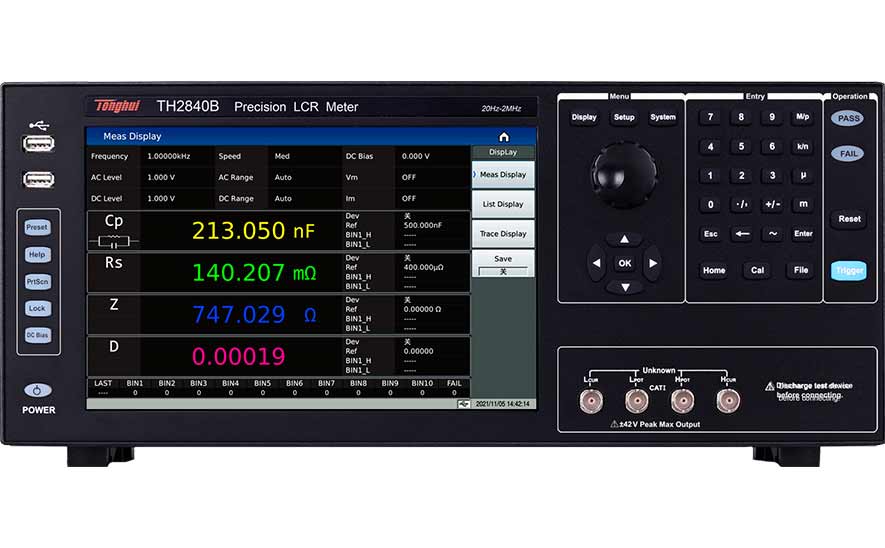

Измеритель импеданса LCR TH2840 от 20 Гц до 2 МГц
Серия TH2840 представляет собой прецизионные измерители импеданса (LCR-метры) нового поколения. Приборы предназначены для оценки параметров и анализа производительности широкого спектра компонентов и материалов. Модели TH2840A (20 Гц – 500 кГц) и TH2840B (20 Гц – 2 МГц) обеспечивают высокую точность измерений 0.05% в диапазоне до 2 МГц. Оборудование применяется для тестирования пассивных компонентов (конденсаторы, индуктивности, резисторы, трансформаторы), полупроводниковых приборов (LED-драйверы, варикапы, транзисторы), диэлектрических и магнитных материалов, жидкокристаллических структур, печатных плат, реле, кабелей и различных сенсоров.
Благодаря двухпроцессорной архитектуре и операционной системе на базе Linux приборы обеспечивают высокое быстродействие и удобство управления через 10.1-дюймовый емкостной сенсорный дисплей.
Применение и функционал
✓ Пассивные компоненты: конденсаторы, индуктивности, резисторы, трансформаторы, пьезоэлементы;
✓ Полупроводниковые компоненты: анализ паразитных параметров ИС, C-V характеристики варикапов, тестирование LED-драйверов;
✓ Диэлектрические материалы: оценка диэлектрической проницаемости и тангенса угла потерь керамик и пластиков;
✓ Магнитные материалы: измерение магнитной проницаемости и потерь ферритов и аморфных сплавов;
✓ Полупроводниковые материалы и жидкокристаллические структуры: определение проводимости, диэлектрической проницаемости и упругих постоянных;
✓ Прочие элементы: печатные платы, реле, кабели, аккумуляторы, датчики.
• Высокая точность и скорость: базовая погрешность составляет 0.05%, а максимальная скорость измерений достигает 1800 изм./с (0.56 мс на точку) благодаря раздельной обработке данных и отображения двумя процессорами;
• Расширенные возможности смещения: встроенные источники DC-смещения до ±40 В / ±100 мА и отдельный источник тока до 2 А. Поддерживается управление внешними источниками тока TH1778 (до 120 А);
• Мощный тестовый сигнал: уровень AC-сигнала до 20 В / 100 мА позволяет проводить корректные измерения нелинейных компонентов и C-V характеристик в широком диапазоне;
• Информативный интерфейс: экран 1280×800 px отображает одновременно четыре измерительных параметра, настройки сортировки и статусы без необходимости переключения страниц;
• Гибкий анализ: доступны точечные измерения, списочное сканирование (201 точка с индивидуальными настройками каждого шага) и графическое сканирование (до 801 точки, 4 трассы, деление экрана);
• Упрощенная автоматизация: визуальная конфигурация интерфейса Handler, полная совместимость с командами SCPI и MODBUS, интеллектуальное обновление прошивки через USB или LAN.
