- Модели:
- TH2839 | 20 Гц - 10 MГц
- TH2839A | 20 Гц - 5 МГц
- Базовая точность: 0.05%
- Тестовый сигнал (AC), напряжение: 5 мВ – 2 В (RMS) [≤1 МГц]; 5 мВ – 1 В (RMS) [более 1 МГц]
- Тестовый сигнал (AC), ток: 50 мкА – 20 мА (RMS)
- Скорость измерений: 5.6 мс (быстрый режим)
- Напряжение смещения DC: 0 В – ±40 В
- Ток смещения DC: 0 мА – ±100 мА
- Независимый источник напряжения: -10 В – +10 В
- Диапазон измерения импеданса: 0.001 мОм – 99.9999 МОм
- Количество измерительных диапазонов: 15
- Дисплей: 7-дюймовый TFT LCD, 800×480
- Интерфейсы: RS232C, USB, LAN, GPIB (опция), HANDLER

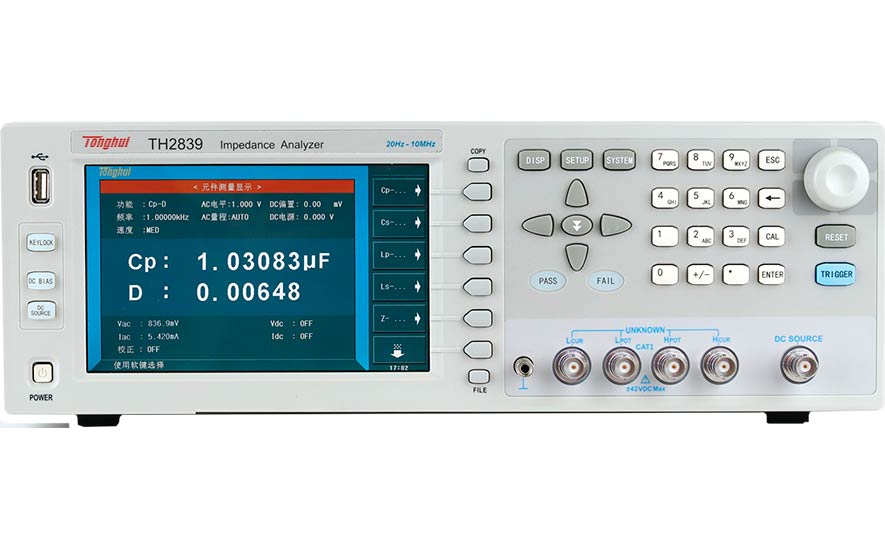

Анализатор импеданса LCR TH2839 от 20 Гц до 10 МГц
Серия TH2839 — прецизионные анализаторы импеданса, включает в себя две модели TH2839 / TH2839A (от 20 Гц до 10 МГц).
Анализатор импеданса – это высокоточный лабораторный прибор, который измеряет комплексное электрическое сопротивление в зависимости от частоты и включает в себя фазочувствительное измерение тока и напряжения, подаваемых на тестируемое устройство, в то время как частота измерения изменяется в ходе измерения. Ключевыми характеристиками анализатора импеданса являются диапазон частот, диапазон полного сопротивления, точность измерений как полного комплексного сопротивления, так и его отдельных производных. Дополнительные характеристики включают в себя возможность применения смещения напряжения и тока во время измерения, а также скорость измерения.
Прецизионные анализаторы импеданса серии TH2839 построены на принципе широкополосного автобалансируемого моста с автоматической подстройкой нуля, что обеспечивает высокую точность и стабильность в широком частотном диапазоне. Прибор оснащён 7-дюймовым TFT LCD экраном с разрешением 800×480 и поддерживает математические функции, автоматическое определение полярности варикапов, а также расширенные возможности списочного и графического сканирования для комплексной оценки компонентов и материалов. Серия позволяет выполнять тестирование в соответствии со стандартами IEC и MIL.
Применение и функционал
✓ Пассивные компоненты: Оценка импеданса и анализ производительности конденсаторов, катушек индуктивности, магнитных сердечников, резисторов, пьезоэлектрических устройств, трансформаторов, чип-компонентов (SMD) и сетевых элементов.
✓ Полупроводниковые компоненты: Анализ паразитных параметров ИС драйверов светодиодов, снятие C–V (вольт-фарадных) характеристик варикапов, анализ паразитных параметров транзисторов и интегральных схем.
✓ Диэлектрики
✓ Прочие компоненты: Оценка импеданса печатных плат, реле, переключателей, кабелей, аккумуляторов.
✓ Исследование материалов:
— Диэлектрические свойства: измерение диэлектрической проницаемости и тангенса угла потерь пластика, керамики и других твёрдых материалов.
— Магнитные свойства: оценка комплексной магнитной проницаемости ферритов, аморфных сплавов и других магнитных материалов.
— Полупроводниковые свойства: измерение диэлектрической проницаемости, проводимости и C–V характеристик полупроводниковых материалов.
— Жидкокристаллические свойства: измерение диэлектрической проницаемости, упругих постоянных и C–V характеристик жидкокристаллических ячеек.
✓ Пьезоэлектрические материалы и устройства: Пьезокерамические фильтры, пьезокерамические ловушки, пьезокерамические дискриминаторы, пьезокерамические трансформаторы, мощные ультразвуковые генераторы, преобразователи (вибраторы), устройства на поверхностных акустических волнах, электромеханические устройства. Измеряемые параметры: статическая ёмкость, потери, резонансная частота, антирезонансная частота, коэффициент механической связи, добротность и др.
• Диапазон частот: 20 Гц – 10 МГц.
• Высокая точность: 0.05%.
• Конфигурация портов: четырёхконтактная пара.
• Тестовый сигнал (AC): напряжение до 2 В (RMS), ток до 20 мА (RMS).
• Встроенное смещение (DC): напряжение до ±40 В, ток до ±100 мА.
• Управление внешним смещением: контроль до 6 источников тока TH1778 (до 120 А).
• Независимый источник напряжения: -10 В – +10 В.
• Измеряемые параметры (AC/DC): Cp/Cs, Lp/Ls, Rp/Rs, R, X, Z, Y, G, B, θ, D, Q, Vdc, Idc, Rdc.
• Три режима измерения: одноточечный, списочная развёртка (до 201 точки), графическая развёртка (до 801 точки).
• Математические функции и автоматическое определение полярности варикапов.
• 10-бинная сортировка со звуковой и световой индикацией PASS/FAIL.
• Интерфейсы: RS232C, USB, LAN, GPIB (опция), HANDLER.
• Совместимость: поддержка набора команд SCPI, совместимость с международными брендами измерительного оборудования.
• Экран: 7-дюймовый TFT LCD, разрешение 800×480.
• Память: 40 групп встроенных настроек, расширение до 500 групп через USB.
