- Модели:
- TH2838A | 20 Гц – 1 МГц
- TH2838 | 20 Гц – 2 МГц
- TH2838H | 20 Гц – 2 МГц
- Базовая точность: 0.05%;
- Уровень AC-сигнала (TH2838 / TH2838H): 5 мВ – 20 В (скз), 50 мкА – 100 мА (скз)
- Уровень AC-сигнала (TH2838A): 5 мВ – 2 В (скз), 50 мкА – 20 мА (скз)
- Встроенное DC-смещение (TH2838/TH2838H): 0 – ±40 В, 0 – ±100 мА
- Встроенное DC-смещение (TH2838A): 0 – ±10 В, 0 – ±100 мА
- Дисплей: 7", TFT LCD, 800×480
- Интерфейсы: RS232, USB, LAN, Handler; GPIB (опция)

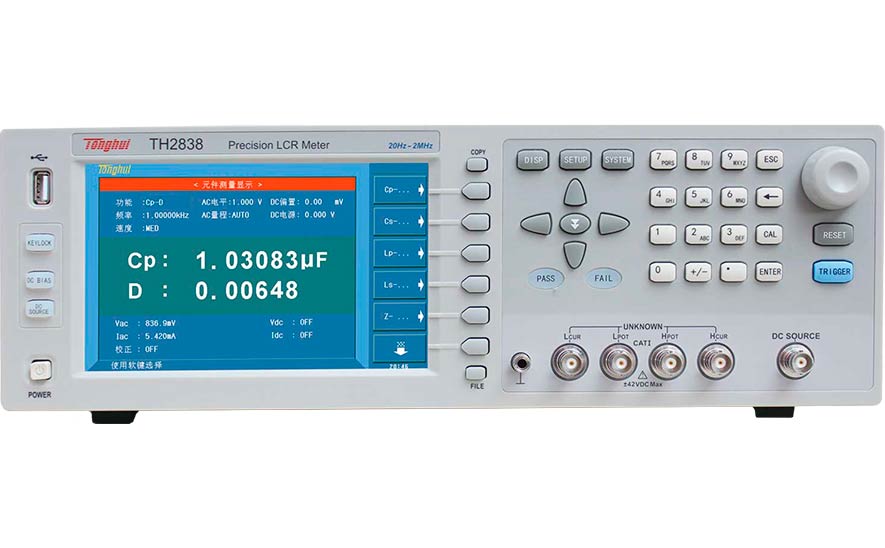

Измеритель импеданса LCR TH2838 от 20 Гц до 2 МГц
Серия TH2838 представляет собой прецизионные измерители импеданса (LCR-метры) нового поколения, разработанные на базе технологии автоматического балансировочного моста. Приборы предназначены для высокоточной оценки параметров и анализа производительности широкого спектра электронных компонентов и материалов. Модели серии TH2838A (20 Гц – 1 МГц), TH2838 и TH2838H (20 Гц – 2 МГц) обеспечивают базовую точность измерений 0.05% и позволяют работать в диапазоне импедансов до 1 ГОм.
Измерители импеданса применяются для тестирования пассивных компонентов (конденсаторы, индуктивности, резисторы, трансформаторы, пьезоэлементы), полупроводниковых приборов (LED-драйверы, варикапы, транзисторы), диэлектрических и магнитных материалов, жидкокристаллических структур, печатных плат, реле, кабелей и различных сенсоров. Конфигурация тестовых портов по схеме четырёхконтактной пары эффективно устраняет влияние электромагнитной связи тестовых кабелей, расширяя нижний предел измерения низких импедансов в десять раз по сравнению с обычными пятиконтактными конфигурациями.
Применение и функционал
✓ Пассивные компоненты: конденсаторы, индуктивности, магнитные сердечники, резисторы, пьезоэлементы, трансформаторы, чип-компоненты;
✓ Полупроводниковые компоненты: анализ паразитных параметров ИС и транзисторов, C-V характеристики варикапов, тестирование LED-драйверов;
✓ Диэлектрические материалы: оценка диэлектрической проницаемости и тангенса угла потерь керамик, пластиков и других материалов;
✓ Магнитные материалы: измерение магнитной проницаемости и потерь ферритов, аморфных сплавов и других магнитных материалов;
✓ Полупроводниковые материалы и жидкокристаллические структуры: определение проводимости, диэлектрической проницаемости, упругих постоянных и C-V характеристик;
✓ Прочие элементы: печатные платы, реле, кабели, аккумуляторы, датчики.
• Высокая точность и стабильность: базовая погрешность составляет 0.05%, доступно до 15 измерительных диапазонов для обеспечения высокой согласованности результатов;
• Высокая скорость измерений: минимальное время теста достигает 5.6 мс на точку в режиме FAST, что обеспечивает высокую производительность при массовом тестировании;
• Мощный тестовый сигнал: уровень AC-сигнала до 20 В / 100 мА (для моделей TH2838 / TH2838H) и встроенное DC-смещение до ±40 В / ±100 мА позволяют проводить корректные измерения нелинейных компонентов и C-V характеристик;
• Расширенные возможности смещения: поддерживается управление внешними источниками тока TH1778 / TH1778S (до 6 устройств, суммарный ток до 120 А);
• Информативный дисплей: цветной TFT-экран диагональю 7 дюймов с разрешением 800×480 px отображает результаты измерений, графики и настройки;
• Гибкий анализ: доступны точечные измерения, списочное сканирование (до 201 точки с индивидуальными настройками каждого шага) и графическое сканирование (до 801 точки);
• Математические функции и анализ эквивалентных схем: встроенные математические операции, автоматический подбор модели эквивалентной схемы и функция автоматической полярности для варикапов;
• Упрощенная автоматизация: полная совместимость с командами SCPI и MODBUS, интерфейсы RS232, USB, LAN, Handler, опциональный GPIB; возможность сохранения до 40 групп настроек во внутренней памяти и до 500 групп на USB-накопителе.
