- Модели:
- TH2836 | 4 Гц – 8.5 МГц
- Базовая точность: 0.05% (1 кГц, 1 МГц); 0.1% (2 МГц); 0.5% (5 МГц); 1.0% (8.5 МГц)
- Уровень AC-сигнала (напряжение): 5 мВ – 2 В (скз) [4 Гц – 1 МГц]; 5 мВ – 1 В (скз) [1 МГц – 8.5 МГц]
- Уровень AC-сигнала (ток): 50 мкА – 20 мА (скз) [4 Гц – 2 МГц]; 50 мкА – 10 мА (скз) [2 МГц – 8.5 МГц]
- Встроенное DC-смещение: 0 – ±10 В, 0 – ±100 мА
- Внешнее DC-смещение: управление до 6 источниками TH1778 (до 120 А)
- Дисплей: 7", TFT LCD, 800×480
- Скорость измерений: FAST 5.6 мс, MED 120 мс, SLOW 230 мс
- Тестовые порты: четырехконтактная пара (4T)
- Интерфейсы: RS232C, USB Host/Device, Handler; GPIB, LAN (опции)

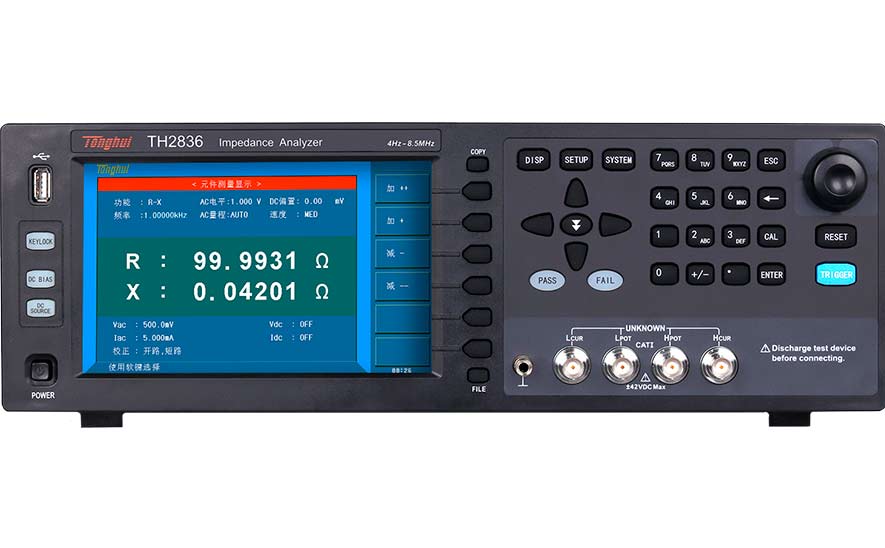

Измеритель импеданса LCR TH2836 от 4 Гц до 8.5 МГц
Модель TH2836 представляет собой высокочастотный измеритель импеданса (LCR-метр), разработанный на базе передовой технологии автоматического балансировочного моста. Прибор обеспечивает базовую точность измерений 0.05% в расширенном частотном диапазоне от 4 Гц до 8.5 МГц. Конфигурация тестовых портов по схеме четырёхконтактной пары эффективно устраняет влияние электромагнитной связи тестовых кабелей, расширяя нижний предел измерения низких импедансов в десять раз по сравнению с обычными пятиконтактными конфигурациями.
Измеритель импеданса оснащён 7-дюймовым TFT-дисплеем с разрешением 800×480, поддерживает тестовые условия: до 2 В AC-сигнала и до 10 В встроенного DC-смещения. TH2836 применяется для всесторонней оценки параметров пассивных и полупроводниковых компонентов, диэлектрических и магнитных материалов, печатных плат и различных сенсоров.
Применение и функционал
✓ Пассивные компоненты: конденсаторы, индуктивности, магнитные сердечники, резисторы, пьезоэлементы, трансформаторы, чип-компоненты и сетевые элементы;
✓ Полупроводниковые компоненты: анализ паразитных параметров ИС и транзисторов, C-V DC характеристики варикапов, тестирование LED-драйверов;
✓ Диэлектрические материалы: оценка диэлектрической проницаемости и тангенса угла потерь керамик, пластиков и других материалов;
✓ Магнитные материалы: измерение магнитной проницаемости и потерь ферритов, аморфных сплавов и других магнитных материалов;
✓ Полупроводниковые материалы и жидкокристаллические структуры: определение проводимости, диэлектрической проницаемости, упругих постоянных и C-V характеристик;
✓ Прочие элементы: печатные платы, реле, переключатели, кабели, аккумуляторы и различные датчики.
• Высокая точность и стабильность: базовая погрешность составляет 0.05% на частотах 1 кГц и 1 МГц, технология автоматического балансировочного моста гарантирует высокую точность в широком частотном диапазоне;
• Высокая скорость измерений: минимальное время теста достигает 5.6 мс в режиме FAST, что обеспечивает высокую производительность при массовом тестировании;
• Расширенные возможности смещения: встроенные источники DC-смещения до ±10 В / ±100 мА и поддержка управления внешними источниками тока серии TH1778 (до 6 устройств, суммарный ток до 120 А);
• Информативный дисплей: цветной TFT-экран диагональю 7 дюймов с разрешением 800×480 отображает настройки и результаты измерений;
• Гибкий анализ: доступно 10-точечное многопараметрическое списочное сканирование по частоте, уровню сигнала или смещению; поддержка математических операций и функции автоматической полярности для варикапов;
• Интеллектуальная сортировка: 10-бинный компаратор с настройкой пределов, звуковой и световой индикацией результатов;
• Удобство работы: функции быстрого скриншота и записи данных, встроенная память на 40 профилей и поддержка USB-накопителей для хранения до 500 профилей, изображений и CSV-файлов;
• Упрощенная автоматизация: полная совместимость с командами SCPI и MODBUS, интерфейсы RS232C, USB, Handler, опциональные GPIB и LAN.
