- Модели:
- TH2826 | 20 Гц – 5 МГц
- TH2826A | 20 Гц – 2 МГц
- Базовая точность: 0.1%
- Стандарты: соответствие LXI
- Шаг частоты: 10 мГц
- Уровень AC-сигнала: 10 мВ – 5 В (скз), шаг 1 мВ
- Выходное сопротивление источника: 10 Ом, 30 Ом, 50 Ом, 100 Ом
- Встроенное DC-смещение: 0 В – ±5 В / 0 мА – ±100 мА
- Внешнее DC-смещение: до 40 А
- Дисплей: 320×240 точечный графический LCD
- Скорость измерений: 5 мс (f более 30 кГц), 10 мс (f более 1 кГц), 40 мс (средняя), 200 мс (медленная)
- Измеряемые параметры: L, C, R, Z, D, Q, Y, G, X, B, θd, θr, RDC, Vm, Im
- Функции сканирования: списочное сканирование: 10 точек (частота, AC V/I, DC BIAS V/I), графическое сканирование: 51, 101, 201, 401, 801 точка
- Интерфейсы: RS232, USB, HANDLER, LAN; GPIB (опция)

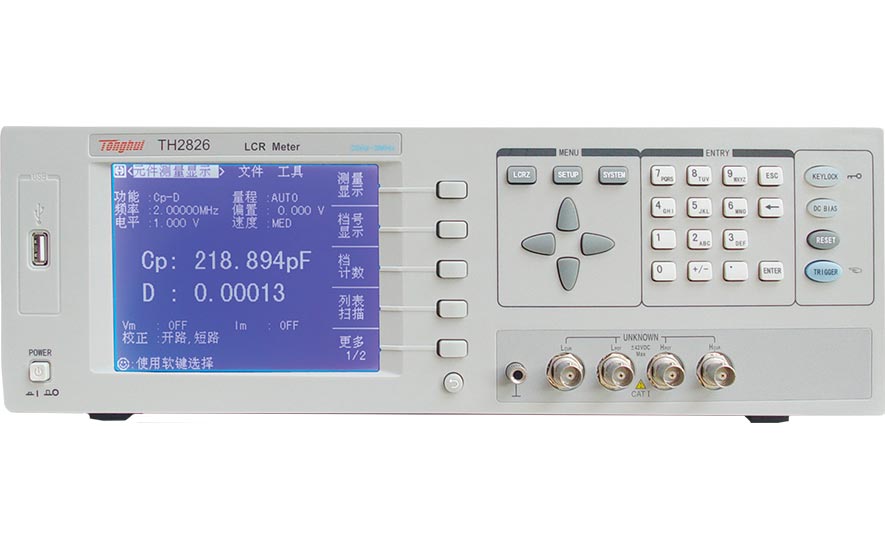

Измеритель импеданса LCR TH2826 от 20 Гц до 5 МГц
Серия TH2826 представляет собой многофункциональные измерители импеданса, соответствующие стандарту LXI и обеспечивающие тестирование компонентов на частотах до 5 МГц с шагом 10 мГц. Приборы оснащены большим графическим ЖК-дисплеем (320×240) и обладают базовой точностью 0.1%. Интегрированные функции графического сканирования и сканирования по спискам, а также широкий набор интерфейсов (включая LAN и USB) делают серию TH2826 оптимальным решением для лабораторных исследований и автоматизированных систем тестирования. Серия включает две модификации: TH2826 (20 Гц – 5 МГц) и TH2826A (20 Гц – 2 МГц).
Применение и функционал
✓ Пассивные компоненты: конденсаторы, индуктивности, магнитные сердечники, резисторы, пьезоэлементы, трансформаторы, чип-компоненты и сетевые элементы;
✓ Полупроводниковые компоненты: анализ паразитных параметров ИС драйверов LED; C-V DC характеристики варикапов; анализ паразитных параметров транзисторов и ИС;
✓ Прочие элементы: печатные платы, реле, переключатели, кабели, аккумуляторы;
✓ Диэлектрические материалы: оценка диэлектрической проницаемости и тангенса угла потерь пластика, керамики и других материалов;
✓ Магнитные материалы: оценка магнитной проницаемости и тангенса угла потерь ферритов, аморфных и других магнитных материалов;
✓ Полупроводниковые материалы: оценка диэлектрической проницаемости, проводимости и C-V характеристик;
✓ ЖК материалы: оценка диэлектрической проницаемости, упругих постоянных и C-V характеристик жидкокристаллических ячеек.
• Высокая точность и скорость: базовая погрешность составляет 0.1%, минимальное время измерения 5 мс (при f более 30 кГц);
• Графическое и списочное сканирование: 10-точечное многопараметрическое списочное сканирование и графический анализ трендов с выбором до 801 точки сканирования по частоте, напряжению, току или смещению;
• Интеллектуальная сортировка: 10-бинный компаратор со звуковой сигнализацией результатов PASS/FAIL;
• Гибкая настройка источника: 4 варианта выходного сопротивления (10, 30, 50, 100 Ом) и функция автоматической регулировки уровня (ALC);
• Расширенные возможности DC-смещения: встроенный источник (до ±5 В / ±100 мА) и поддержка внешнего источника тока до 40 А;
• Математические функции и память: усреднение (1-255 раз), сохранение данных и скриншотов, 20 групп внутренних настроек с возможностью расширения через USB;
• Интерфейсы: стандартные RS232, USB, LAN, HANDLER; опциональный GPIB для полной интеграции в стойки и производственные линии.
