- Модели:
- TH2822A | 100 Гц – 100 кГц (5 точек), 0.25%, 0.6 В (скз)
- TH2822C | 100 Гц – 100 кГц (5 точек), 0.25%, 0.3 В / 0.6 В / 1 В (скз)
- TH2822D | 100 Гц – 10 кГц (4 точки), 0.1%, 0.3 В / 0.6 В / 1 В (скз), с DCR
- TH2822E | 100 Гц – 10 кГц (4 точки), 0.1%, 0.3 В / 0.6 В / 1 В (скз), с DCR
- TH2822M (пинцет) | 100 Гц, 125 Гц, 1 кГц, 10 кГц, 0.5%, 0.5 В (скз), с DCR
- Базовая точность: 0.1% (D, E), 0.25% (A, C), 0.5% (M)
- Выходное сопротивление источника: 100 Ом (A, C, D, E); 100 Ом, 1 кОм, 10 кОм (M)
- Дисплей: LCD с подсветкой (A, C, D, E); LCD (M)
- Скорость измерений: LCR: FAST 250 мс, SLOW 667 мс; DCR: 333 мс (A, C, D, E); 2 изм/с (M)
- Измеряемые параметры:
Основные: L, C, R, |Z| (A, C); L, C, R, |Z|, DCR (D, E); L, C, R, Z, DCR, OS (M)
Дополнительные: D, Q, R, θ, ESR (A, C, D, E); D, Q, θ (M) - Эквивалентная схема: последовательная, параллельная
- Сортировка: 1%, 5%, 10%, 20%
- Интерфейс: Mini-USB (виртуальный COM-порт, SCPI)

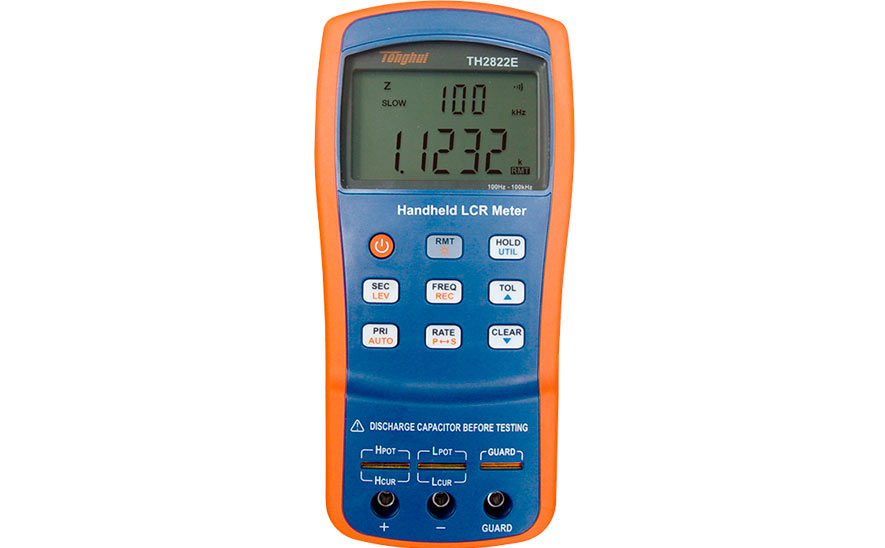

Измеритель импеданса LCR TH2822 от 100 Гц до 100 кГц
Серия TH2822 представляет собой линейку портативных и миниатюрных LCR-метров, включающую как классические ручные модели (TH2822A, TH2822C, TH2822D, TH2822E), так и компактный SMD-пинцет TH2822M. Приборы сочетают в себе компактность, автономность и высокую точность измерений (до 0.1% для старших модификаций). Все устройства оснащены LCD-дисплеями, поддерживают функции автоматического выбора параметров, измерения сопротивления постоянному току (DCR) и сортировки по допускам. Наличие интерфейса Mini-USB с поддержкой команд SCPI позволяет интегрировать TH2822 в автоматизированные системы сбора данных и использовать бесплатное ПО FastAccess для связи с ПК.
Применение и функционал
✓ Пассивные компоненты: конденсаторы, индуктивности, магнитные сердечники, резисторы, пьезоэлементы, трансформаторы, чип-компоненты;
✓ Прочие элементы: Прочие элементы: печатные платы, реле, переключатели, кабели, аккумуляторы; Миниатюрные SMD-компоненты: специализированное тестирование с помощью модели-пинцета TH2822M.
• Высокая точность и скорость: базовая погрешность составляет от 0.1% (TH2822D/E) до 0.5% (TH2822M), скорость измерений достигает 4 раз в секунду;
• Измерение DCR и прозвонка: модели TH2822D, TH2822E и TH2822M поддерживают измерение сопротивления постоянному току и функцию проверки целостности цепи;
• Интеллектуальные функции: автоматический выбор измеряемого параметра (Auto LCR), автоматическое переключение между 3- и 5-контактными клеммами (для ручных моделей), удержание данных (Data Hold), запись максимальных, минимальных и средних значений;
• Режим сравнения: 4-уровневая сортировка по допускам (1%, 5%, 10%, 20%) для быстрого контроля качества;
• Автономность и эргономика: питание от встроенных аккумуляторов или батарей, низкое энергопотребление; модель TH2822M отличается ультранизким энергопотреблением (около 12 мА) и зарядкой через Mini-USB;
• Интерфейсы: стандартный Mini-USB (виртуальный COM-порт) с поддержкой команд SCPI.
