- Модели:
- TH2817C+ | 50 Гц – 100 кГц (11 точек), тестирование балансных фильтров и трансформаторов
- TH2817B+ | 50 Гц – 100 кГц (11 точек)
- Базовая точность: 0.1%
- Разрешение показаний: 6 разрядов
- Тестовые частоты: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц (для TH2817C+ добавляется 16 кГц)
- Уровень AC-сигнала: 0.01 В – 1 В (скз)
- Выходное сопротивление источника: 10 Ом, 100 Ом (выбираемо)
- Дисплей: 4.3″, TFT LCD
- Скорость измерений: FAST 19 мс, MED 83 мс, SLOW 333 мс
- Измеряемые параметры (LCR): L, C, R, |Z|, D, Q, X, θd, θr, Vm, Im, Δ%
- Параметры трансформатора (TH2817C+): L-N, L-1/N, L-M, L-Rd, L-Lk, L-C
- Параметры баланса (TH2817C+): L, R, Z, DCR
- Интерфейсы: RS232C, USB, HANDLER; GPIB, RS485 (опции)

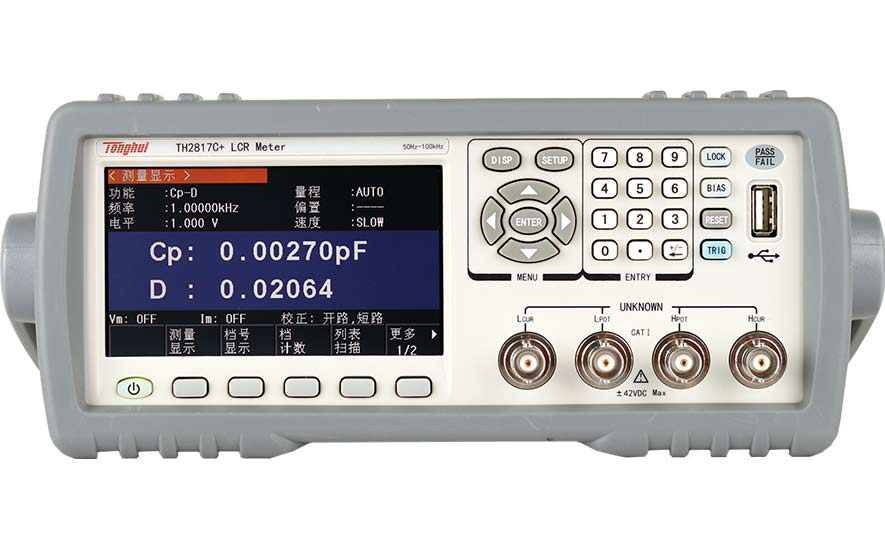

Измеритель импеданса LCR TH2817 от 50 Гц до 100 кГц
Серия TH2817 (модели TH2817C+ и TH2817B+) представляет собой измерители импеданса, сочетающие в себе широкие функциональные возможности, компактность и простоту эксплуатации. Приборы оснащены 4.3-дюймовым TFT LCD-дисплеем с поддержкой английского интерфейса, обеспечивают 6-разрядное разрешение показаний при базовой точности 0.1%. Модели отличаются набором специализированных функций: TH2817C+ - поддерживает тестирование балансных фильтров и параметров трансформаторов, а также соответствует стандартам SCPI и MODBUS. Интеграция в автоматизированные системы обеспечивается наличием интерфейсов HANDLER, USB и RS232C.
Применение и функционал
✓ Пассивные компоненты: конденсаторы, индуктивности, магнитные сердечники, резисторы, пьезоэлементы, трансформаторы, чип-компоненты и сетевые элементы;
✓ Прочие элементы: печатные платы, реле, переключатели, кабели, аккумуляторы и различные датчики;
✓ Балансные устройства (только для TH2817C+): синфазные фильтры, балансные конденсаторы, интегральные резистивные делители.
• Высокая точность и скорость: базовая погрешность составляет 0.1%, минимальное время измерения 19 мс (быстрый режим);
• Специализированные режимы (TH2817C+): оценка параметров одиночных трансформаторов (L-N, L-1/N, L-M, L-Rd, L-Lk, L-C) и тестирование балансных компонентов;
• Удобство калибровки: функции полного частотного и одночастотного обнуления (OPEN / SHORT / LOAD); функция диагностики пустой оснастки предотвращает ошибочные измерения при плохом контакте;
• Списочное сканирование: 10-точечное сканирование по частоте или уровню AC-сигнала с возможностью независимой сортировки на каждой точке;
• Интеллектуальная сортировка: 10-бинный компаратор (BIN1–BIN9, NG, AUX) со звуковой и световой индикацией результатов PASS/FAIL;
• Низкий уровень смещения: сверхнизкое смещение выходного сигнала источника (менее 100 мкВ) для корректного тестирования катушек индуктивности большой ёмкости и синфазных дросселей;
• Математические функции и память: прямое считывание, ΔABS, Δ%; сохранение до 40 групп настроек и данных (CSV) на внешний USB-накопитель;
• Интерфейсы: стандартные RS232C, USB HOST, USB DEVICE, HANDLER; опциональные GPIB и RS485. Поддержка протоколов SCPI и MODBUS (TH2817C+).
