- Модели:
- TH2816P | 50 Гц – 200 кГц (12000 точек), 0.02%, 7 разрядов
- TH2816A+ | 50 Гц – 200 кГц (12000 точек), 0.05%, 6 разрядов
- TH2816B+ | 50 Гц – 200 кГц (37 точек), 0.05%, 6 разрядов
- Базовая точность: 0.02% (TH2816P), 0.05% (TH2816A+, TH2816B+)
- Разрешение показаний: 7 разрядов (TH2816P), 6 разрядов (TH2816A+, TH2816B+)
- Уровень AC-сигнала: 10 мВ – 2 В (скз), шаг 10 мВ
- Выходное сопротивление источника: 30 Ом, 100 Ом (выбираемо)
- Дисплей: 240×64 точечный графический LCD
- Скорость измерений: FAST+ 16.7 мс, FAST 33 мс, MED 100 мс, SLOW 667 мс
- Измеряемые параметры: L, C, R, |Z|, D, Q, G, B, X, θd, θr, Vm, Im, Δ%
- Интерфейсы: HANDLER, RS232C, USB; GPIB (опция)

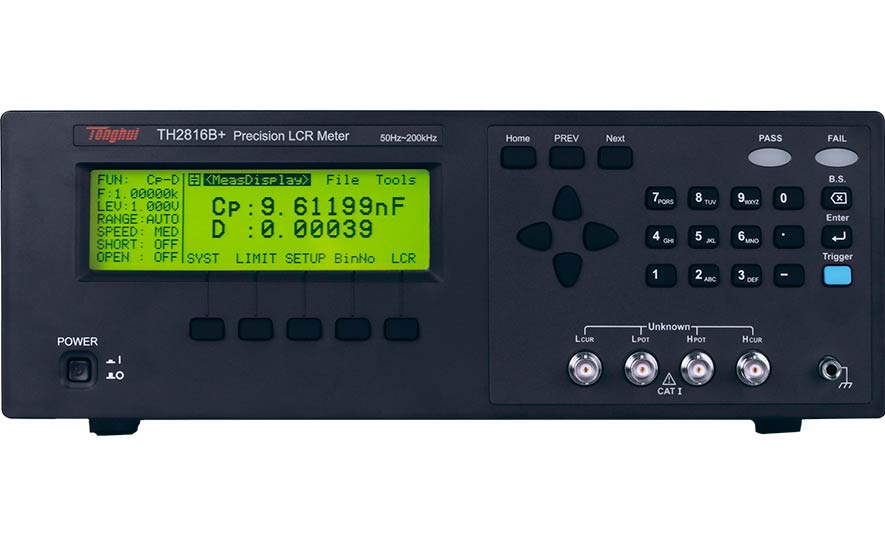

Измеритель импеданса LCR TH2816 от 50 Гц до 200 кГц
Серия TH2816 (модели TH2816P, TH2816A+ и TH2816B+) представляет собой прецизионные измерители импеданса, разработанные на основе обновленной аппаратной платформы с улучшенными показателями стабильности и точности. Приборы оснащены графическим LCD-дисплеем (240×64) и обеспечивают высокую скорость измерений (до 60 измерений в секунду в режиме Fast+). Модель TH2816P выделяется рекордной для данного класса базовой точностью 0.02% и 7-разрядным разрешением показаний, в то время как модели TH2816A+ и TH2816B+ предлагают точность 0.05% при 6-разрядном разрешении.
Линейка приборов имеет возможность обновления прошивки через USB и богатый набор интерфейсов, что делает данную серию идеальным решением как для лабораторных исследований, так и для интеграции в автоматизированные системы контроля качества.
Применение и функционал
✓ Пассивные компоненты: конденсаторы, индуктивности, магнитные сердечники, резисторы, пьезоэлементы, трансформаторы, чип-компоненты и сетевые элементы;
✓ Прочие элементы: печатные платы, реле, переключатели, кабели, аккумуляторы и различные датчики.
• Удобство обслуживания: возможность обновления прошивки и исправления ошибок напрямую через USB-накопитель без необходимости возврата прибора на завод;
• Интеллектуальная сортировка: 10-бинный компаратор (BIN1–BIN9, NG, AUX) для TH2816P/A+ и 4-бинный (BIN1–BIN3, NG, AUX) для TH2816B+ со счётчиком и индикацией PASS/FAIL;
• Гибкая настройка источника: выбираемое внутреннее сопротивление 30 Ом или 100 Ом;
• Математические функции и память: прямое считывание, ΔABS, Δ%; сохранение до 12 групп настроек во внутренней памяти;
• Гибкие интерфейсы: стандартные HANDLER, RS232C, USB HOST, USB DEVICE; опциональный GPIB для полной интеграции в стойки и производственные линии.
