- Модели:
- TH2811D | 100 Гц – 10 кГц
- Базовая точность: 0.2%
- Тестовые частоты: 100 Гц, 120 Гц, 1 кГц, 10 кГц
- Уровень AC-сигнала: 0.3 В (скз), 1 В (скз)
- Выходное сопротивление источника: 100 Ом
- Дисплей: LCD с подсветкой
- Скорость измерений: FAST 83 мс, MED 196 мс, SLOW 400 мс
- Измеряемые параметры: |Z|, R, C, L, Q, D
- Интерфейсы: RS232, HANDLER

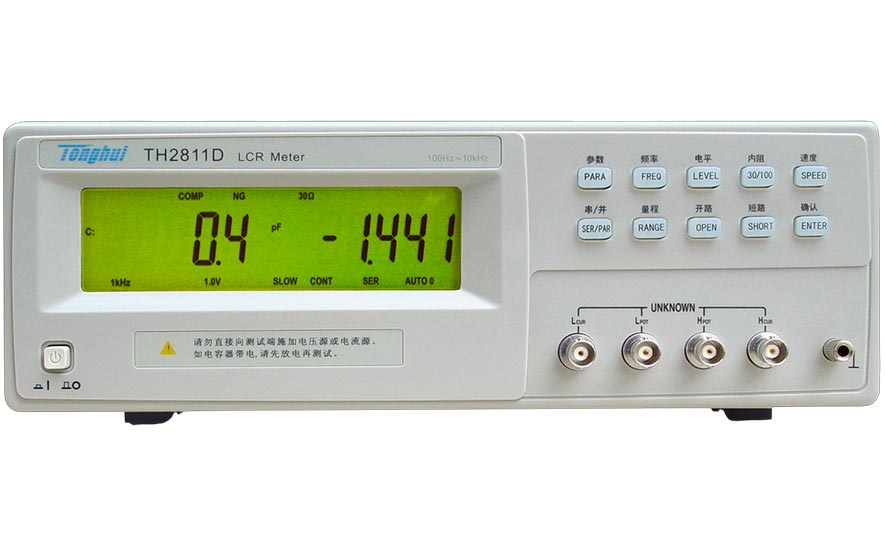

Измеритель импеданса LCR TH2811 от 100 Гц до 10 кГц
измерители импеданса TH2811 (модель TH2811D) представляет собой надёжный и доступный измеритель импеданса, разработанный с применением технологии поверхностного монтажа (SMT). Прибор сочетает в себе простоту эксплуатации и высокую скорость измерений (до 12 измерений в секунду), обеспечивая стабильность показаний. Модель оснащена большим LCD-дисплеем с подсветкой, базовая точность прибора 0.2%. Наличие интерфейсов RS232 и HANDLER позволяет интегрировать TH2811D в системы автоматического тестирования и сортировки компонентов на производственных линиях.
Применение и функционал
✓ Пассивные компоненты: конденсаторы, индуктивности, магнитные сердечники, резисторы, пьезоэлементы, трансформаторы, чип-компоненты;
✓ Прочие элементы: печатные платы, реле, переключатели, кабели, аккумуляторы.
• Высокая скорость и стабильность: минимальное время измерения составляет 83 мс (быстрый режим), что обеспечивает до 12 измерений в секунду;
• Эквивалентные схемы: поддержка последовательного и параллельного режимов эквивалентной схемы для корректного анализа различных типов компонентов;
• Калибровка: функции обнуления OPEN (разомкнутая цепь) и SHORT (короткое замыкание) для компенсации паразитных параметров тестовых кабелей и оснастки;
• Интеллектуальная сортировка: встроенный 5-бинный компаратор с индикацией PASS/FAIL для быстрого контроля качества;
• Гибкость настроек: автоматический и ручной выбор диапазона, поддержка внутренних, ручных, внешних и шинных режимов запуска;
• Удобство эксплуатации: LCD-дисплей с подсветкой и функция блокировки клавиатуры для предотвращения случайных изменений настроек;
• Интерфейсы: стандартные RS232 и HANDLER для вывода результатов сортировки и удалённого управления.
