- Модели:
- TH2810B+ | 100 Гц – 10 кГц
- Базовая точность: 0.1%
- Разрешение показаний: 6 разрядов
- Уровень AC-сигнала: 0.01 В – 1 В (скз) (7 уровней)
- Выходное сопротивление источника: 10 Ом, 100 Ом
- Дисплей: 4.3″, TFT LCD
- Скорость измерений: FAST 19 мс, MED 83 мс, SLOW 333 мс
- Измеряемые параметры: L, C, R, |Z|, D, Q, X, θd, θr, Vm, Im, Δ%
- Интерфейсы: HANDLER, RS232C, USB; GPIB, RS485 (опции)

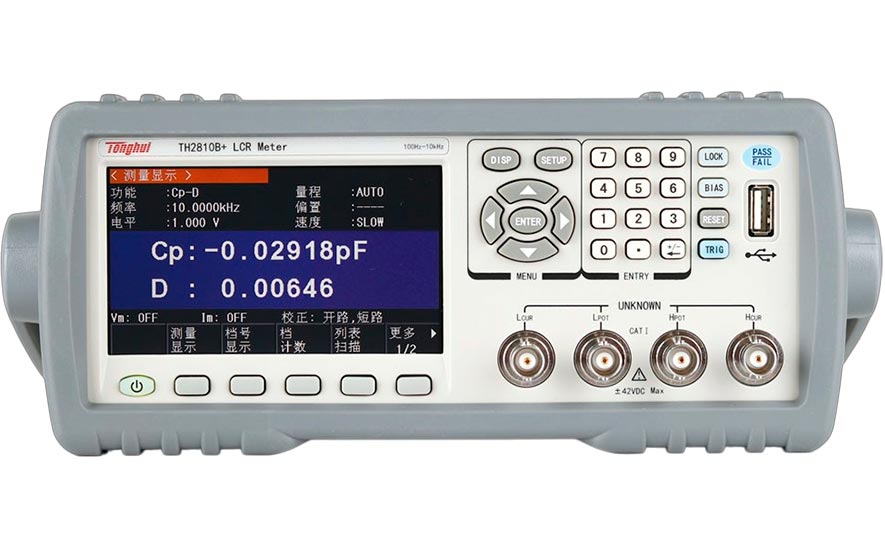

Измеритель импеданса LCR TH2810 от 100 Гц до 10 кГц
Серия TH2810B (модель TH2810B+) представляет собой надёжный и доступный измеритель импеданса, сочетающий в себе мощные функции, превосходные характеристики и простоту эксплуатации. Приборы оснащены 4,3-дюймовым TFT LCD-дисплеем с поддержкой английского интерфейса и 6-разрядным разрешением показаний при базовой точности 0,1%. Интеграция в автоматизированные системы обеспечивается богатым набором интерфейсов, включая HANDLER, USB и RS232C, а также поддержкой протоколов SCPI и MODBUS.
Применение и функционал
✓ Пассивные компоненты: конденсаторы, индуктивности, магнитные сердечники, резисторы, пьезоэлементы, трансформаторы, чип-компоненты;
✓ Прочие элементы: печатные платы, реле, переключатели, кабели, аккумуляторы.
• Высокая точность и скорость: базовая погрешность составляет 0.1%, минимальное время измерения 19 мс (быстрый режим);
• Удобство калибровки: функции полного частотного и одночастотного обнуления (OPEN / SHORT / LOAD); функция диагностики пустой оснастки предотвращает ошибочные измерения при плохом контакте;
• Списочное сканирование: 10-точечное сканирование по частоте или уровню AC-сигнала с возможностью независимой сортировки на каждой точке;
• Интеллектуальная сортировка: 10-бинный компаратор (BIN1–BIN9, NG, AUX) со звуковой и световой индикацией результатов PASS/FAIL;
• Низкий уровень смещения: сверхнизкое смещение выходного сигнала источника (менее 100 мкВ) для корректного тестирования катушек индуктивности большой ёмкости и синфазных дросселей;
• Математические функции и память: прямое считывание, ΔABS, Δ%; сохранение до 40 групп настроек и данных (CSV) на внешний USB-накопитель; функция сохранения скриншотов;
• Интерфейсы: стандартные HANDLER, RS232C, USB HOST, USB DEVICE; опциональные GPIB и RS485. Поддержка протоколов SCPI и MODBUS
