- Модели:
- 3674B | 500 Гц / 10 МГц - 9 ГГц
- 3674C | 500 Гц / 10 МГц - 14 ГГц
- 3674D | 500 Гц / 10 МГц - 20 ГГц
- 3674E | 500 Гц / 10 МГц - 26.5 ГГц
- 3674F | 500 Гц / 10 МГц - 32 ГГц
- 3674G | 500 Гц / 10 МГц - 44 ГГц
- 3674H | 500 Гц / 10 МГц - 50 ГГц
- 3674K | 500 Гц / 10 МГц - 53 ГГц
- 3674L | 500 Гц / 10 МГц - 67 ГГц
- 3674N | 500 Гц / 10 МГц - 90 ГГц
- 3674P | 500 Гц / 10 МГц - 110 ГГц
- Конфигурация: 2 или 4 порта
- Динамический диапазон: 140 дБ
- Интерфейсы: USB, GPIB, DP, LAN

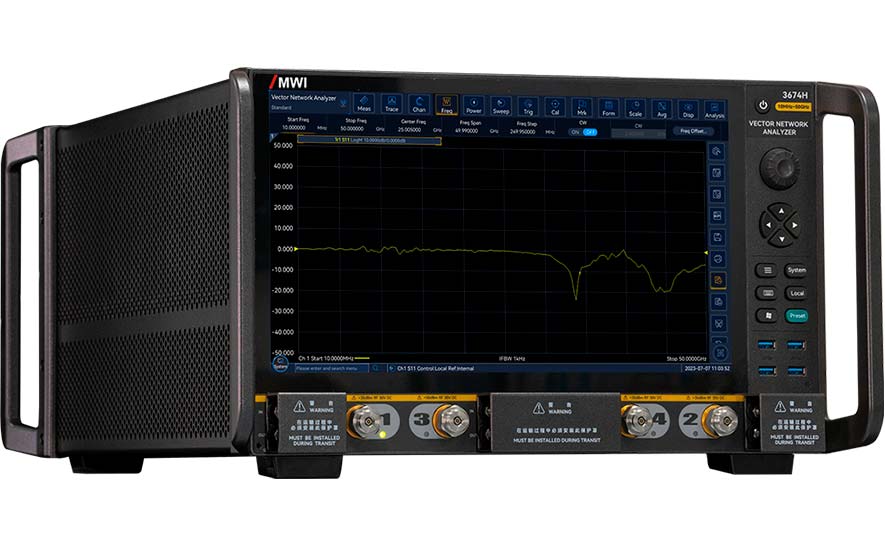

Анализатор цепей 3674
Векторные анализаторы цепей флагманской серии 3674 справляется со сложными задачами, возникающими при тестировании полупроводниковых микросхем, материалов, антенн, высокоскоростных кабелей, микроволновых компонентов.
Превосходные радиочастотные характеристики, гибкая аппаратная конфигурация и богатый набор программных функций дополняют друг друга, позволяя выполнять несколько задач измерения с помощью одного соединения.
Продуманная эргономика пользовательского интерфейса поможет вам быстро и удобно выполнить необходимые измерения, большой сенсорный экран обеспечит гибкость и эффективность работы.
Применение и функционал
✓ Импульсное измерение S-параметров
✓ Анализ скалярных измерений
✓ Анализ векторных измерений
✓ Измерение коэффициента сжатия усиления
✓ Функция трехмерного просмотра графика
✓ Анализ спектральных измерений
✓ Измерение коэффициента шума
✓ Анализ измерения целостности сигнала
✓ Возможность удаленного управления и автоматизации испытаний
• Диапазон частот от 500 Гц до 110 ГГц, 11 моделей: 3674B / 3674C / 3674D / 3674E / 3674F / 3674G / 3674H / 3674K / 3674L /3674N / 3674P.
• Динамический диапазон: до 140 дБ.
• Доступно несколько форматов отображения данных: линейная и логарифмическая шкала амплитуды и фазы, КСВн, диаграмма Смита.
• 15,6-дюймовый цветной многоточечный сенсорный экран, конфигурация с 2 или 4 портами.
• Интерфейсы: USB, GPIB, DP, LAN.
• Дополнительно: вход смещения (Bias-T), интерфейсы автоматизированного тестирования, триггерные вход / выход, питание генератора шума.
Рекомендации по выбору модели
до 20 ГГц (3674B - D): оптимальны для промышленного производства, контроля качества кабелей и антенн.
26.5 - 44 ГГц (3674E - G): основной выбор для разработки 5G/6G оборудования и автомобильных радаров.
50 - 67 ГГц (3674H - L): исследования в V/W-диапазонах, военные и аэрокосмические приложения.
90 - 110 ГГц (3674N / P): фундаментальные исследования, характеристика материалов на миллиметровых волнах.
Специалисты нашей компании подробно проконсультируют вас по подбору программных и аппаратных опций для решения ваших задач.
