MWI 3672

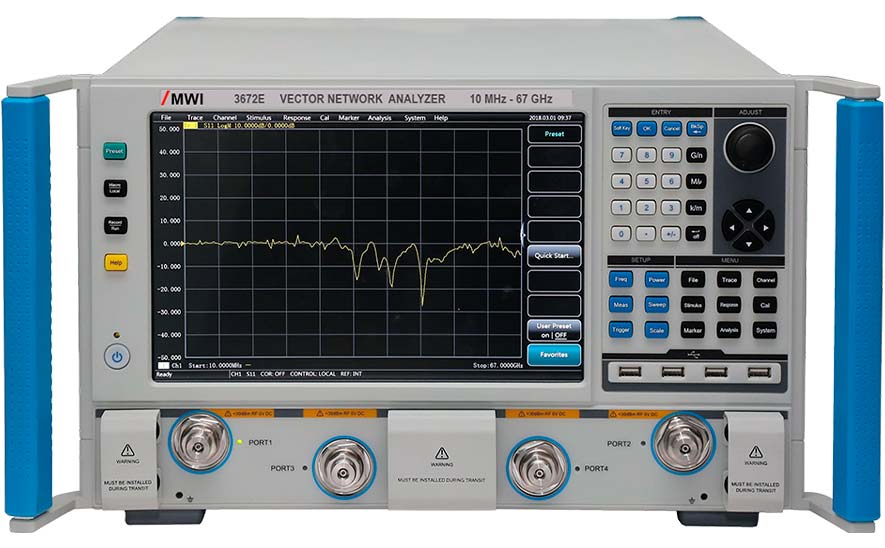

Анализатор цепей Microwave Instruments серия 3672



MWI 3672
Анализатор цепей серия 3672

Серия векторных анализаторов цепей 3672, позволяет проводить тестирование полупроводниковых микросхем, материалов, антенн, высокоскоростных кабелей, микроволновых компонентов.

Превосходные радиочастотные характеристики, гибкая аппаратная конфигурация и богатый набор программных функций дополняют друг друга, позволяя выполнять несколько задач измерения с помощью одного соединения.

Продуманная эргономика пользовательского интерфейса поможет вам быстро и удобно выполнить необходимые измерения, сенсорный экран обеспечивает гибкость и эффективность работы.

Применение и функционал

✓ Прямой доступ к передатчикам и приемникам

✓ Широкий динамический диапазон

✓ Низкий шум трассы, высокая точность измерения

✓ Измерение полной комплексной S-матрицы, импульсные измерения, измерения во временной области, измерение интермодуляционных искажений, измерения со смещением частоты, измерения устройств с преобразованием частоты (векторные и скалярные), измерение коэффициента шума методом холодного источника, измерение параметров материалов

✓ Однокнопочные измерения

✓ Различные варианты калибровки, однопортовая и многопортовая калибровки, возможность использования механических наборов (серийных и пользовательских) и электронных калибраторов

✓ Возможность расширения частоты до 750 ГГц (с помощью внешних расширителей частоты)

Диапазон частот от 10 МГц до 67 ГГц, 5 моделей: 3672E / 3672D / 3672C / 3672B / 3672A.

Динамический диапазон: 135 дБ.

Доступно несколько форматов отображения данных: линейная и логарифмическая шкала амплитуды и фазы, КСВн, диаграмма Смита.

12,1-дюймовый цветной многоточечный сенсорный экран, конфигурация с 2 или 4 портами.

Интерфейсы: USB, GPIB, VGA, LAN.

Специалисты нашей компании подробно проконсультируют вас по подбору программных и аппаратных опций для решения ваших задач.

Технические характеристики

  • Модели:
  • 3672E | 10 МГц - 67 ГГц
  • 3672D | 10 МГц - 50 ГГц
  • 3672C | 10 МГц - 43.5 ГГц
  • 3672B | 10 МГц - 26.5 ГГц
  • 3672A | 10 МГц - 13.5 ГГц
  • Конфигурация: 2 или 4 порта
  • Динамический диапазон: 135 дБ
  • Интерфейсы: USB, GPIB, VGA, LAN

Стандартные аксессуары

  • Шнур питания
  • USB клавиатура/ мышь
  • Руководство пользователя
  • Заводской сертификат продукта
  • Кейс из алюминиевого сплава
