- Модели:
- 3657E | 100 кГц - 26.5 ГГц
- 3657D | 100 кГц - 20 ГГц
- 3657C | 100 кГц - 14 ГГц
- 3657B | 9 кГц / 100 кГц - 9 ГГц
- 3657A | 9 кГц / 100 кГц - 4.5 ГГц
- 3657EM | 100 кГц - 26.5 ГГц
- 3657DM | 100 кГц - 20 ГГц
- 3657CM | 100 кГц - 14 ГГц
- 3657BM | 9 кГц / 100 кГц - 9 ГГц
- 3657AM | 9 кГц / 100 кГц - 4.5 ГГц
- 3657EU | 100 кГц - 26.5 ГГц
- 3657DU | 100 кГц - 20 ГГц
- 3657CU | 100 кГц - 14 ГГц
- Конфигурация: 2 или 4 порта
- Динамический диапазон: 140 дБ
- Интерфейсы: USB, LAN, HDMI, DP

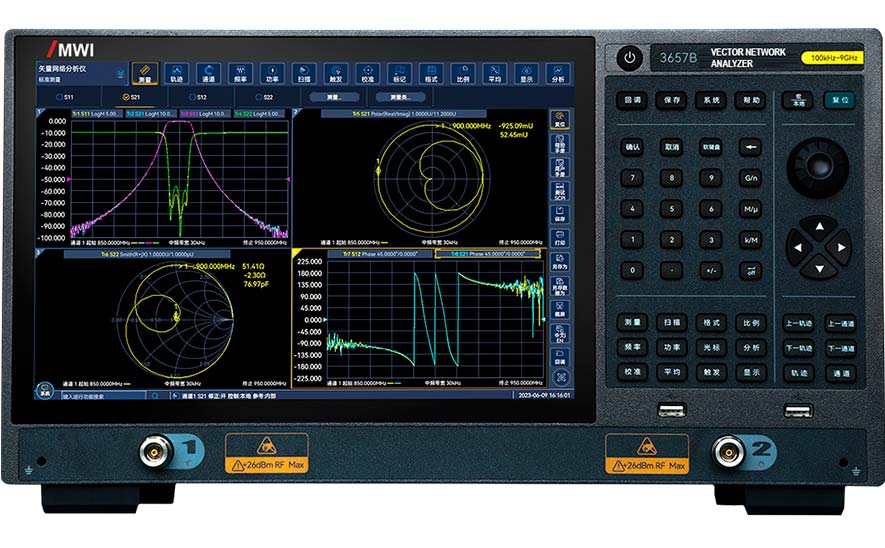

Анализатор цепей 3657
Компактные и производительные векторные анализаторы цепей серии 3657 подходят для тестирования в широком спектре приложений, как беспроводная связь, кабельное телевидение, наука, автомобильная электроника, радиочастотные компоненты (фильтры, усилители, антенны, кабели, ответвители и т.д.).
Применение и функционал
✓ Операционная среда Windows
✓ Функция калибровки ошибок
✓ Функция анализа во временной области в стандартной конфигурации
✓ Измерения во временной области
✓ Моделирование оснастки
✓ Автоматическое удаление оснастки
✓ Расширенный анализ во временной области
✓ Измерение амплитуды
✓ Измерение фазы
✓ Измерение S параметров
✓ Исправление ошибок
✓ Низкий уровень шума
• Диапазон частот от 9 кГц до 26.5 ГГц, 13 моделей (см. Технические характеристики).
• Динамический диапазон: 140 дБ.
• Доступно несколько форматов отображения данных: линейная и логарифмическая шкала амплитуды и фазы, КСВн, диаграмма Смита.
• 12.1-дюймовый цветной многоточечный сенсорный экран, конфигурация с 2 или 4 портами.
Настольное исполнение (5U), модульное исполнение (2U – модели с литерой M),портативное исполнение (USB модели с литерой U).
Интерфейсы: USB, GPIB, DP, LAN.
• Поддержка SCPI-команд, автоматическая запись команд и генерация скриптов одним нажатием.
Специалисты нашей компании подробно проконсультируют вас по подбору программных и аппаратных опций для решения ваших задач.
