- 1466P | 6 кГц - 110 ГГц
- 1466N | 6 кГц - 90 ГГц
- 1466L | 6 кГц - 67 ГГц
- 1466H | 6 кГц - 53 ГГц
- 1466G | 6 кГц - 45 ГГц
- 1466E | 6 кГц - 33 ГГц
- 1466D | 6 кГц - 20 ГГц
- 1466C | 6 кГц - 13 ГГц
- Количество каналов: 2
- Диапазон частот: от 6 кГц до 110 ГГц
- Динамический диапазон: от -150 дБм до +25 дБм
- Интерфейсы: LAN, GPIB, USB

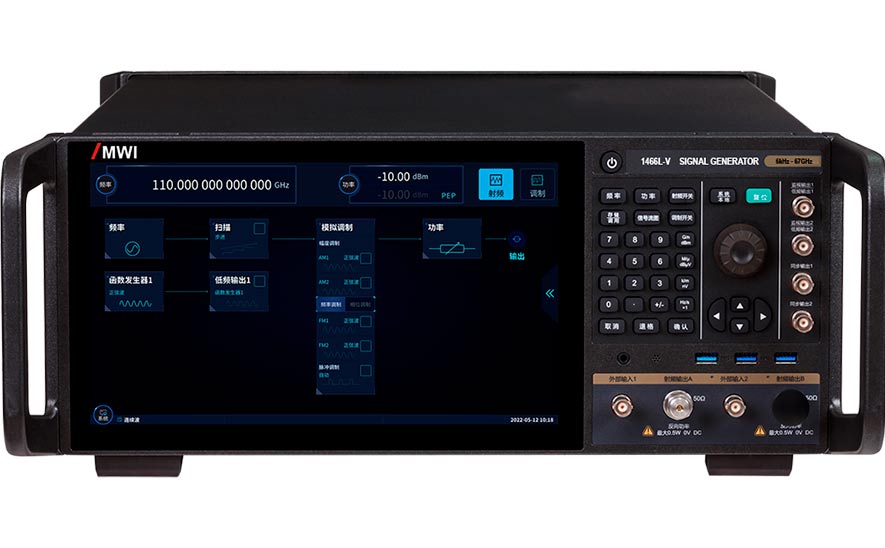

Генераторы сигналов MWI серия 1466
Серия аналоговых генераторов сигналов 1466 предназначены для передовых испытаний в микроволновом и миллиметровом диапазонах, с широким охватом частотного диапазона СВЧ и КВЧ, высокой спектральной чистотой сигнала, высокой точностью и большим динамическим диапазоном выходной мощности.
Генераторы сигналов серии 1466 идеально подходят для оценки работы радаров, тестирования приёмников в областях авиационного, космического, навигационного и телекоммуникационного приборостроения.
Для удобства использования генераторов создан ряд новых функций: большой сенсорный экран с графическим руководством, управление доступом через мобильный браузер, идентификация подключения измерителей мощности разных производителей, развертывание нескольких клиентов, запись SCPI-команд, настройка интерфейса управления.
Благодаря автономной конструкции с двумя радиочастотными каналами генераторы могут удовлетворять различным требованиям пользователей к тестированию. Богатые встроенные функции, такие как аналоговое сканирование, аналоговая модуляция и импульсная модуляция, упрощают тестирование.
Применение и функционал
✓ Высокий уровень выходной мощности во всей полосе частот
✓ Высокая спектральная чистота
✓ Высокая стабильность частоты и амплитуды сигнала
✓ Широкий динамический диапазон
✓ Прецизионная аналоговая развертка
✓ Моделирование прерывания в реальном времени
✓ Моделирование сигнала мобильной связи
✓ Моделирование сигнала WLAN
✓ Возможность гибкой настройки аналоговой и импульсной модуляции
✓ Возможность удаленного управления и автоматизации
✓ Симуляция сигнала радара
✓ Удобное сенсорное управление
• Фазовый шум одиночной боковой полосы: -132 дБн / Гц.
• Динамический диапазон выходного сигнала: от -150 дБм до +25 дБм.
• Минимальная длительность импульса: 20 нс.
• Встроенная полоса формирования квадратурных сигналов 500 МГц, 1 ГГц и 2 ГГц (встроенный ГСПФ).
• Внешняя полоса формирования квадратурных сигналов 5 ГГц (внешний ГСПФ) на несущих более 20 ГГц.
• Максимальный объем встроенной памяти 4 Гвыб, функция сегментированной памяти.
• Модуль вектора ошибки (EVM) менее 1,2 % при формировании сигнала 5GNR с полосой 100 МГц на несущей 28 ГГц.
• Опциональный второй канал до 20 ГГц, возможность построения многоканальной фазокогерентной системы.
• Опциональная возможность стриминга по встроенному оптическому интерфейсу.
• Режимы формирования сигналов: амплитудная модуляция, частотная модуляция, фазовая модуляция, узкополосная импульсная модуляция, формирование импульсных последовательностей, формирование сигналов произвольной формы, ЛЧМ, ФКМ, Код Баркера, ППРЧ, генератор АБГШ, моделирование канала связи (замирания), формирование многотональных сигналов, формирование сигналов WLAN, LTE, 5GNR, формирование сценария сложной радиолокационной обстановки.
• Диапазон частот от 6 кГц до 110 ГГц, 8 моделей: 1466P / 1466N / 1466L / 1466H / 1466G / 1466E / 1466D / 1466C.
• 11.6 — дюймовый цветной емкостной сенсорный экран, количество каналов 2.
• Интерфейсы: LAN, GPIB, USB.
Специалисты нашей компании подробно проконсультируют вас по подбору программных и аппаратных опций для решения ваших задач.
