- 4071H | 2 Гц – 50 ГГц
- 4071B | 2 Гц – 8 ГГц
- 4071C | 2 Гц – 13,6 ГГц
- 4071D | 2 Гц – 18 ГГц
- 4071E | 2 Гц – 26,5 ГГц
- 4071G | 2 Гц – 45 ГГц
- 4071H | 2 Гц – 50 ГГц
- Конфигурация: 1 порт
- Интерфейсы: USB, GPIB, DP, LAN

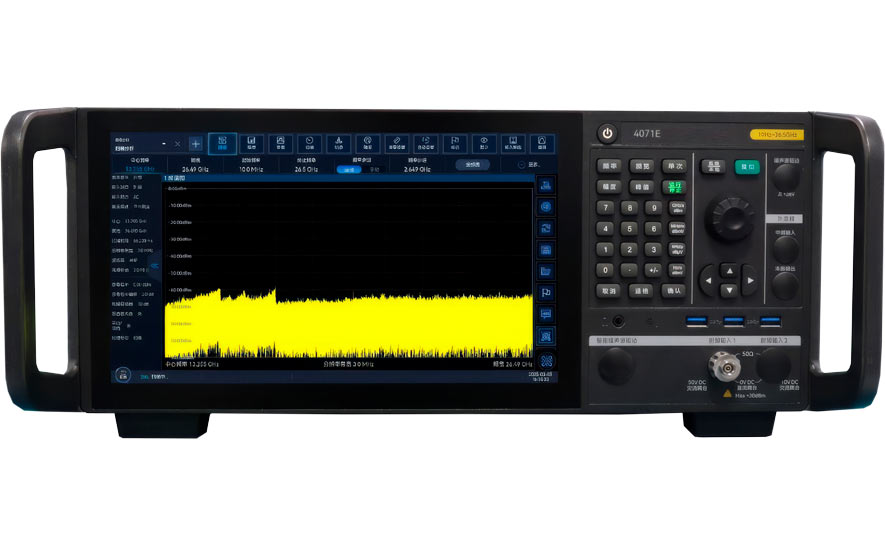

Анализатор спектра 4071
Анализаторы спектра сигналов серии 4071 отличаются высокой производительностью при относительно экономичной цене, имеют модульную архитектуру с возможностью расширения функциональности через программные и аппаратные опции, а также поддерживают удалённое управление через стандартные интерфейсы LAN, GPIB, USB.
Применение и функционал
✓ Анализ сигналов сотовой связи (5G NR, LTE/LTE-A, WCDMA, GSM, NB-IoT)
✓ Анализ сигналов беспроводных сетей (WLAN 802.11a/b/g/n/ac/ax/be)
✓ Векторный анализ сигналов (включая высокие порядки модуляции до 4096QAM)
✓ Анализ OFDM-сигналов
✓ Высокоточный анализ спектра с отличными характеристиками по динамическому диапазону и фазовому шуму
✓ Анализ переходных процессов и сигналов реального времени
✓ Анализ сигналов с частотной манипуляцией (включая анализ сигналов ЧМн)
✓ Измерение мощностных параметров
✓ Анализ фазового шума
✓ Анализ гармоник и интермодуляционных искажений
✓ Анализ временных характеристик сигналов в режиме нулевой полосы пропускания
• Полоса анализа: стандартно 10 МГц, опционально 40 МГц или 200 МГц.
• Полоса разрешения (RBW): 0,1 Гц – 20 МГц (с шагом 1 - 2 - 3 - 5).
• Абсолютный фазовый шум: -88 дБн / Гц на частоте 1 ГГц при отстройке 10 кГц.
• Выборочная полоса (VBW): 1 Гц – 20 МГц.
• Аттенюатор: 0–70 дБ с шагом 2 дБ (механический) + опциональный электронный аттенюатор.
• Уровень шума (DANL): до -165 дБм / Гц (с предварительным усилителем в диапазоне 10 МГц – 50 МГц)
• Диапазон частот от 2 Гц до 50 ГГц, 7 моделей: 4071H / 4071G / 4071E / 4071D / 4071C / 4071B / 4071A.
• 11.6 — дюймовый цветной емкостной сенсорный экран, конфигурация 1 порт.
• Интерфейсы: USB, GPIB, DP, LAN.
Специалисты нашей компании подробно проконсультируют вас по подбору программных и аппаратных опций для решения ваших задач.
