MWI 4052

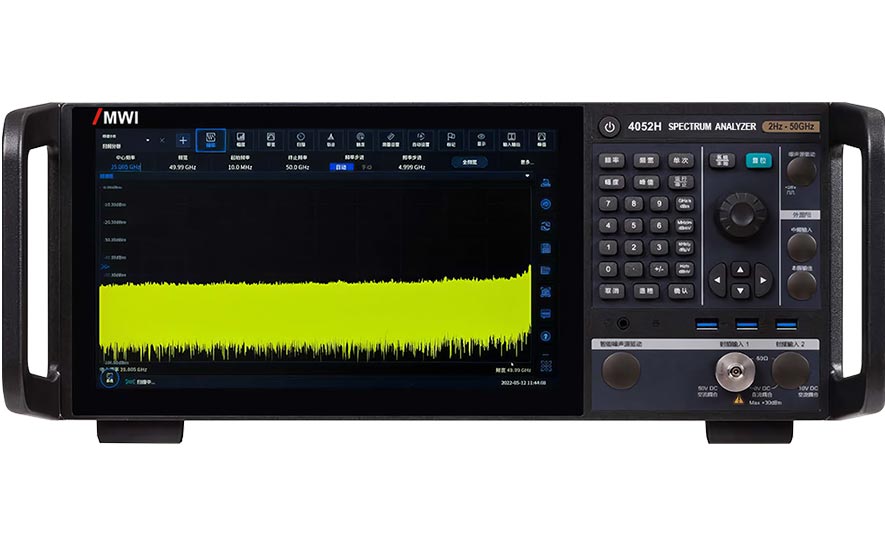

Анализатор спектра MWI серия 4052



MWI 4052
Анализатор спектра серии 4052

Анализаторы спектра сигналов серии 4052 сочетают в себе функции высокочувствительного анализатора спектра, векторного анализатора сигналов, анализатора импульсных сигналов, анализатора переходных процессов, IQ анализатора, измерителя мощности, измерителя фазового шума, анализа сигналов с аналоговой и цифровой модуляцией.
Анализаторы спектра сигналов 4052 обладают превосходными характеристиками, такими как широкий динамический диапазон, низкий уровень фазового шума, высокая точность определения амплитуды сигнала и скорость проведения измерений. Устройства широко применяются для исследований, разработок и производства в области беспроводной связи, аэрокосмической и оборонной промышленности, а также для тестирования оборудования в других отраслях.

Применение и функционал

✓ Анализ спектра в режиме реального времени

✓ Измерение фазового шума

✓ Измерение коэффициента шума

✓ Анализ импульсных сигналов

✓ Предквалификационные измерения ЭМС

✓ Анализ сигналов с цифровой модуляцией

✓ Измерения НГВЗ тракта многочастотным методом

✓ Анализ сигналов WLAN 802.lla/b/g/n/ac/ax

✓ Анализ сигналов 5G NR

✓ Встроенный аудиоанализатор

• Встроенная полоса анализа квадратурных сигналов: 10 МГц, 40 МГц, 200 МГц, 400 МГц, 600 МГц и 1.2 ГГц.

• Анализ спектра в режиме реального времени: до 400 МГц, POI менее 4,3 мкс.

• Абсолютный фазовый шум: -120 дБн/Гц на частоте 1 ГГц при отстройке 10 кГц.

• Потоковая запись IQ сигналов в полосе 1.2 ГГц (встроенный объем данных до 4 Тбайт) с настраиваемой частотой дискретизации.

• Произвольная настройка измерительных каналов, окон и трасс.

• Диапазон частот от 2 Гц до 50 ГГц, 8 моделей: 4052H / 4052G / 4052F / 4052E / 4052D / 4052C / 4052B / 4052A.

• 11.6 — дюймовый цветной емкостной сенсорный экран, конфигурация 1 порт.

• Интерфейсы: USB, LAN, GPIB, OPT.

Специалисты нашей компании подробно проконсультируют вас по подбору программных и аппаратных опций для решения ваших задач.

Технические характеристики

  • 4052H | 2 Гц - 50 ГГц
  • 4052G | 2 Гц - 45 ГГц
  • 4052F | 2 Гц - 40 ГГц
  • 4052E | 2 Гц - 26.5 ГГц
  • 4052D | 2 Гц - 18 ГГц
  • 4052C | 2 Гц - 13.6 ГГц
  • 4052B | 2 Гц - 8 ГГц
  • 4052A | 2 Гц - 4 ГГц
  • Конфигурация: 1 порт
  • Интерфейсы: USB, LAN, GPIB, OPT

Стандартные аксессуары

  • Шнур питания
  • Руководство пользователя
  • Заводской сертификат продукта
