MWI 4457

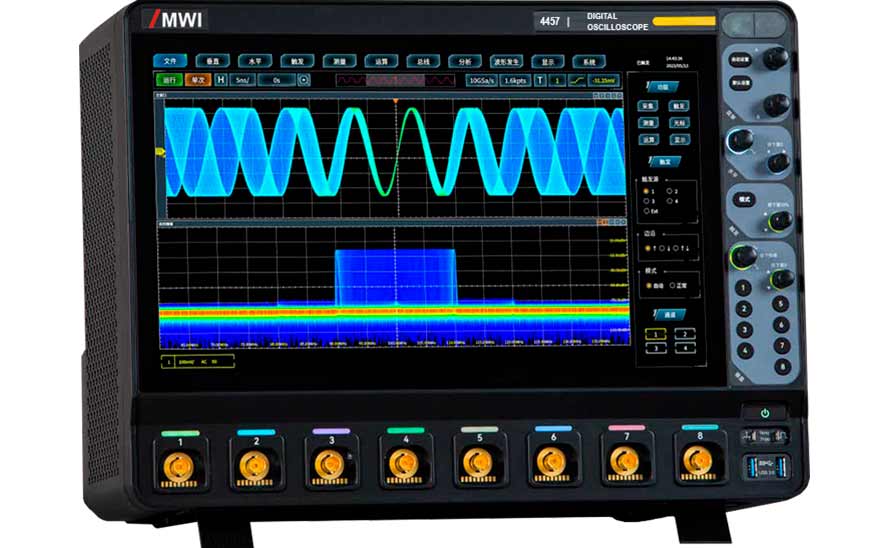

Цифровой осциллограф Microwave Instruments серия 4457



MWI 4457
Цифровой осциллограф серия 4457

Серия цифровых осциллографов 4457 имеет 4 модели с полосой пропускания от 1 ГГц до 4 ГГц, максимальная частота дискретизации 10 Гвыб/с и 20 Гвыб/с, разрешение АЦП 8 бит, глубина памяти хранения 2 Гбит/с, скорость захвата формы сигнала 1.2 миллиона форм сигнала в секунду.

Цифровые осциллографы серии 4457 объединяет в одном приборе осциллограф, логический анализатор, генератор сигналов - до двух каналов, анализатор шин, анализатор спектра реального времени, цифровой вольтметр.

Применение и функционал

✓ Автоматическая настройка формы сигнала

✓ Автоматическое измерение параметров и сбор статистики

✓ Измерения курсором, математические операции

✓ БПФ

✓ Запись и воспроизведение формы сигнала

✓ Анализ последовательных шин

✓ Тестирование по маске

✓ Измерение и анализ мощности

✓ Анализ диаграммы боде

✓ Глазковая диаграмма

✓ Анализ джиттера и т. д.

Полоса пропускания: от 1 Гц до 4 ГГц, 4 модели: 4457E / 4457F / 4457G / 4457K.

15.6 — дюймовый цветной емкостной сенсорный экран 1920×1080, количество каналов 4 (8 каналов опционально).

Интерфейсы: DP, LAN, VGA, USB.

Специалисты нашей компании подробно проконсультируют вас по подбору программных и аппаратных опций для решения ваших задач.

Технические характеристики

  • 4457E | 4 КАН., 1 ГГц, 10 Гвыб/с, 8 бит
  • 4457F | 4 КАН., 2 ГГц, 10 Гвыб/с, 8 бит
  • 4457G | 4 КАН., 3 ГГц, 10 Гвыб/с, 8 бит
  • 4457K | 4 КАН., 4 ГГц, 20 Гвыб/с, 8 бит
  • Количество каналов: 4 (8 каналов опционально)
  • Частота дискретизации: до 20 Гвыб/с
  • Разрешение: 8 бит
  • Интерфейсы: DP, LAN, VGA, USB

Стандартные аксессуары

  • Шнур питания
  • Комплект пробников
  • Руководство пользователя
  • Заводской сертификат продукта
