- 1652B | DC - 4 ГГц
- Количество каналов: 2 / 4
- Диапазон частот: DC до 4 ГГц (DC) / 10 МГц до 4 ГГц (AC)
- Амплитуда сигнала: 1 В п-п (DC) / 1.5 В п-п (AC)
- Интерфейсы: LAN, USB

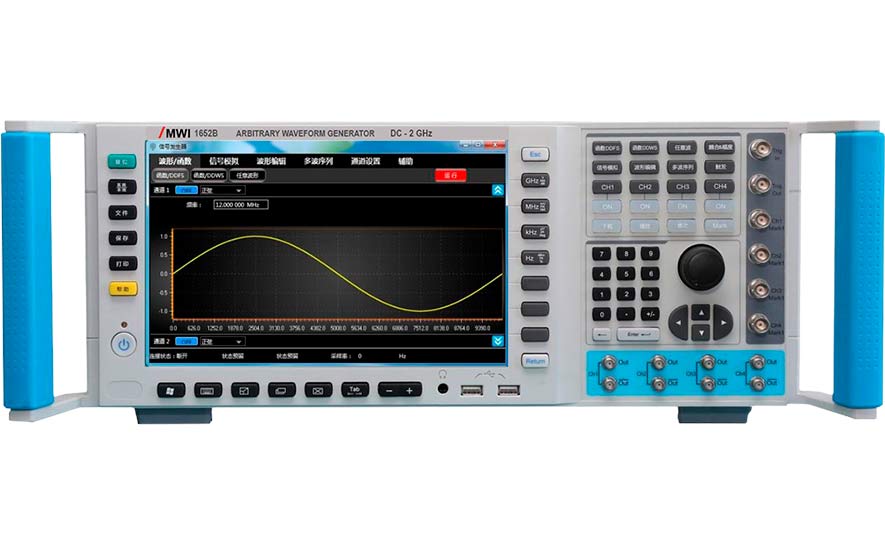

Генератор сигналов произвольной формы 1652B
Серия генераторов произвольной формы 1652B является идеальным решением для создания сигналов сложной формы для решения широкого спектра задач, где требуется точное управление сигналами.
Генераторы серии 1652B в базовой конфигурации имеют два канала (расширяемое до четырех каналов для генераторов) с широкими возможностями настройки, максимальная частота дискретизации 5 Гвыб / сек (интерполируется до 10 Гвыб / сек), максимальная вертикальная разрешающая способность 16.
Генераторы способны воспроизводить все стандартные формы сигналов, произвольные формы сигналов, базовые векторные сигналы I/Q, поддержка разнообразных видов модуляции, внешняя синхронизация.
Применение и функционал
✓ Поддержка до 4 независимых выходных каналов
✓ Максимальная глубина хранения форм сигналов составляет до 2 Г точек / канал
✓ Режимы модуляции: Амплитудная модуляция (AM), Частотная модуляция (FM), Фазовая модуляция (PM), Амплитудная манипуляция (ASK), Частотная манипуляция (FSK), Фазовая манипуляция (PSK), Квадратурная амплитудная модуляция (QAM)
✓ Высокая частота дискретизации: 5 Гвыб/с (с интерполяцией до 10 Гвыб/с)
✓ DC смещение: ± 0,5 В
✓ Поддержка различных режимов воспроизведения: однократный, циклический, по таймеру, по внешнему триггеру
✓ Гибкая настройка последовательности сегментов (до 1024 сегментов)
✓ Возможность внешней модуляции и синхронизации
✓ Генерация векторных базовых сигналов I/Q
✓ Встроенный частотомер (опционально)
✓ Низкий фазовый шум
• Фазовый шум: 1652B: -122 дБн / Гц, отстройка 10 кГц на 500 МГц.
• Максимальная амплитуда выходного сигнала: 1 В п-п (DC) / 1.5 В п-п (AC).
• Диапазон частот от DC до 4 ГГц / 10 МГц до 4 ГГц, 1 модель: 1652B.
• Цветной экран TFT 10.1 дюйма цветной сенсорный экран, количество каналов 2 / 4.
• Интерфейсы: LAN, USB.
Специалисты нашей компании подробно проконсультируют вас по подбору программных и аппаратных опций для решения ваших задач.
