ПО для характеризации MMW-STUDIO

техническое описание


Программное обеспечение RFC Microwave MMW-STUDIO для характеризации в миллиметровом и субтеррогерцовом диапазонах

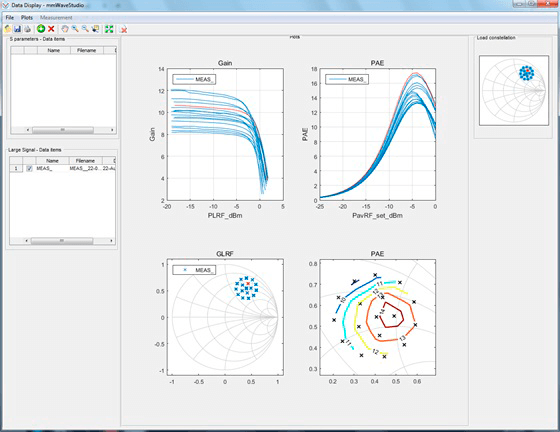

MMW-STUDIO от RFC Microwave и Vertigo Technologies, представляет собой пакет программного обеспечения, предназначенный для работы с 4-портовыми анализаторами цепей с использованием волноводных модулей расширения частотного диапазона и добавления точного и воспроизводимого контроля мощности с высоким разрешением. Программное обеспечение позволяет напрямую измерять мощность с векторной коррекцией в референсной плоскости испытуемого устройства (DUT), а также управлять мощностью, подаваемой на DUT. Это позволяет инженерам выполнять измерения мощности компрессии усиления на доступном уровне мощности и выполнять измерения S-параметров на любом произвольном уровне мощности.

MMW-STUDIO LP - программная надстройка, которая при использовании вместе с модулем векторной модуляции (VMU) позволяет управлять магнитудой и фазой сигналов, подаваемых на вход и выход DUT. Это позволяет инженеру устанавливать произвольные импедансы или выполнять измерения активной нагрузки, когда величина отражения, передаваемая на DUT, достигается за счет управления отраженной волной a2 и выполнения условия Γ = a2 / b2.


ПО MMW STUDIO Maury




Характеристики и преимущества

  • Измерение S-параметров при заданном пользователем уровне мощности
  • Регулировка мощности с высоким разрешением для точных и воспроизводимых измерений
  • Произвольный контроль импеданса / активный Load Pull
  • Измерение мощностей (Pin, Pav, Pload), усиления и эффективности при 50 Ом и произвольных сопротивлениях
  • Калиброванные измерения на опорной плоскости DUT
  • Поддержка большинства волноводных расширителей частотного диапазона до 1,1 ТГц

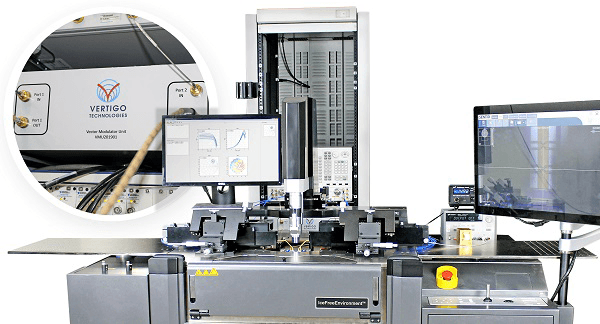

  • Система MMW STUDIO Maury

    Модель ПО Описание
    MT920A MMW-STUDIO High-resolution power control for S-parameters and gain compression power sweep measurements
    MT920B MMW-STUDIO LP Active load pull at mmW and sub-THz frequencies add-on
    MT920C MMW-STUDIO DD Standalone data display
