Импульсные IV системы

техническое описание


RFC Microwave Импульсные IV системы

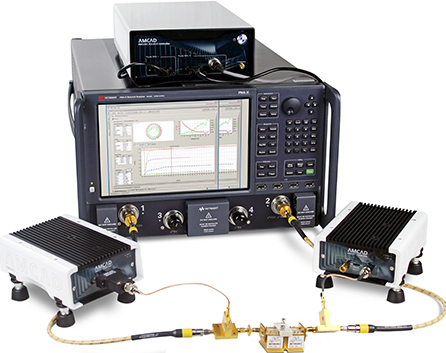

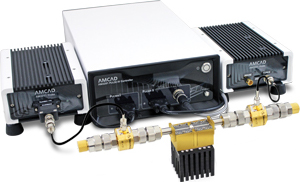

AMCAD Engineering разработала профессиональную импульсную технологию как для автономного IV-тестирования (Pulsed IV, PIV), так и для импульсного смещения Load Pull (Pulsed Load Pull, PLP) применяемых в высоковольтных силовых полупроводниках. Системы оснащены встроенным контроллером, который включает в себя интегрированные источники питания. Модули импульсных входов и выходов (пробники, источники импульсов) выбираются для конкретных приложений и доступны в биполярных моделях ± 25 В / 1 А и высоковольтных 250 В / 30 А.


Pulsed_IV

Pulsed_IV

AM3200 Ключевые особенности

  • Биполярные ± 25 В / 1 А и высоковольтные 250 В / 30 А модели
  • Ширина импульса до 200 нс
  • Высокоточные IV измерения
  • Синхронизированные импульсные измерения S-параметров
  • Смешивание и согласование входных и выходных импульсов
  • Последовательное подключение систем для синхронизации 3+ импульсных каналов
  • Длинные импульсы в десятки и сотни секунд для захвата и термической характеризации
  • Встроенный быстродействующий прерыватель тока короткого замыкания, защищающий внутреннюю схему пробника (термический, SOA и DUT)
  • Встроенные шаблоны для быстрых измерений
  • Быстрое усреднение и получение пульсаций для максимального отношения сигнал / шум, совместимость с 16 бит
  • Отслеживание формы импульса эквивалентное осциллографу 50 M выборок / с, 16-битное разрешение с несколькими диапазонами
  • Возможность прямого программирования оборудования
  • Управление через Ethernet и USB


  • IV система, обзор и демонстрация



    IV система, демонстрация измерений

    Обзор прикладного ПО IVCAD

    Программное обеспечение (ПО) для измерения и моделирования IVCAD, предлагаемое Maury Microwave и AMCAD Engineering, поддерживает несколько методов Load Pull, включая традиционные методы Load Pull с использованием внешних инструментов, Load Pull на основе ВАЦ (VNA), активный Load Pull и гибридный Load Pull. ПО выполняет DC-IV, импульсные IV измерения и включает инструменты моделирования устройств. Визуализация измерений и моделирования дают пользователям широкие возможности для просмотра, построения диаграмм и графиков данных измерений в интуитивно понятном виде.
