Метод измерения Load Pull - Vector Receiver (Вектор Приемник)
Метод измерения

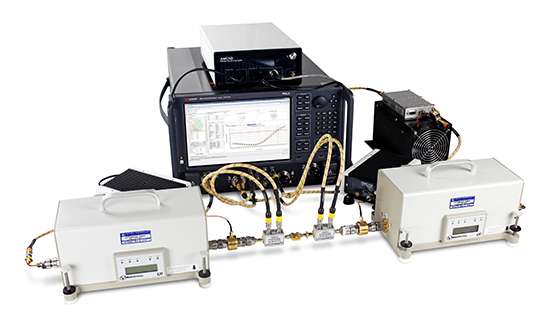

Измерения Load Pull с помощью векторного приёмника - это новый современный и эффективный метод подстройки импеданса. В линию между тюнерами и измеряемым устройством (ИУ) устанавливаются ответвители с малыми потерями, которые подключаются напрямую к векторному приемнику, например, к приёмнику ВАЦ (VNA). Это позволяет измерять (a) и (b) волны в опорной плоскости ИУ в реальном времени, предоставляя векторную информацию, которая обычно недоступна с самого анализатора цепей. Метод Vector Reciever Load Pull позволяет напрямую получать значения фактических импедансов, подаваемые на ИУ, без каких-либо предварительных предположений о том, в каких положениях зонда тюнера производить поиск нужного импеданса или потерях мощности сигнала. Доставляемую на ИУ входную мощность, получаемую из волн (a) и (b), можно измерить с невероятной точностью, это позволяет корректно рассчитать эффективную добавленной мощности, а также доступные выходные мощности на основной частоте и множестве гармоник, мощность многотональной несущей и интермодуляционные мощности. Также, с помощью нелинейного ВАЦ доступно проводить измерения и во временной области.
Преобразования Load Pull на входе ИУ
Поскольку волны (a) и (b) измеряются в опорной плоскости ИУ, то можно измерить входной импеданс устройства и в случае сигнала с высоким уровнем. Обладая информацией о параметрах волн и используя запатентованную методику, используемую в ПО от Maury Microwave, можно смоделировать эффект согласования источника устройства без изменения самого импеданса источника. Такое «согласование виртуального источника» является достаточно надежным инструментом даже в случае крайне несогласованных импедансов и позволяет достаточно хорошо сформировать контуры смоделированного Load Pull источника. Компромиссные условия между смоделированными максимальным усилением ИУ, эффективностью и другими параметрами можно просматривать в режиме реального времени без необходимости проведения множества итераций Load Pull измерений на входе источника.

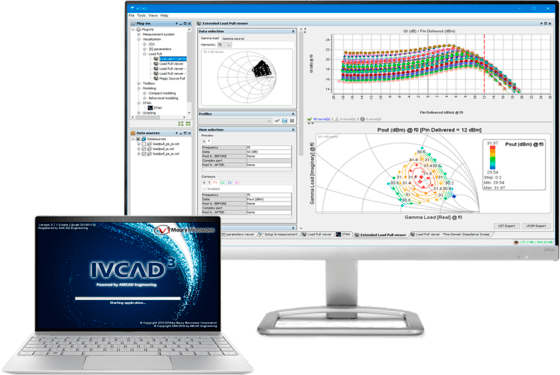

Программное обеспечение IVCAD
Программное обеспечение для измерения и моделирования IVCAD, предлагаемое Maury Microwave и AMCAD Engineering, поддерживает различные методы Load Pull, включая традиционные Load Pull с использованием внешних приборов, Load Pull на основе VNA, активные Load Pull и гибридные Load Pull. IVCAD позволяет выполнять измерения параметров шума, DC ВАХ, импульсных ВАХ и предусматривает инструменты моделирования устройств. Визуализация предоставляет пользователю интуитивно понятное отображение результатов измерений.
