Анализ сигналов с высоким уровнем, нелинейные измерения ВАЦ (VNA) и извлечение поведенческих моделей

Для проектирования усилителей мощности требуется создание характеристики устройства, идеальной формой описания которого является модель большого сигнала (модель устройства на сигналах большой мощности). С помощью подобной модели можно как проанализировать производительность устройства для различных условий импеданса и режимов управления, так и спроектировать сложные многокаскадные схемы. Метод построения большесигнальных моделей заключается в использовании поведенческого подхода, заложенного в моделях на основе X-параметров компании Keysight Technologies и EPHD- моделях компании AMCAD. Эти модели извлекаются из параметров нелинейных измерений сигналов большой мощности на ВАЦ (VNA).

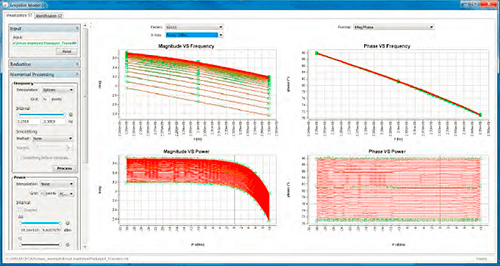

Анализ мощных сигналов (LSA) и нелинейные измерения ВАЦ (VNA) (NVNA)

Измерения больших сигналов (LSA) и нелинейные измерения (NVNA), позволяют проанализировать токи и напряжения на входе и выходе испытуемого устройства (DUT), для определения режимов его работы. Этот инструмент полезен при изучении и проектировании передовых классов усилителей, включая E, F, J и K и их инверсии.

Результат достигается путем записи фазовой зависимости содержания гармоник и позволяет отображать (a) и (b) волны, формы сигналов напряжения и тока, а также линии нагрузки для каждого состояния измерения (импеданс / мощность / смещение) и может быть извлечен из референсной плоскости устройства.

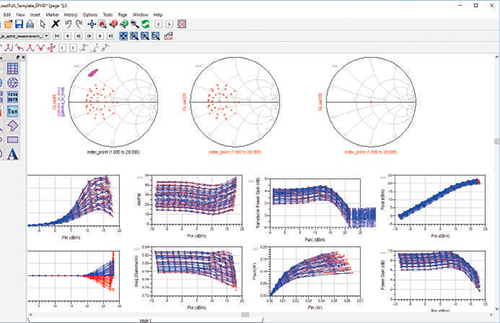

Поведенческие модели Keysight X-Parameters (PHD) и AMCAD Enhanced PHD (EPHD)

Результатом методологии полигармонических искажений (гармоническая суперпозиция) являются X-параметры (Keysight X-Parameters (PHD). Методологией используются гармонические тона, которые извлекаются для количественной оценки гармонических нелинейностей DUT.

Модель Enhanced PHD (PHD) идеально подходит для моделирования поведения несогласованного транзистора, в котором может потребоваться экстраполяция условий нагрузки, помимо тех, которые используются в процессе извлечения модели.

Программное обеспечение IVCAD

Программное обеспечение для измерения и моделирования IVCAD, предлагаемое Maury Microwave и AMCAD Engineering, поддерживает различные методы Load Pull, включая традиционные Load Pull с использованием внешних приборов, Load Pull на основе VNA, активные Load Pull и гибридные Load Pull. IVCAD позволяет выполнять измерения параметров шума, DC ВАХ, импульсных ВАХ и предусматривает инструменты моделирования устройств. Визуализация предоставляет пользователю интуитивно понятное отображение результатов измерений.
