High Speed Tuning Высокоскоростное согласование


Этап определения характеристик устройства должен быть быстрым, для чего требуются более быстрые тюнеры, более быстрое определение характеристик (калибровка) тюнера и более быстрые системы измерения.


Высокоскоростные тюнеры

Увеличение скорости подстройки импеданса стало возможным благодаря применению усовершенствованной электронике и новому микропроцессору контроллера LXI ™, установленного на новых автоматических тюнерах импеданса. В то время, как тюнерам предыдущего поколения требуется в среднем 2,17 секунды для поворота сигнала на диаграмме Смита на 10 градусов (на частоте 2 ГГц), тюнерам LXI™ на это требуется в среднем всего 0,55 секунды.


Характеризация высокоскоростного тюнера

Традиционная характеризация тюнера проводится на одной основной частоте на равноудалённых от центра диаграммы Смита точках, соответственно n-частотная характеристика тюнера занимает в n раз больше времени, чем одночастотная.проводится на одной основной частоте на равноудалённых от центра диаграммы Смита точках, соответственно n-частотная характеристика тюнера занимает в n раз больше времени, чем одночастотная.

Адаптивная характеризация тюнера с разверткой по частотам использует несколько иную выборку с прогрессивным расположением характеризуемых точек положения зонда тюнера, что обеспечивает максимальное покрытие диаграммы Смита на всех частотах за один проход в пределах доступного Г. Зонд тюнера перемещается в каждое физическое положение только один раз, а S-параметры снимаются сразу на всех необходимых пользователю частотах.

Благодаря такому подходу, N-частотная характеризация, занимает лишь немного больше времени, чем обычная одночастотная характеристика (зависит от скорости свипирования по частотам самого векторного анализатора цепей).

Например, определение характеристик тюнера LXI в 600 точках диаграммы Смита на анализаторе цепей Keysight PNA всего 11 минут на одной частоте и 12 минут на 5 частотах (можно расширить до сотен частот).


Load Pull-измерения с ещё большей скоростью

Откройте для себя системы серии MT1000 и MT2000, динственные Load Pull-системы, способные подстраивать и измерять сотни и тысячи состояний импеданса / мощности в минуту!

Революционный алгоритм, позволяет тестировать несколько состояний импеданса нагрузки в непрерывном и импульсном режимах на нескольких уровнях мощности всего за единицы секунд.

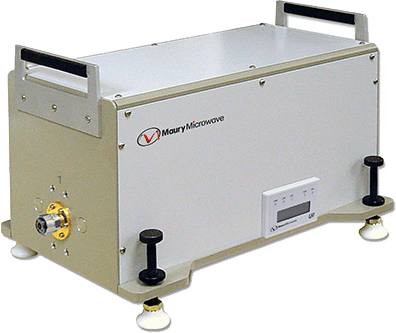

Maury High Speed Tuning
