Гибридно-Активный Load Pull

техническое описание


Активный и Гибридно-Активный методы измерения Load Pul


Целью метода Load Pull является измерение отклика устройства в зависимости от сопротивления нагрузки. Рассматривая ИУ как двухпортовое устройство, величина ΓL - это не что иное, как отношение a2/b2, или соотношение между отраженной и падающей волнами.

Активный метод Load Pull

Активный Load Pull основан на внешних источниках для ввода сигнала на выход ИУ, создавая таким образом волну a2. Поскольку a2 больше не ограничивается долей первичного отраженного сигнала (как в случае с традиционным пассивным механическим тюнером) могут использоваться внешние усилители для увеличения амплитуды a2 почти неогорченно, чтобы величина ΓL стала целым значением (ΓL>1 теоретически возможно, но не имеет практического значения).

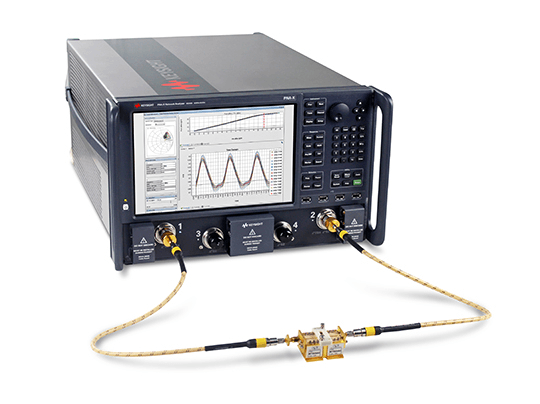

Active Hybrid Load Pull Maury

Гибридный Пассивно-Активный метод Load Pull

Обе традиционные системы Load Pull пассивно механическая и активная, имеют свои преимущества и недостатки. Механические тюнеры просты, дешевы и могут работать с высокой мощностью, однако не имеют физической возможности в преодолении потерь, связанных с компонентами системы, которые ограничивают достижимую величину ΓL. Активные Load Pull системы очень быстры, позволяют достичь значения величины ΓL=1 и легко интегрируются для гармонических измерений на пластине, однако для измерений сигналов высокой мощности активные системы требуют применения более дорогих усилителей с ограниченной полосой.

Гибридный метод Load Pull позволяет получить преимущества обеих систем, сведя к минимуму их недостатки. Гибридный Load Pull является комбинацией активной и пассивной систем. Традиционные пассивные механические тюнеры могут использоваться для отражения высокой мощности на несущей частоте, что позволяет использовать слабый активно-инжекционный сигнал, и использовать менее мощные усилители для преодоления потерь и достижения ΓL=1. Кроме того, поскольку мощность на частотах гармоники часто значительно ниже мощности несущего сигнала, при согласовании могут использоваться менее дорогие широкополосные усилители для достижения активной гармонической Load Pull c ΓL,nf=1. Для обоих случаев при активном согласовании достаточно сигналов с малой мощностью.

Демонстрация



Программное обеспечение IVCAD

Программное обеспечение для измерения и моделирования IVCAD, предлагаемое Maury Microwave и AMCAD Engineering, поддерживает различные методы Load Pull, включая традиционные Load Pull с использованием внешних приборов, Load Pull на основе VNA, активные Load Pull и гибридные Load Pull. IVCAD позволяет выполнять измерения параметров шума, DC ВАХ, импульсных ВАХ и предусматривает инструменты моделирования устройств. Визуализация предоставляет пользователю интуитивно понятное отображение результатов измерений.
