ПО для провидения калибровки и измерений Insight

техническое описание


Maury Microwave ПО для провидения калибровки и измерений Insight


Возможности ПО Insight MT940A:

  • Использование единой платформы ПО с большинством моделей ВАЦ на рынке.
  • Распознавание механических калибровочных наборов ведущих мировых производителей применяемых для калибровки ВАЦ.
  • Избежание распространенных ошибок процесса калибровки благодаря интуитивно понятному помощнику калибровки.
  • Достоверность калибровки ВАЦ с использованием воздушных линий и индивидуальных значений параметров калибровочных стандартов.
  • Измерение S-параметров и экстракция в файлы стандарта S2P.
  • Визуальное представление и анализ данных результатов измерений.
  • Определение и количественная оценка погрешностей вносимых компонентами измерительной системы.
  • Графическое отображение допуска измерений наряду с реальными результатами измерений.

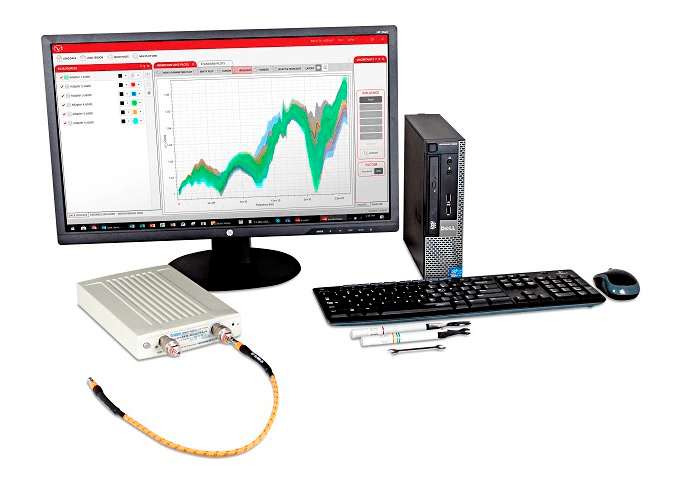

  • VNA Insight Maury
    Рис.1 ВАЦ и ПО Insight



    Видео 1. Знакомство с ПО Insight



    Видео 2. Калибровка, определение погрешности измерения S-параметров

    ПО для проведения калибровки и измерений Insight MT940A включает в себя все необходимые инструменты для калибровки ВАЦ, подтверждения достоверности результатов измерений параметров ВЧ устройств и их S-параметров. MT940A обеспечивает графическое представление и анализ данных измерений.

    Ключевые особенности MT940A:

  • Системная библиотека
  • Помощник калибровки
  • Помощник достоверности калибровки
  • Интерфейс отображения измерений в реальном времени
  • Анализ и визуализация данных

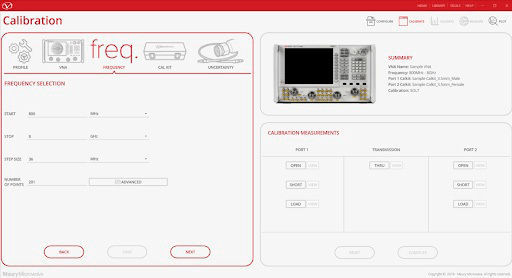

  • Insight Wizard Maury
    Помощник калибровки

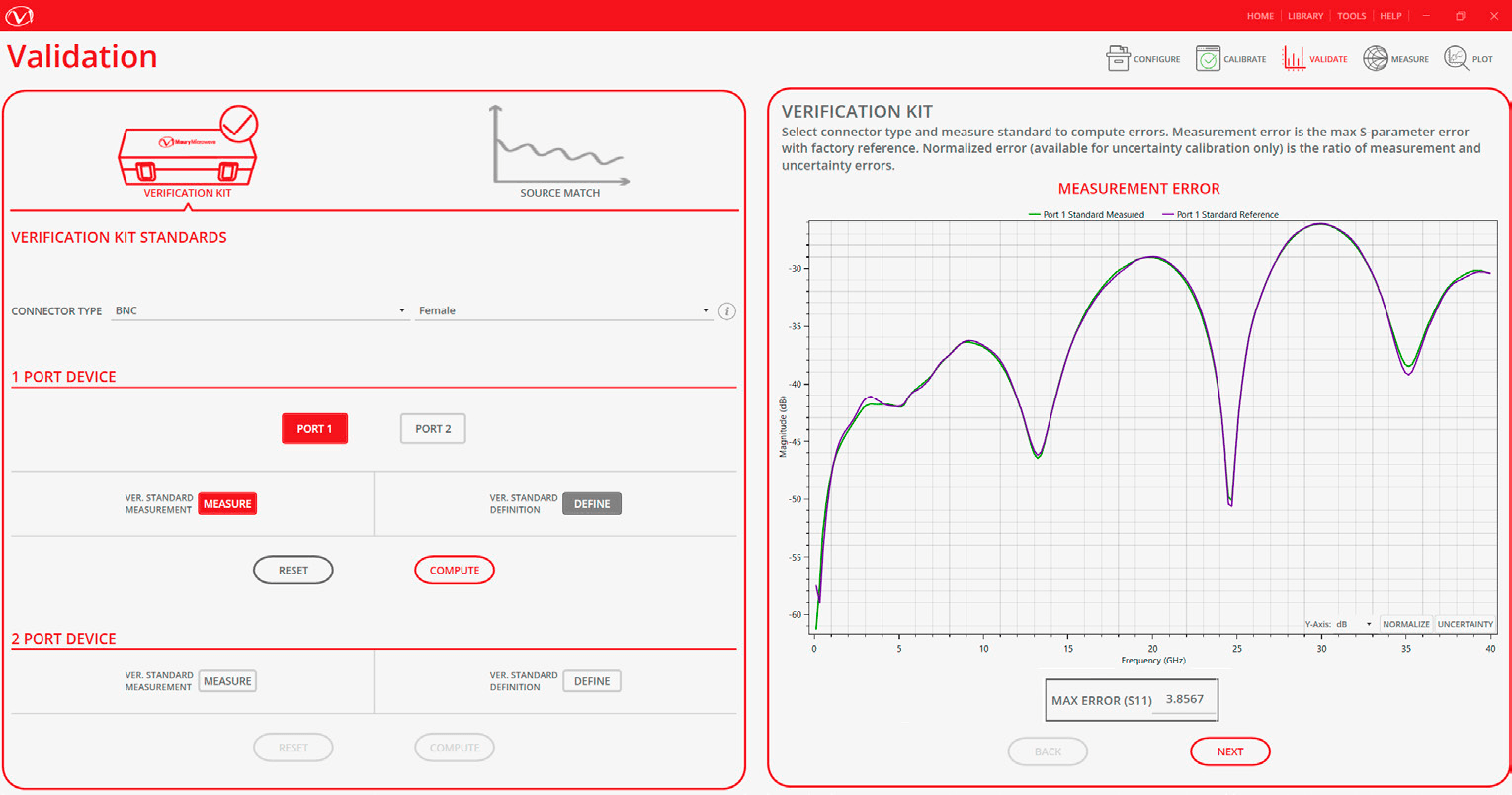

    Insight Validation Wizard Maury
    Помощник достоверности калибровки

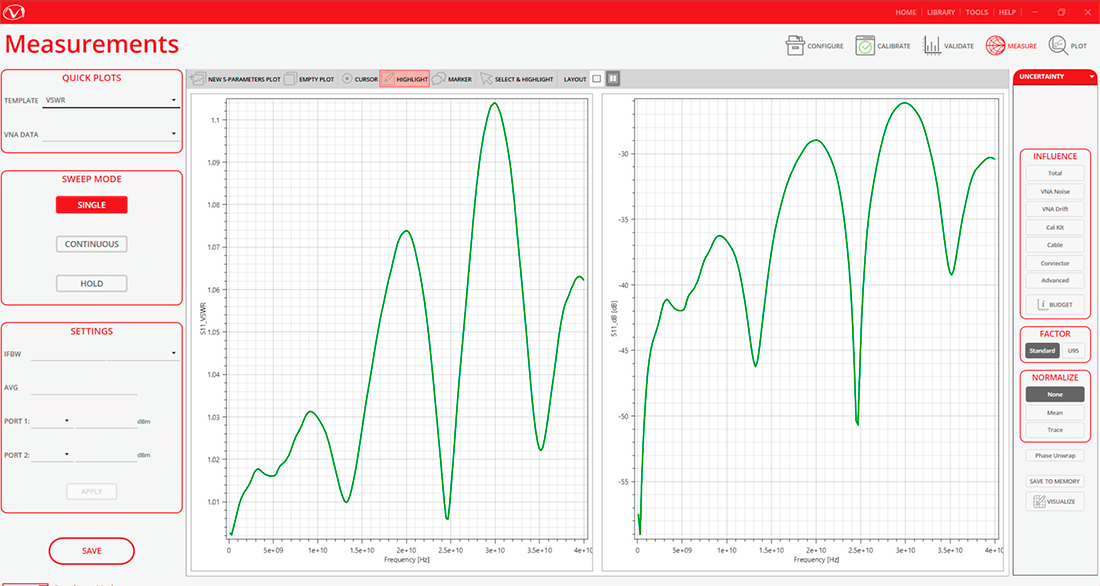

    Insight Real-Time Maury
    Измерения в реальном времени

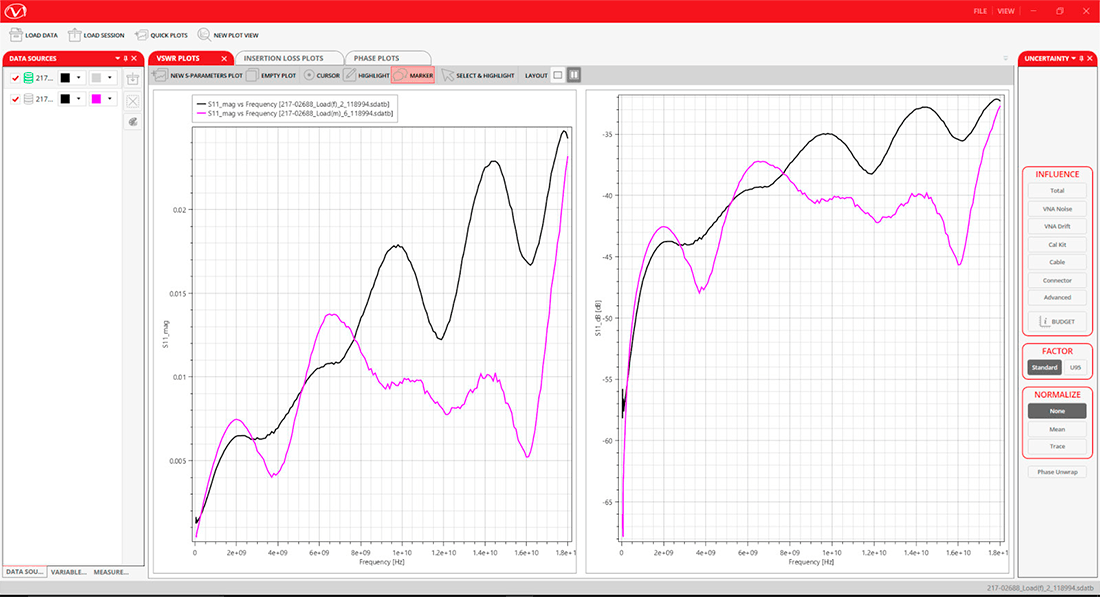

    Insight Visualization Maury
    Визуализация и анализ данных

    ПО MT940A имеет дополнительный модуль MT940B, позволяющий проводить анализ погрешности в реальном времени:

  • Количественная оценка погрешности
  • Общая погрешность
  • Погрешность достоверности калибровки
  • Измерения погрешности

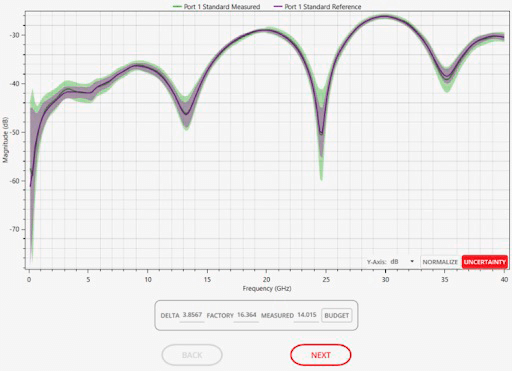

  • Insight Validation Uncertainty Maury
    Достоверность калибровки с погрешностью

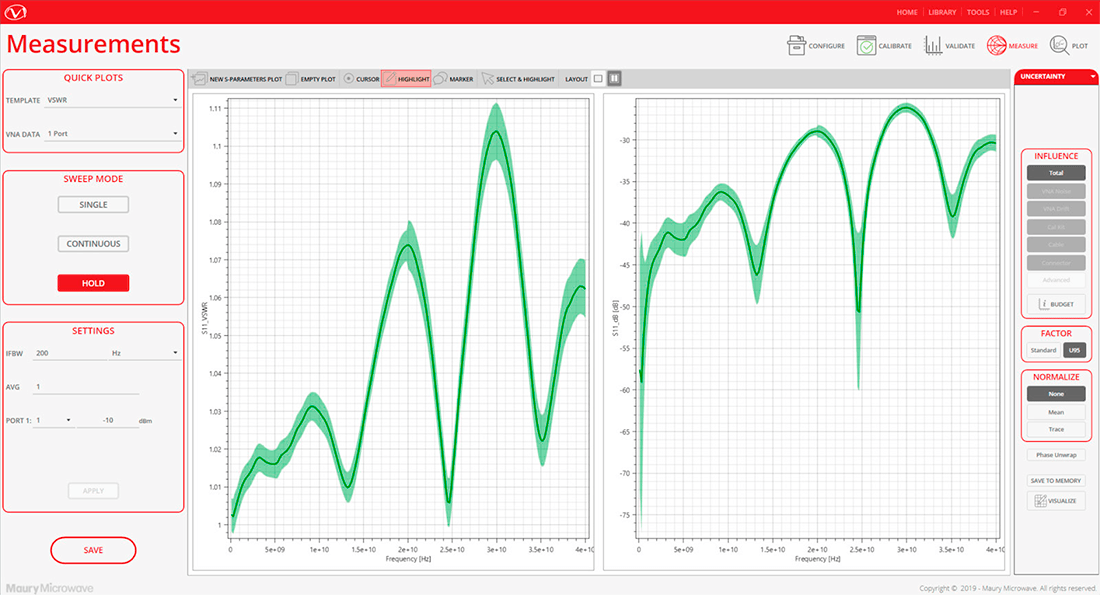

    Insight Measurement Uncertainty Maury
    Измерения с погрешностью

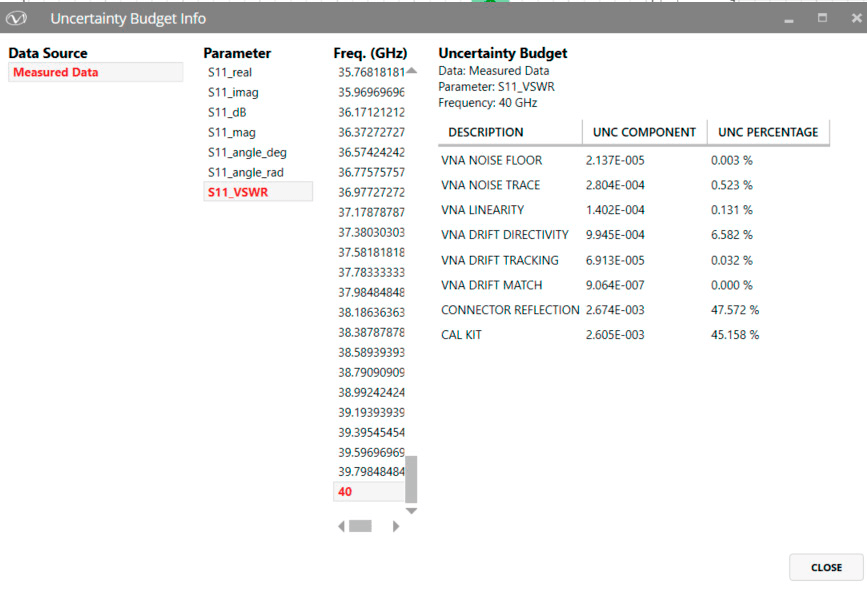

    Insight Uncertainty Budget Maury
    Общая погрешность измерений
